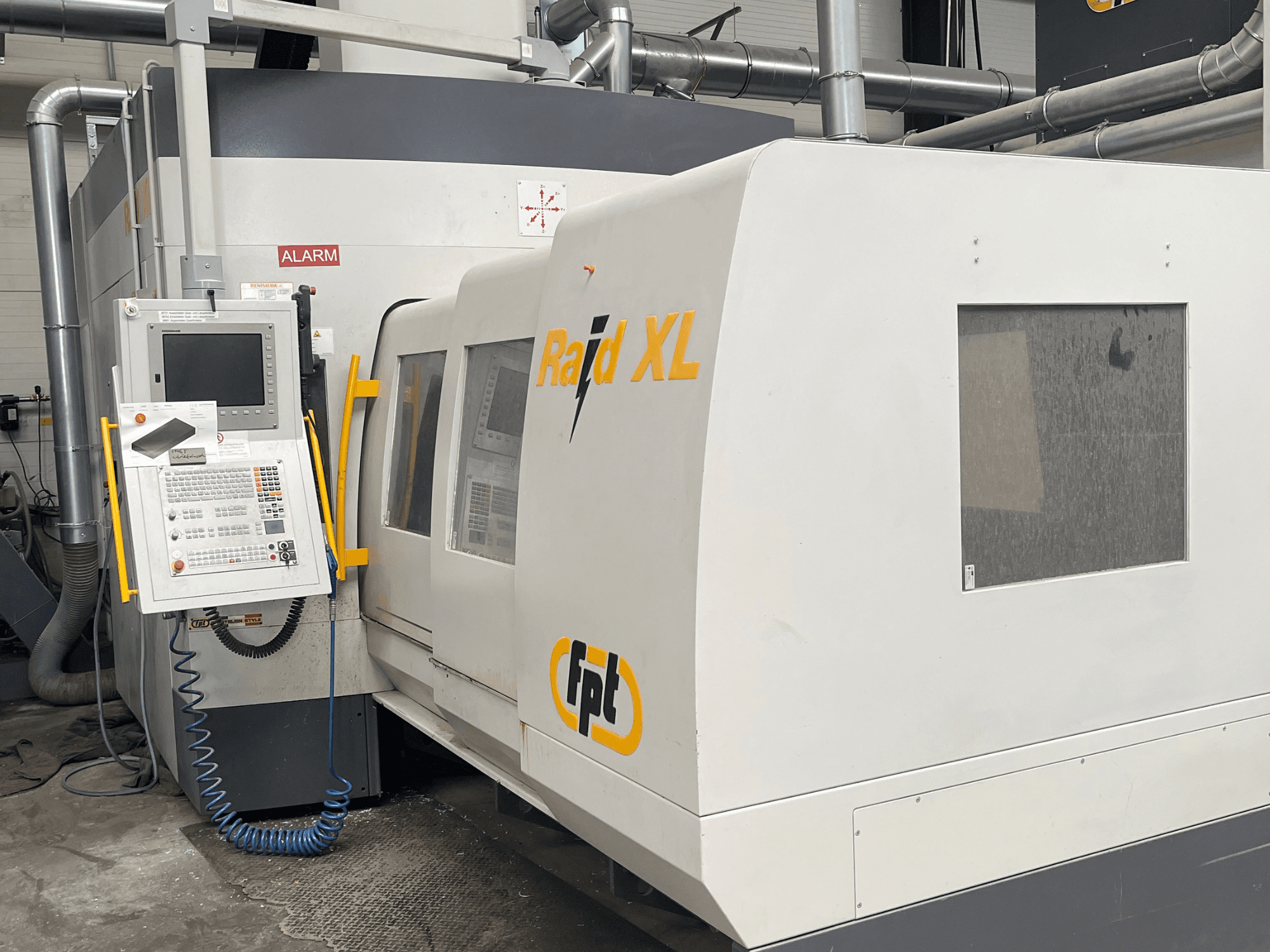

FPT - Raid XLDE-MIL-FPT-2021-00002

- Dimenzije stola: 1100 x 2000 mm

- Nosivost stola: 3300 kg (centralno i ravnomjerno raspoređeno)

- T-utori: 11 T-utora, širine 18 mm (H11), razmaka 100 mm

- Vrsta vretena: Vertikalno visokofrekventno vreteno (TVS18)

- Raspon brzine vretena: Do 18.000 okretaja u minuti

- Snaga vretena (S1/S6): 18 kW / 22 kW

- Okretni moment vretena (S1/S6): 80 Nm / 100 Nm

- Konus alata: HSK-A63 DIN 69893

- Izmjenjivač alata: Automatski lančani izmjenjivač alata (RVATC30H), 30 pozicija

- Maks. duljina alata: 300 mm

- Maks. promjer alata: 80 mm

- Maks. težina alata: 10 kg

- Upravljačka jedinica: Heidenhain TNC 620 HSCI 15"

- Ručni upravljač: Prijenosni elektronički ručni kotač Heidenhain HR520

- Maks. Brzi pomak / brzina interpolacije: 35 m/min

- Instalirana snaga: 54 kVA

- Potrebna struja: 78 A

- Napon / Frekvencija: 400V 50Hz

- Radni tlak zraka: 6 bara

- Potreban protok zraka: 400 Nl/min

- Sustav rashladne tekućine: Unutarnji (30 bara visokog tlaka) i vanjski (30 bara niskog tlaka), kapacitet spremnika 500 L

- Transporter za strugotine: 2 unutarnja pužna puža + glavni transporter s desnim bočnim pražnjenjem

- Merna glava obratka: Bežična dodirna sonda RENISHAW RMP40

- Mjerenje alata: Laserska sonda sa softverom za duljinu alata, radijus i kontrolu loma (maksimalni promjer 180 mm)

- Softverske opcije: DREG (Visokoučinkovita podesiva dinamika), GREEN_FPT (Optimizacija energije), MARES 4.0+ CLIENT paket (Industrijska IoT platforma)
