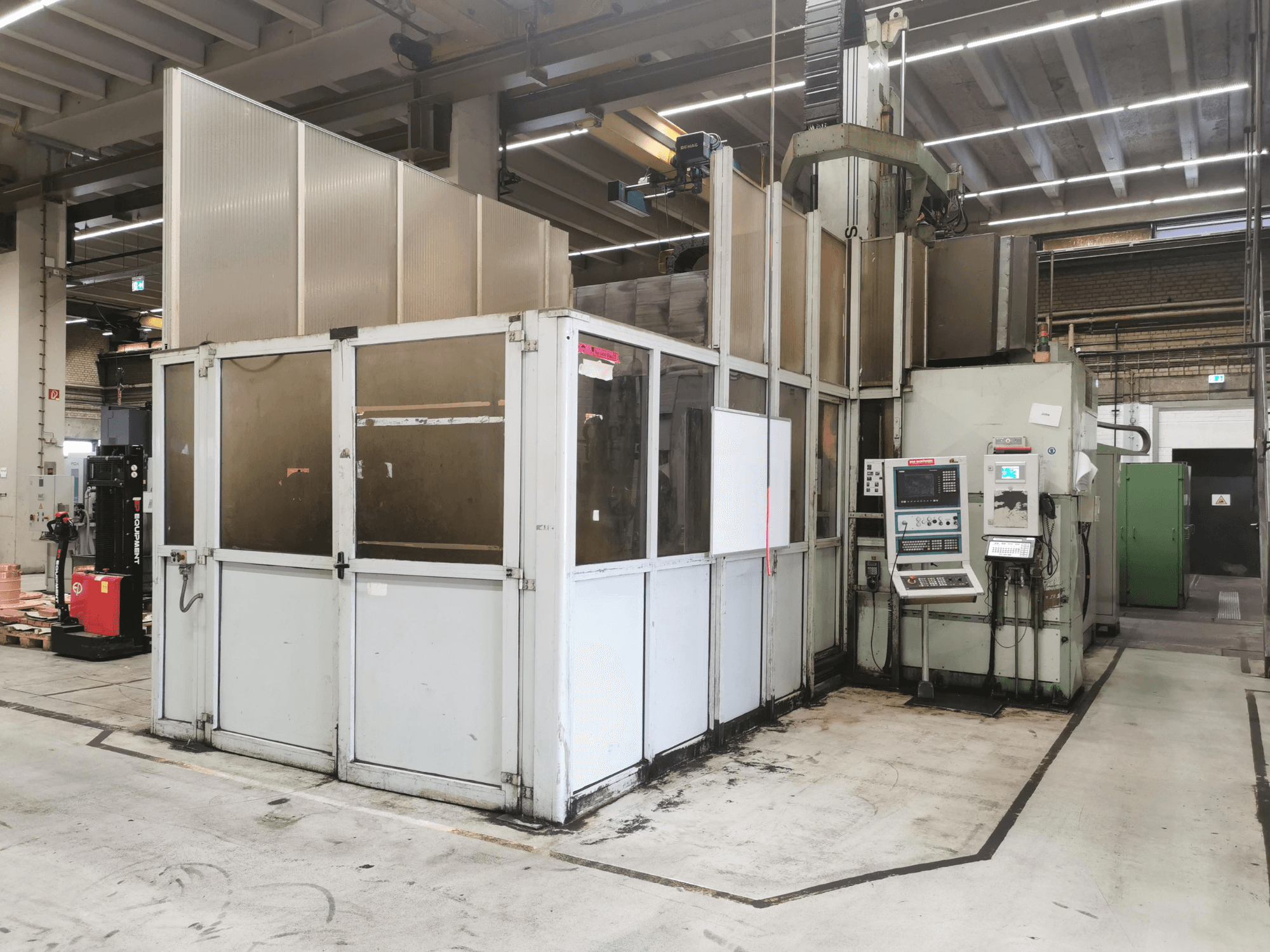

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Sustav upravljanja: Siemens Sinumerik 840D (verzija softvera 3.7 MMc 103, JO'CAM NC-Steuerung)

- Sati uključenosti: 91.055,12 h

- Sati vretena: 34.019,20 h

- Pomak X osi (uzdužni): 3.400 mm (+ 2.000 mm za mjenjače paleta)

- Pomicanje osi Y (poprečno): 2.500 mm

- Hod osi Z (vertikalno): 1.250 mm

- Razmak između stupova: 2.200 mm

- C os (zaokretna glava - prva rotacija): ±400°

- Os A (okretna glava - druga rotacija): 220° (±110°)

- Minimalni korak položaja linearnih osi (XYZ): 0,001 mm (0,00004 in) / 0,0005 mm

- Minimalni korak položaja kutnih osi (CA): 1° (6.000 Nm)

- Brzina linearnih osi (XYZ): 5 do 16.000 mm/min

- Brzina kutnih osi (C/A): 50 / 30 stupnjeva/sek

- Konus vretena: HSK-A-63

- Brzina vretena: 500–4000 okretaja u minuti

- Snaga motora vretena S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Tip motora vretena: Siemens tip DMR 160.AS.4.FFS

- Okretna točka okretne glave: 250 mm

- Veličina radnog stola: 3000 x 1500 mm

- Nosivost radnog stola: 12.000 kg

- Veličina palete: 2500 x 1500 mm

- Nosivost palete: 8.000 kg

- Kapacitet spremnika alata: 16 / 32 pozicije (lančani tip)

- JO'TOOL Statički kapacitet stalka: 12 do 360 alata

- Napajanje električnom energijom: ~70 do 96 kVA

- Trofazno napajanje: 380 V - 50 Hz / 480 V - 60 Hz

- Osnovna težina stroja: 50.000 kg

- Dimenzije stroja (površina tla): 11.000 mm x 7.000 mm / 11.200 mm x 6.400 mm

- Pumpe za komprimirani zrak / Spremnik rashladne tekućine: Johnson (Materijal brtvljenja: Viton)

- Dodatna oprema i pribor: Kutna glava, 2x viličaste glave, spremnik za glave, 2x okretne glave, pinola s glavom, pinola bez glave, 3-A nosač glave, kompletno zamjensko vreteno, svi novi ili popravljeni osni motori na zalihi, dokumentacija koja se sastoji od cca. 4 mape (uključujući priručnike, račune za popravke, izvješće o nedostacima od 2006. dostupno)
