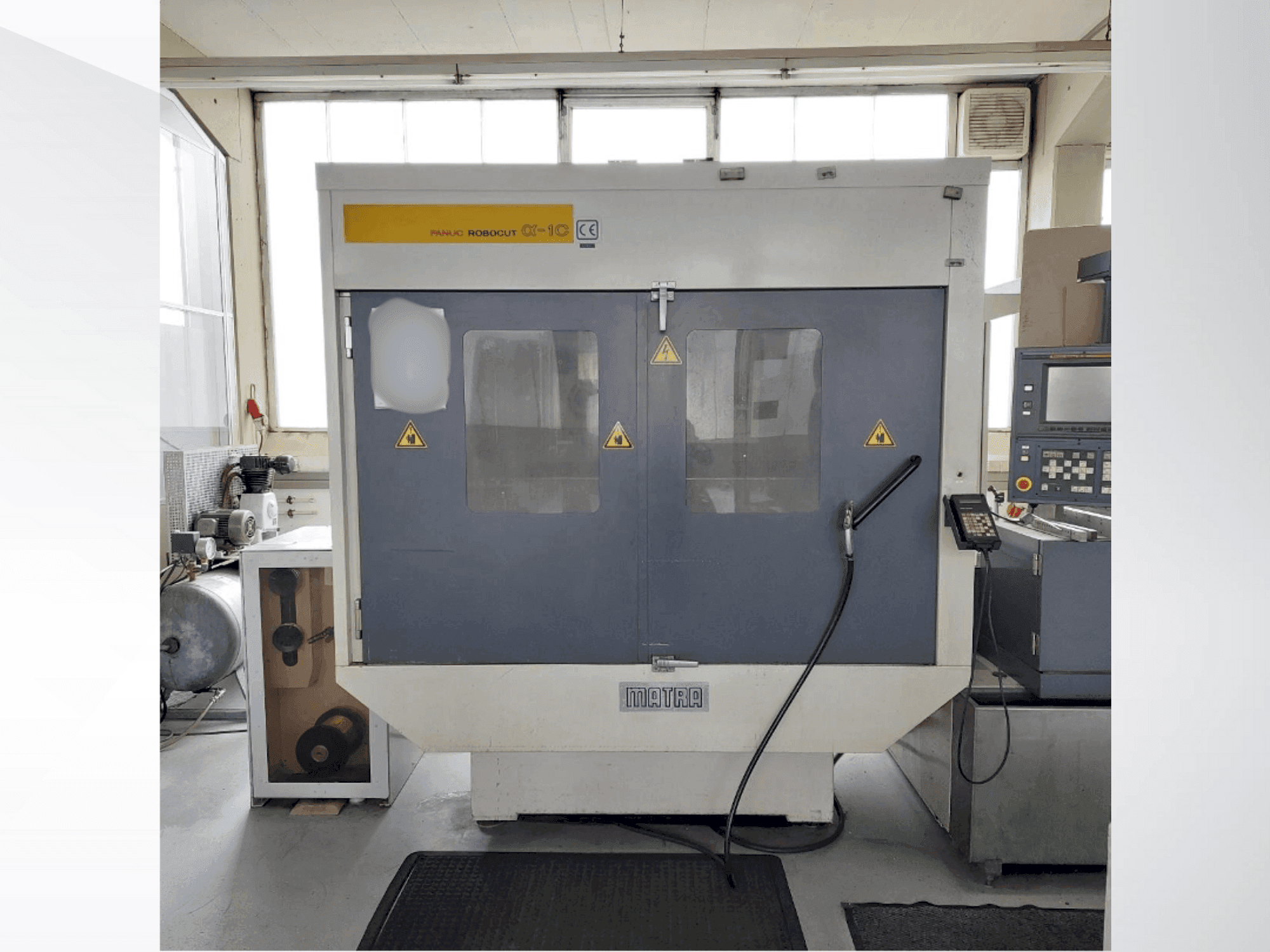

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Dodatna oprema

• Bedra uređaj za odmotavanje žice BAS 45/100E (lijevo od stroja), sposoban za rukovanje kalemovima žice težine do 45 kg

Prednosti stroja

Prednosti kvalitativnog stroja

• Napredni upravljački sustav s FANUC sustavom 16-wb

• Svestrane mogućnosti žičane erozije s podesivim promjerom i napetošću žice

Tehničke prednosti stroja

• Vrsta stroja: CNC žičana erozija (stroj za žičano električno pražnjenje)

• Upravljački sustav: FANUC System 16-WB (32-bitni CNC)

• Broj kontroliranih osi: 5

• Koordinatni hod X osi: 520 mm

• Koordinatni hod osi Y: 370 mm

• Koordinatni put U-osi: ±60 mm

• Koordinatni hod osi V: ±60 mm

• Hod Z-osi: 300 mm (moguće 275 mm u vodenoj kupelji)

• Maksimalni kut konusa: ±30° / 80 mm

• Opcionalni maksimalni kut konusa: ±45° / 40 mm

• Brzi pomak X osi: 900 mm/min

• Brzi pomak osi Y: 900 mm/min

• Brzi pomak osi U: 450 mm/min

• Brzi pomak osi V: 450 mm/min

• Brzi pomak Z osi: 450 mm/min

• Maksimalni brzi pomak: 900 mm/min

• Najmanja veličina koraka pogona: 0,0001 mm

• Minimalni unosni korak: 0,0001 mm

• Minimalni korak naredbe: 0,0001 mm

• Maksimalna programabilna dimenzija: ±9999,9999 mm

• Način programiranja: Inkrementalni / Apsolutni

• Interpolacija: linearna i kružna

• Kapacitet programske memorije: 280 m

• Kontrolni zaslon: 9,5-inčni plazma zaslon u boji

• Sučelje: RS-232C čitanje / ispis

• Raspon skaliranja: 0,001 – 99,999 ×

• Funkcija rotacije: ±0,001° – ±360°

• Kompenzacija promjera žice: ±99,9999 mm

• Maksimalna brzina rezanja: 25 mm/min

• Materijal elemenata vodilice žice: Dijamant

• Primjenjivi promjer žice: 0,2 – 0,3 mm

• Podesiva brzina žice: 0 – 15 m/min

• Raspon napetosti žice: 200 – 2500 g

• Maksimalna površina stezanja obratka: 750 × 590 mm

• Maksimalna veličina obratka: 790 × 730 × 275 mm

• Maksimalna visina obratka (vodena kupelj): 300 mm (275 mm uronjeno)

• Maksimalna težina obratka s koaksijalnim vretenom: 650 kg

• Maksimalna težina obratka s vodenom kupelji: 450 kg

• Dopuštena masa obratka: 650 kg

• Težina stroja: cca. 2600 kg

• Masa stroja (nazivna pločica): 2,3 t

• Širina stroja: 3270 mm

• Dubina stroja: 2610 mm

• Visina stroja: 2240 mm

• Potrebno područje za ugradnju: 4000 × 2860 mm

• Napajanje: 380 / 400 / 415 V ±10–15 %

• Električne faze: 3-fazne

• Frekvencija: 50 / 60 Hz

• Potrebna snaga: 11 kVA

• Priključna vrijednost s hladnjakom: 14 kVA

• Najmanja rezolucija naredbe: 0,0001 mm

• Maksimalni programabilni raspon: ±9999,9999 mm

• Uređaj za odmotavanje žice Bedra: BAS 45/100E

• Maksimalna težina kalema žice (s uređajem za odmotavanje): 45 kg

• Radni sati: 52881,1 h

Dodatne informacije

Stroj je još uvijek pod naponom
