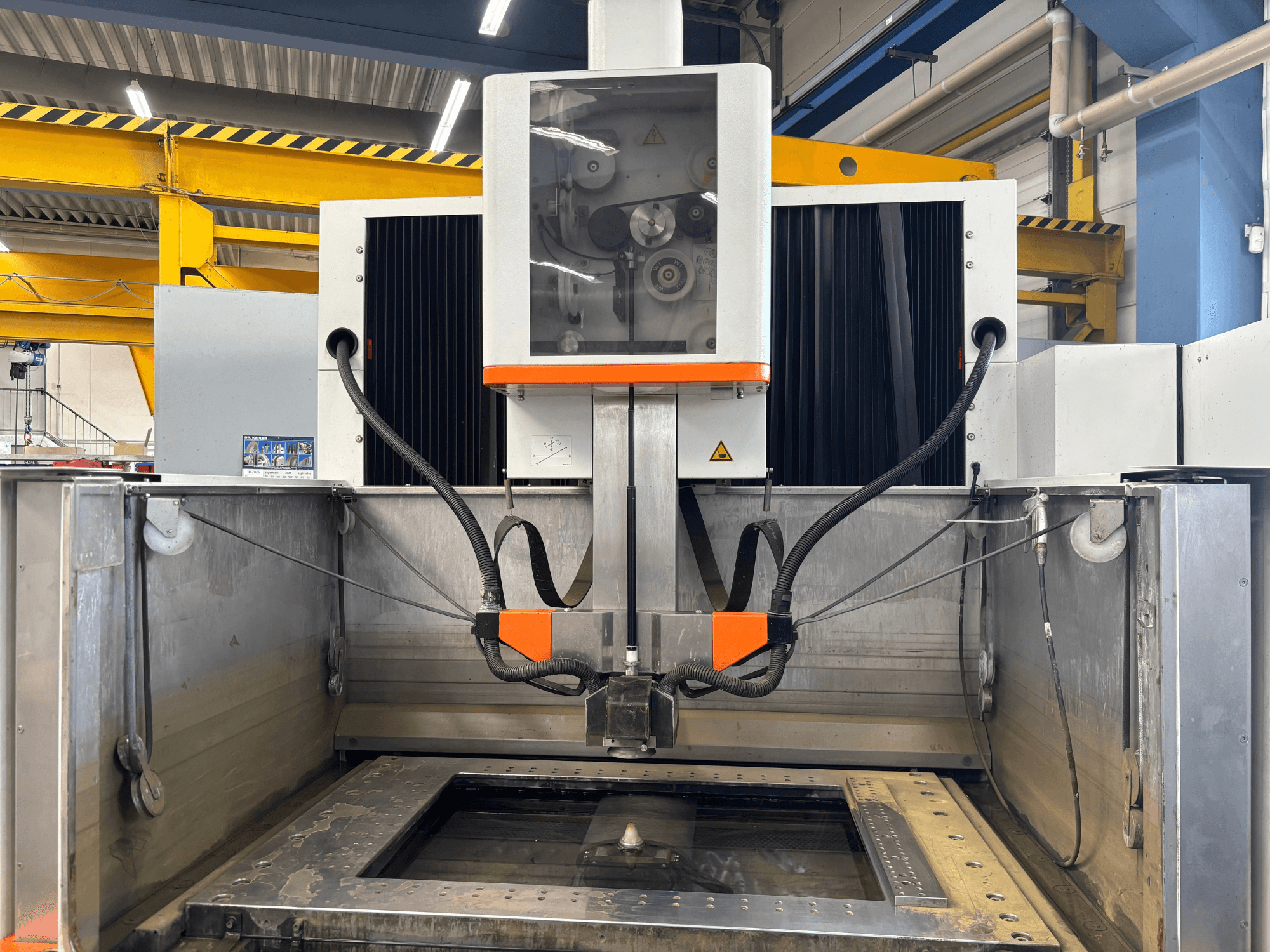

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Ukupne dimenzije (D x Š x V): 2670 x 2870 x 2645 mm

- Ukupna težina bez dielektrika: 6300 kg

- Ukupna težina s dielektrikom: 8040 kg

- Maksimalna razina buke: 76 dB

- Klizna vrata: Da

- Dimenzije radnog stola: 1240 x 800 mm

- Maks. dimenzije obratka: 1450 x 900 x 510 mm

- Maks. težina obratka: 3000 kg

- Maks. dielektrična razina: 520 mm

- Pomicanje osi X, Y, Z: 800 x 550 x 510 mm

- Osni hod U, V: 800 x 550 mm

- Kut konusa / Visina: ±30°/510 mm (opcija ±45°/510 mm)

- Taper Tapering Kit: Komplet za konusni rez od 45° (Kit für 45° Konikschnitt)

- Rezolucija mjerenja X, Y, U, V, Z: 0,05 µm

- Brzina osi: 0...3000 mm/min

- Vrsta dielektrika: Deionizirana voda

- Ukupni dielektrični volumen: 1700 L

- Dielektrična kontrola temperature: Automatsko podešavanje ±1°C

- Filter ulošci: 4

- Sustav hlađenja: Izmjenjivač topline voda / voda

- Promjer žice: Ø 0,2...0,33 mm

- Standardne žičane vodilice: Zatvorene vodilice Ø 0,25 mm

- Set vodilica žice: Taper Expert Ø 0,250 mm (za CUT X00/FI X4)

- Automatsko uvlačenje niti: Da

- Dopuštene težine kalema žice: 8-25 kg

- Vrsta generatora: CLEANCUT

- Trofazni ulazni napon: 380/400 V ±10%

- Mrežna frekvencija: 50 ili 60 Hz

- Maks. / Potrebna snaga: 12 kVA

- Minimalna hrapavost: Ra 0,2 µm (karbid) / 0,28 µm (čelik)

- Korisničko sučelje: AC CUT HMI

- Operativni sustav: Windows XP

- Zaslon: 15" LCD

- Povezivost: E-povezivanje, Ethernet, USB

- Radna temperatura okoline: 15...30 °C (20 ± 1 °C za optimalnu preciznost)

- Maks. relativna vlažnost: 40...80%

- Komprimirani zrak: 6-7 bara
