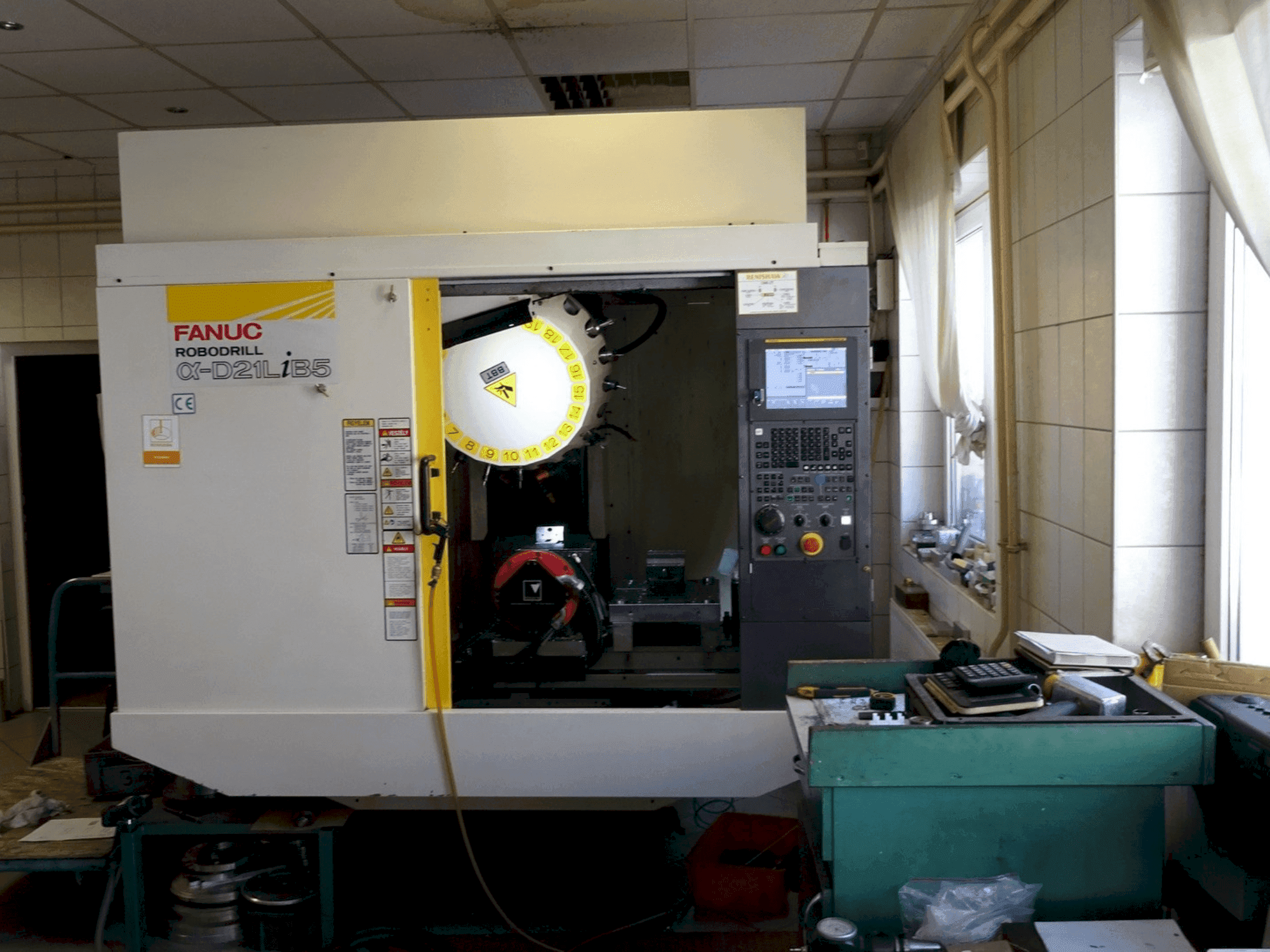

FANUC - Alfa D21LiB5HU-MIL-FAN-2018-00001

• Veličina stola: 850 × 410 mm

• Udaljenost od vrha vretena do stola (s HC100): 250–580 mm

• Opterećenje vretena pri 10.000 o/min (1 min): 80 Nm / 14,2 kW

• Opterećenje vretena pri 10.000 o/min (kontinuirano): 13,6 Nm / 4 kW

• Opterećenje vretena pri 24.000 okretaja u minuti (1 min): 35 Nm / 26 kW

• Opterećenje vretena pri 24.000 okretaja u minuti (kontinuirano): 7,5 Nm / 5,5 kW

• Programabilni posmak rezanja: 30.000 mm/min

• Ubrzanje X/Y/Z (opterećenje stola 100 kg, alat 2 kg): 1,4G / 1,0G / 1,6G

• Vrijeme izmjene alata (alat od 2 kg), od reza do reza: 1,6 s

• Točnost dvosmjernog pozicioniranja (ISO 230‑2:1988): ≤ 0,006 mm

• Ponovljivost dvosmjernog pozicioniranja (ISO 230‑2:1997, 2006): ≤ 0,004 mm

• Potrošnja zraka: 150 L/min pri 0,35–0,55 MPa

• Masa stroja / s DDR‑T: 2,1 / 2,3 t

Dodatna oprema

• Otprilike 40 konusa držača alata (uključujući originalne konuse držača alata)

• 2 glave za narezivanje navoja s konusima i momentom

• 3 stezne glave za bušilice s konusima

• 1 trodimenzionalna sonda s konusom

• 4–5 glava za glodanje

• Precizni škripac za brušene površine

• 5-osni brušeni škripac s podignutim čeljustima

• Tročeljusna stezna glava, 160 mm

• Četveročeljusna stezna glava, 160 mm

• Skup paralela

• Setovi steznih čahura različitih veličina

• Stalci, mjerni instrumenti, mjerači itd.
