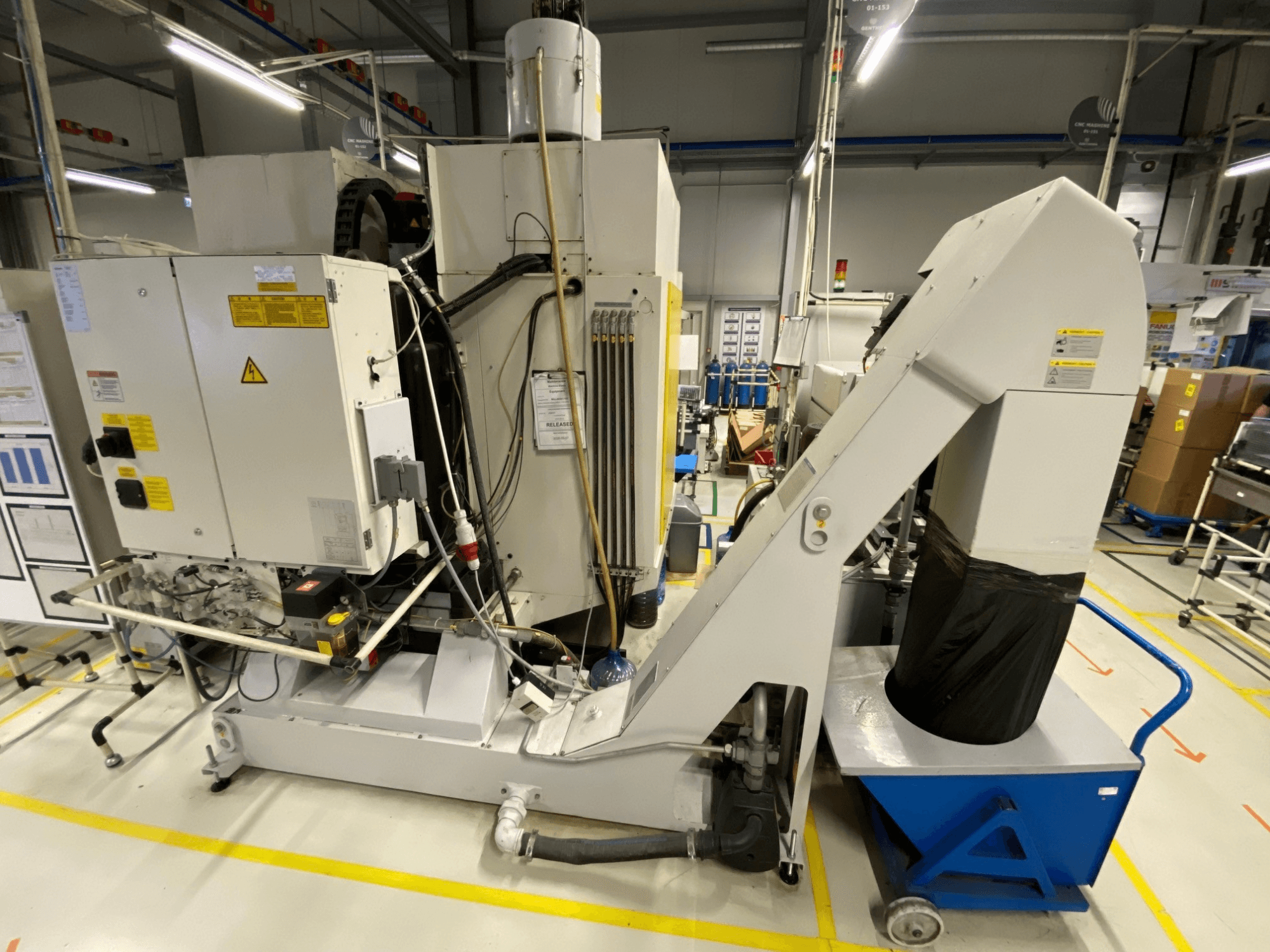

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Putovanja i brzine

• Brzi pomak (X/Y/Z): 48 m/min

• Brzina pomicanja (X/Y/Z): 1–15 000 mm/min

• Radijus interferencije: 380 mm

• Razmak od vrha vretena do stola: 350–680 mm

Stol

• Stezno područje: 850 × 410 mm

• T-utori: 3

• Širina T-utora: 14H14 mm

• Razmak T-utora: 125 / 250 mm

• Visina stola od poda: 815 mm

• Maks. težina obratka: 250 kg

Vreteno

• Promjer ležaja vretena: 50 mm

• Maks. okretni moment: 35 Nm (100% radni kapacitet)

Časopis za alate

• Stanice: 21

• Maks. promjer alata: 80 mm

• Maks. duljina alata: 200 mm

• Sila stezanja alata: 2.200 N

• Maks. težina alata: 2 kg/alat

• Ukupna masa alata: 23 kg

Kapacitet rezanja

• Maks. brzina uklanjanja metala: 600 cm³

• Maks. promjer bušenja: 20 mm

• Maks. navoj: M16

Sile dodavanja

• X-os: 2.700 N

• Y-os: 2.700 N

• Z-os: 5.400 N

Električni

• Napon/Frekvencija: 400 V / 50 Hz

• Priključna snaga: 22 kVA

• Potrebna snaga: 17,6 kW

Dostupne jedinice i vrijeme izvođenja

• Jedinica 1

  • FANUC serijski broj: P182ZL013

  • Serijski broj STAMA: KMM 021.1705

  • Vrijeme izvođenja: 400 h 20 min 5 sek

• Jedinica 2

  • FANUC serijski broj: P1827L014

  • Serijski broj STAMA: KMM 021.1704

  • Trajanje: 29.444 h 47 min 12 s

Dodatna oprema

• Rashladna jedinica KNOLL KF 200/950

  • Jedinica 1 Serijski broj: 1347674

  • Jedinica 2 Serijski broj: 1347675

• Transporter strugotine KNOLL 300 K-1

  • Jedinica 1 Serijski broj: 1347673

  • Jedinica 2 Serijski broj: 1347676
