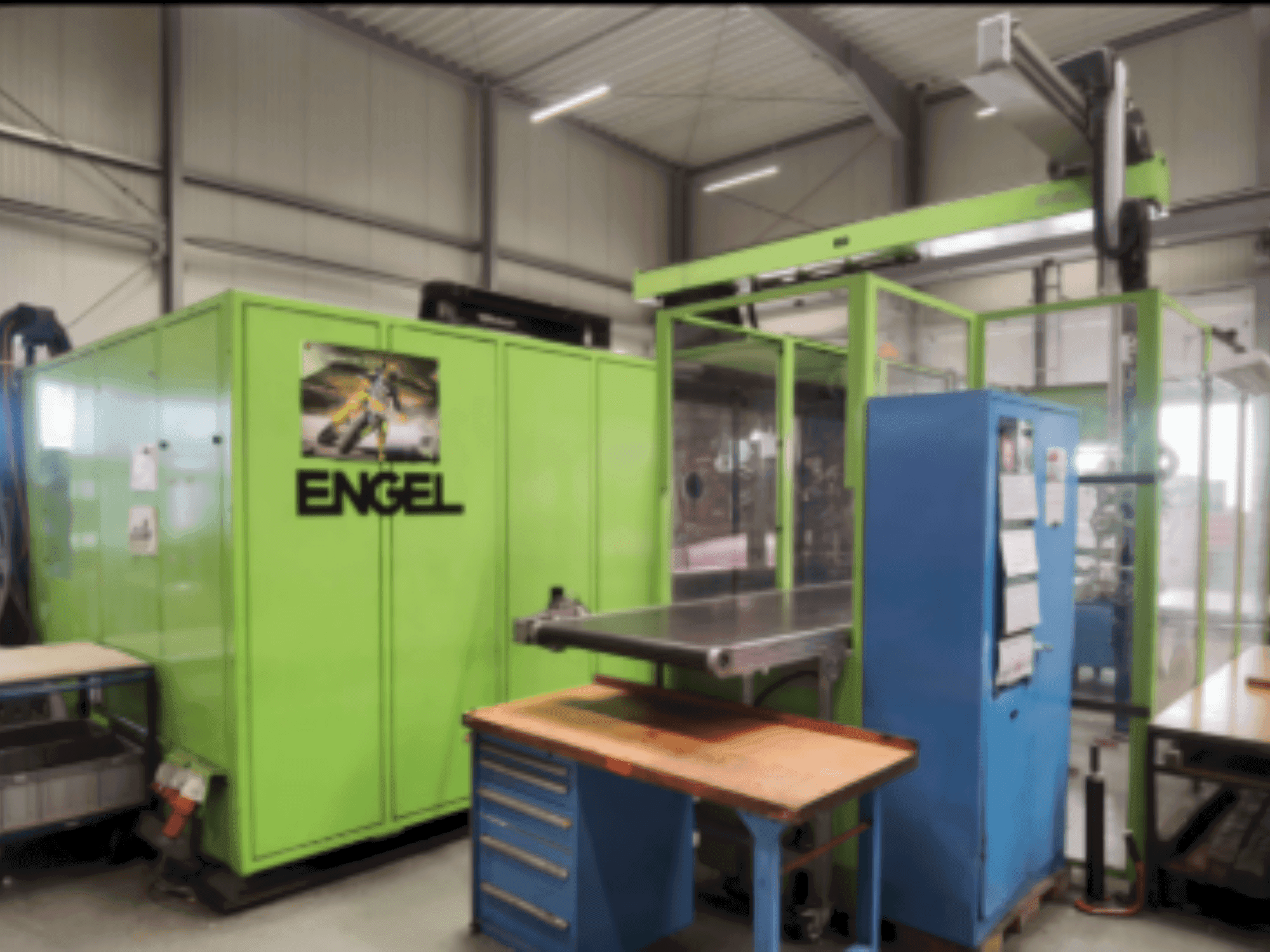

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Stezna jedinica

• Stezna sila: 11.000 kN

• Sila otvaranja (s pritisnim jastučićima): 760 kN

• Sila otvaranja: 615 kN

• Hod otvaranja: 2.350 mm

• Visina ugradnje kalupa, min.: 700 mm

• Visina ugradnje kalupa, maks.: 1.280 mm

• Maksimalna udaljenost ploče: 3050 mm

• Veličina montažne ploče (horizontalno × vertikalno): 2340 × 2040 mm

• Razmak između spojnih šipki (horizontalno × vertikalno): 1575 × 1320 mm

• Promjer spone: 230 mm

• Maksimalna težina kalupa: 30.000 kg

• Hod izbacivača: 300 mm

• Sila izbacivanja: 230 kN

• Suhi ciklus (Euromap 6) – vrijeme: 5,2 s

• Suhi ciklus (Euromap 6) – hod: 1100 mm

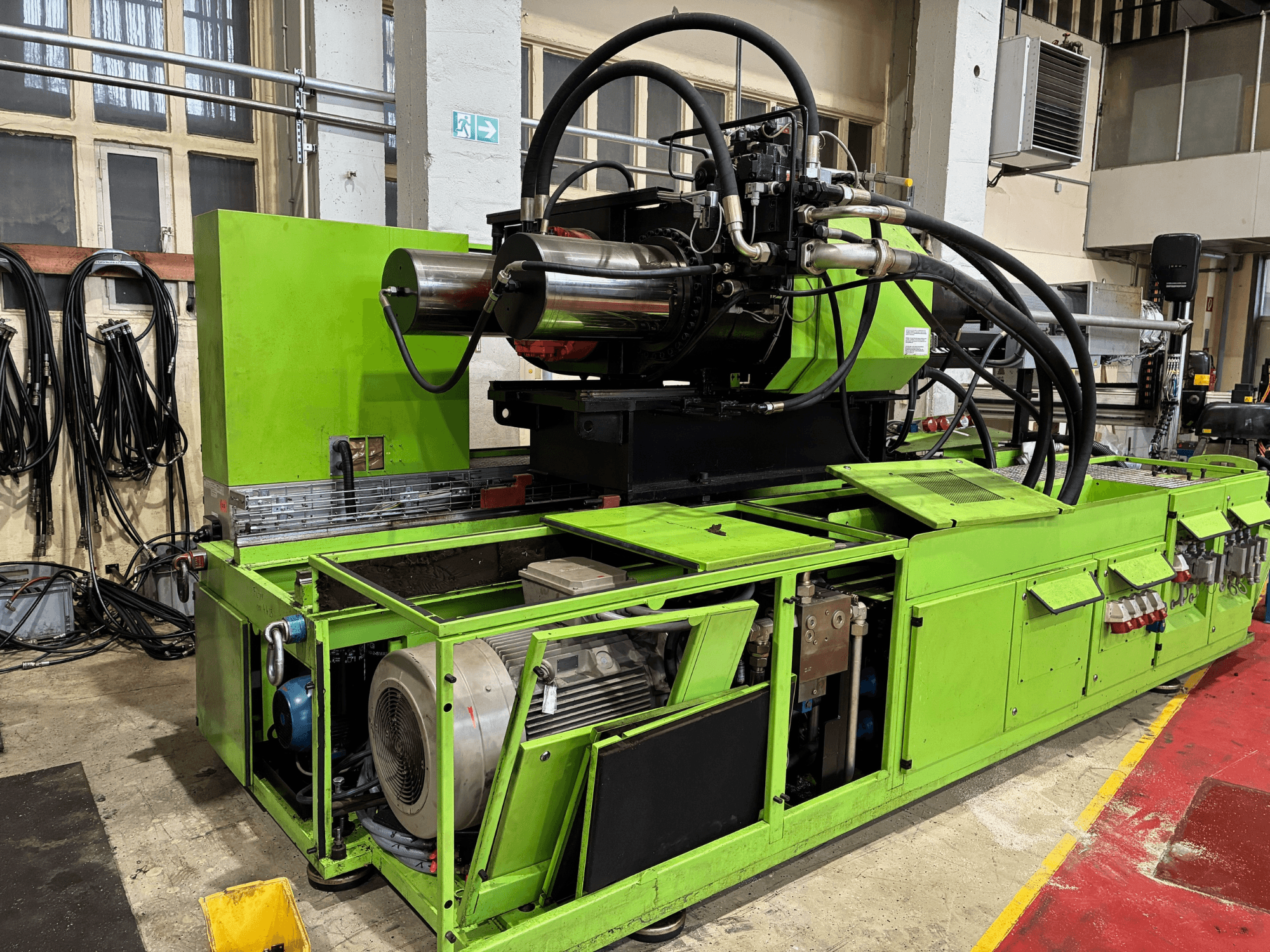

Jedinica za ubrizgavanje 1

• Promjer vijka: 135 mm

• Hod doziranja: 570 mm

• Maksimalni volumen ubrizgavanja: 8.159 cm³

• Maksimalna brzina vijka: 120 o/min

• Omjer L/D vijka (3-zonski): 20

• Brzina plastifikacije (3 zone): 166 g/s

• Omjer L/D vijka (pregrada): 22

• Brzina plastifikacije (barijera): 256 g/s

• Brzina ubrizgavanja: 1.255 cm³/s

• Brzina ubrizgavanja pri povećanom tlaku ubrizgavanja: 915 cm³/s

• Specifični tlak ubrizgavanja: 1.170 bara

• Specifični tlak ubrizgavanja (povećan): 1.600 bara

• Hod mlaznice: 950 mm

• Kontaktna sila mlaznice: 150 kN

• Snaga grijanja (standardna): 93 kW

• Broj zona grijanja uklj. mlaznicu: 6

• Snaga pogona pumpe: 130 kW

• Volumen punjenja ulja: 1.600 l

Težina

• Neto težina (stezna jedinica / jedinica za ubrizgavanje): 62 t / 18 t
