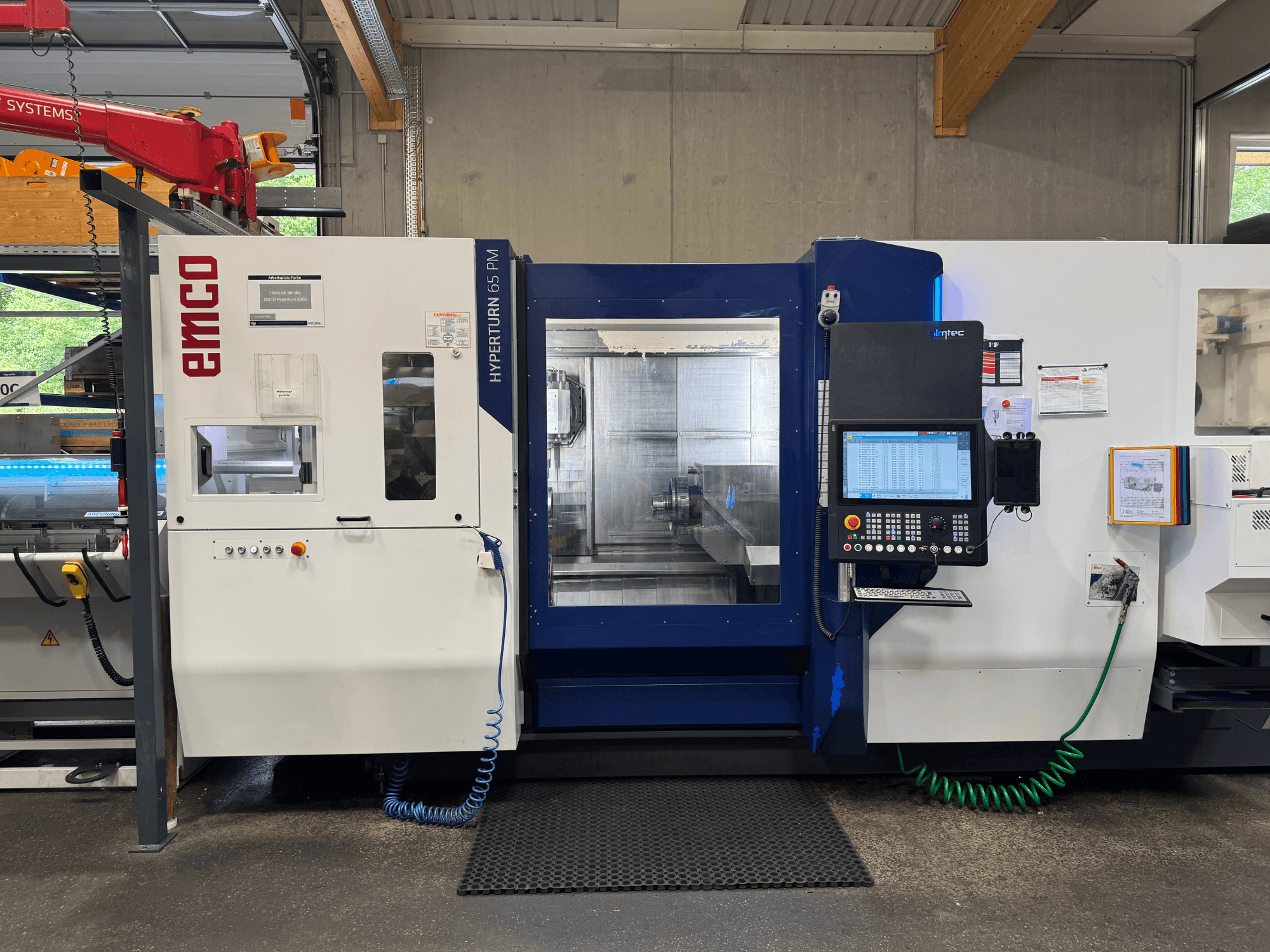

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Glavno vreteno (izravni pogon):

  • Maks. okretni moment: 250 Nm

• Podvreteno (izravni pogon):

  • Maks. pogonska snaga: 29 kN (kao što je isporučeno)

  • Maks. okretni moment: 250 Nm

  • Raspon brzine: 0–5000 o/min

• Vreteno za glodanje (izravni pogon):

  • Maks. pogonska snaga: 37 kW

  • Maks. okretni moment: 30 Nm

  • Raspon brzine: 0–12000 o/min

• Revolver alata (izravni pogon):

  • Maks. pogonska snaga: 10 kW

  • Maks. okretni moment: 30 Nm

  • Raspon brzine: 0–12000 o/min

• Kinematika i osi:

  • Poprečni klizač na vrhu s vretenom za tokarenje/glodanje kao motornim vretenom; hidrauličko stezanje tijekom tokarenja

  • Pomak osi Y: +/- 120 mm

  • B-os s izravnim pogonom: +/- 120°, hidrauličko stezanje

• Alati:

  • Spremnik alata s 40 pozicija, HSK-T63

  • 12-pozicijski radijalni revolver s izravnim pogonom, sučelje alata BMT55P

• Vretena i stezanje:

  • Visokostezni cilindar s vučnom cijevi za glavno vreteno

  • Potpuni stezni cilindar s djelomičnim šupljim stezanjem dubine 66 x 550 mm u protuvretenu

  • Programabilni pritisak stezanja za glavno i protuvreteno

  • Vanjsko ispiranje pogona na glavnom i protuvretenu

  • Mehanička kočnica na glavnom i protuvretenu

  • C-os za glavno i protuvreteno

• Upravljanje i HMI:

  • SINUMERIK ONE / OPERATE, EMCONNECT korisničko sučelje temeljeno na aplikaciji

  • 22-inčni višedodirni zaslon

  • IPC s 240 GB

  • SHOPTURN programiranje dijaloga

  • 3D simulacija i crtanje

  • Detekcija preostalog materijala

  • Deblokiranje s vanjske memorije

  • CAD čitač (DXF uvoz)

  • TRANSMIT i TRACYL za programiranje C-osi

  • USB sučelje, mrežni pogon (Ethernet)

  • PC tipkovnica uklj. HMI prečac

  • LED statusna traka

• Tekućine i komunalne usluge:

  • 2 cijevi za rashladnu tekućinu pod tlakom od 25 bara

  • 2 pumpe za ispiranje pri 4,3 bara

  • Jedinica klima uređaja u upravljačkom ormaru

  • Sustav hlađenja za motore vretena, vreteno glodalice, momentni motor osi B i izravni pogon kupole

  • Hidraulička jedinica

  • Svjetlo stroja

  • 8 elemenata za niveliranje

• Povratna informacija/mjerenje:

  • Staklene vage: X1 (uklj. zračni sustav), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Dodatna oprema

• Upravljanje i filtriranje strugotina:

  • Trakasti transporter strugotine s preklopnim zglobovima, visina pražnjenja 1200 mm

  • Sustav trakastog filtera, 980 litara

  • Pumpa za prljavu vodu

• Mogućnosti upravljanja/praćenja:

  • Elektronički ručni kotač BAOD-SL (prijenosni, magnetski nosač za Siemens kontrolere)

  • EMCO praćenje loma i istrošenosti alata / B40D-SL

  • Bežična sonda / HSK kontrola loma svrdla BK-MICRO

  • 4-osno tokarenje / balansirano rezanje (opcija SINUMERIK)

  • Alternativna brzina vretena (opcija SINUMERIK)

  • Kupola kao stražnji dio (SINUMERIK opcija)

  • Protuvreteno kao konjica (SINUMERIK opcija)

• Uvlakač šipki (specifikacije kao što je navedeno):

  • Duljina šipke: 300–1200 mm

  • Promjer šipke: 10–104 mm

  • Površina za podupiranje materijala (pogled sprijeda): 800 x 1250 mm

  • Kapacitet materijala: 12 šipki promjera 65 mm

  • Maks. nosivost: 400 kg (maks. 74 kg/bar)

  • Pravokutni materijal: min. duljina ruba 6 mm; maks. opseg 105 mm

  • Šesterokutni materijal: SW 5 do 85 mm

  • Okrugli materijal: <15 mm

  • Dubina uvlačenja potisne šipke: 1470 mm

  • Napajanje: 24 V DC (sučelje)

  • Dimenzije: duljina 1800 mm; širina 1315 mm

  • Visina klizača/vretena: 1090–1330 mm

  • Težina: cca. 620 kg
