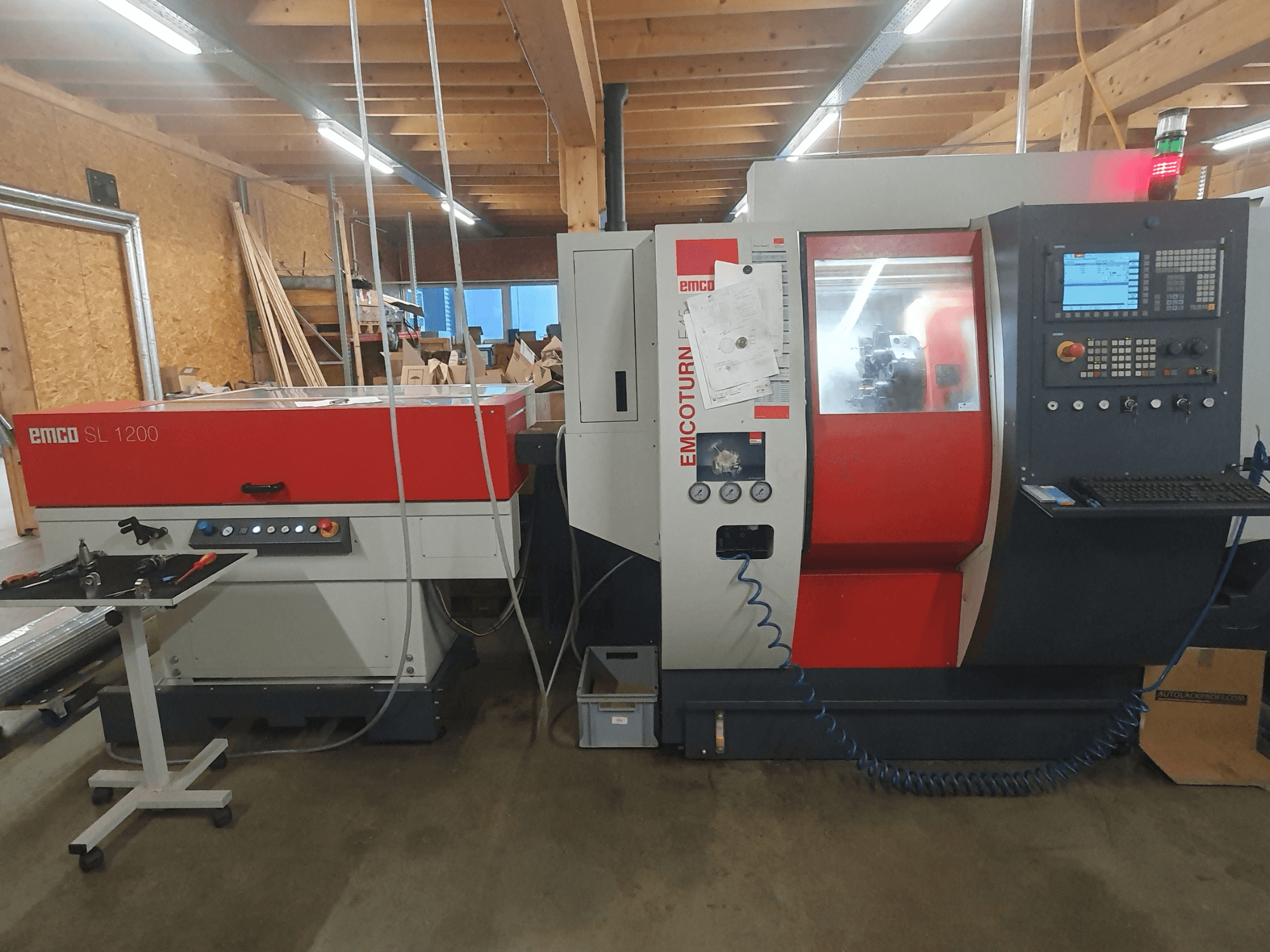

EMCO - E45AT-TUR-EMC-2019-00001

• Priključak: KK5 (DIN 55026)

• Kapacitet šipke: 45 mm

• Pogonska snaga: 13 kW

• Raspon brzine: 0–6300 o/min

• C-os na glavnom vretenu

Revolver alata

• 12-pozicijski VDI30 aksijalni

• Smjerna logika za do 6 pogonjenih alata

• Pogonjeni alati: maks. 4 kW / maks. 16 Nm

• Brzina pogonjenih alata: 0–5000 o/min

Kontravršilica

• Programabilno, hidraulički aktivirano

• Maks. sila stezanja: 6000 N

• Morseov konus: MK4

• Šuplji stezni cilindar uklj. izvlačivu cijev

Upravljanje i softver

• SINUMERIK 828D UPRAVLJANJE

• SHOPTURN programiranje dijaloga

• USB sučelje

• Mreža / Ethernet

• 10,4" TFT monitor u boji

• 3D simulacija

Značajke medija i uređaja

• Svjetlo stroja

• Sustav rashladne tekućine uklj. pumpu (3,5 bara)

• Hidraulička jedinica

• Sučelje transportera strugotine

• CE certifikat

• Dokumentacija

Mjerenje alata (E45)

• Mjerna ruka fiksna u radnom području

• Mjerenje alata na revolveru

• Kratko vrijeme postavljanja / precizno mjerenje / isplativo

Stezanje obratka

• 3-čeljusna stezna glava KK5

• Maks. brzina: 6300 o/min

• Promjer: 20 mm

• Mekane + tvrde čeljusti

Ostalo (vezano uz stroj)

• Vodeni pištolj

• Zrak do vretena

• Separator ulja/rashladne tekućine

• Automatsko praćenje rashladne tekućine

• Elektronički ručni kotač

• Zaštita za izmjenu alata

• Hidraulički priključci

• Pneumatski priključci

• Strojno pakiranje: paleta + rolo navlaka

Dodatna oprema

Dodavač šipki / magazin (SL1200 – kao što je navedeno)

• Duljina šipke: 850–1200 mm

• Promjer šipke: Ø 8–95 mm

• Maks. brzina pomicanja: 60 m/min

• Promjena takta: cca. 3 s

• Izmjena spremnika: cca. 15 s

• Površina za potporu materijala: 550 × 1210 mm

• Kapacitet materijala: 10 × Ø 55 mm

• Radna strana: desna

• Napajanje: 240 V DC/DC

• Dovod zraka: 6 bara

• Dimenzije: 1700 × 1250 × 1090–1380 mm

• Težina: cca. 500 kg

• Sigurnosni uređaj: CE

• Funkcija velike brzine

• Dokumentacija

Produžetak vretena (za korištenje dodavača šipki)

• E45 / MT45 / HT45 → DM45

• Za vreteno od 45 mm

• Kratke šipke do 1100 mm

• S redukcijskim rukavima (3 komada)

• Potrebno za korištenje sa SL1200

Transporter za strugotine

• Zglobni trakasti transporter

• Visina pražnjenja: 1200 mm

Jedinica za visokotlačno hlađenje

• 14 bara / 50 Hz

• Dodatna visokotlačna pumpa

• Za alate s unutarnjim hlađenjem

• Sučelje i softver

Robotski interfejs

• PROFI-NET sučelje

• 24 V signali

• Sigurnosno otpuštanje

• Prebacivanje između automatskog/ručnog rada

Dodatne komponente

• PC tipkovnica USB (QWERTY)

• LED statusa stroja: Zelena (Automatski), Crvena (Alarm), Bijela (Rukovanje materijalom)

Instalacijski i montažni hardver

• 4× amortizeri vibracija

• 4× nosači za montažu

• 4× sidra za teške uvjete rada

Uređaj za sakupljanje dijelova

• Pneumatski upravljano

• Maks. duljina dijela: 120 mm

• Maks. promjer: 45 mm (51 mm)

• Maks. težina: 2 kg

• Kutija za sakupljanje / transportna traka
