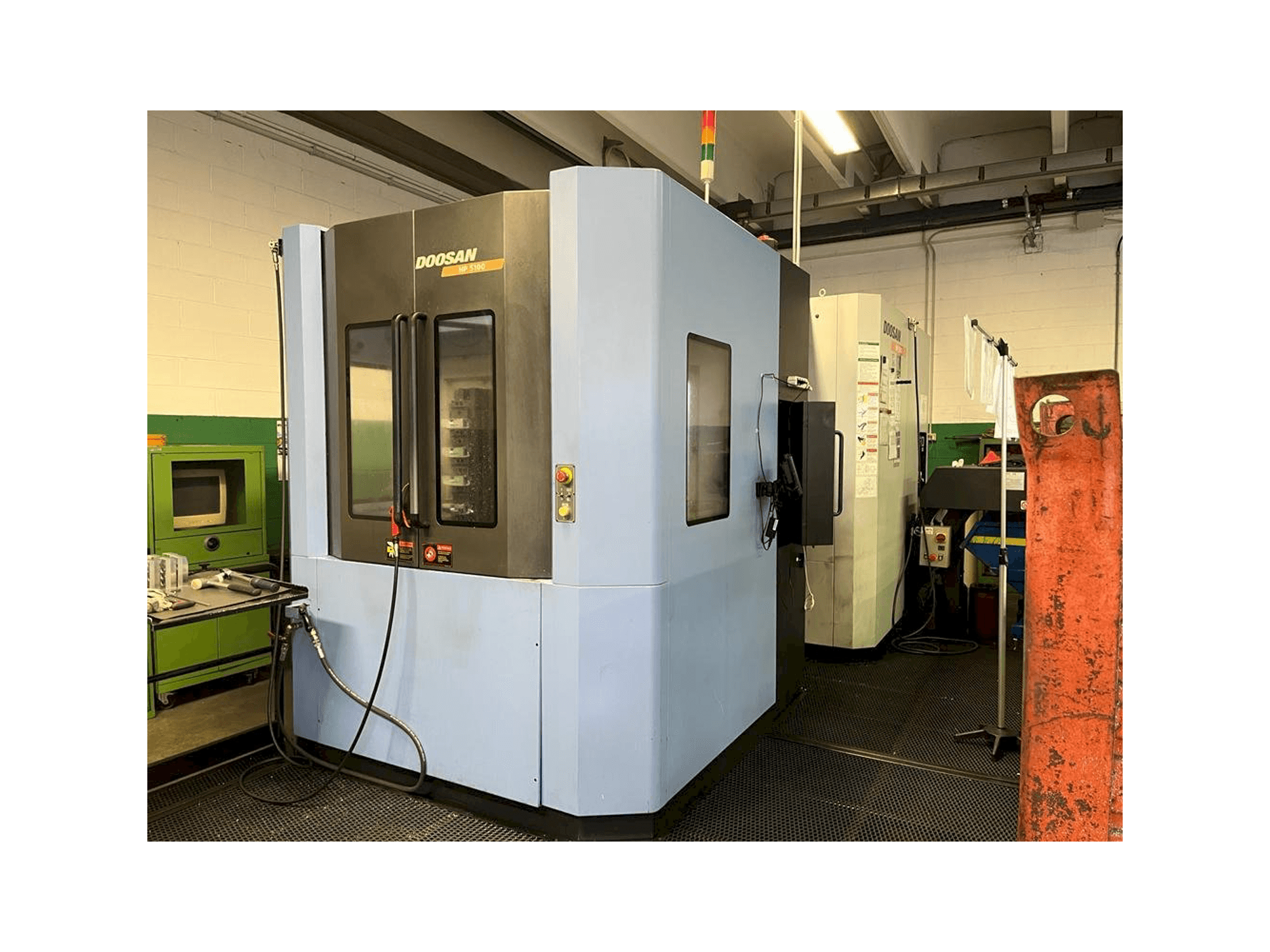

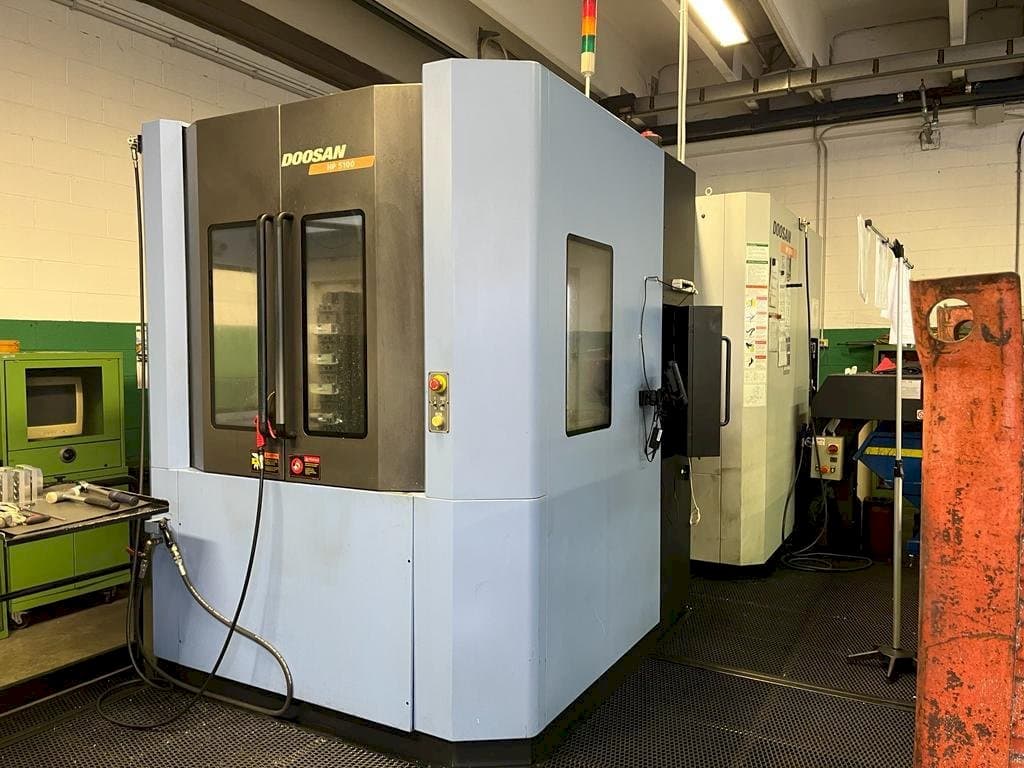

Prikaz lijeve strane stroja Doosan HP5100

Hvala na posjeti

Ovaj stroj je nedavno prodan. Pogledajte slične dostupne strojeve ili nam pošaljite upit.

Pogledajte sve slične strojeve

Pogledajte slične strojeve

DOOSAN HP5100

Galerija fotografija

DOOSAN - HP5100IT-MIL-DOO-2008-00001

Prodano

Imate li dodatnih pitanja? Kontaktirajte nas!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontaktirajte na Whatsappu

GINDUMAC
Proizvodi
Alatni strojevi
Doosan HP5100 Horizontalni strojni centar

Prikaži na izvornom jeziku

Ovaj Doosan HP5100 Horizontalni strojni centar izgrađen je 2008. godine. Opremljen je upravljačkom jedinicom FANUC. Stroj ima brzinu vretena od 1 - 30000 okretaja u minuti.

Pregled

brand: DOOSAN
godina: 2008.
MODEL: HP5100
namjena: Glodanje
Lokacija: Italija
vrsta stroja: Horizontalni obradni centar
brand upravljačke jedinice: FANUC

Tehničke informacije - DOOSAN HP5100

Kontrolna jedinica

Brand: FANUC

Glavni pogon

Raspon brzina vretena: 1 - 30000 1/MIN

Pokret

Os X Pokret: 800 mm
Os X Brzi hod: 60 m/min
Os Y Pokret: 700 mm
Os Y Brzi hod: 60 m/min
Os Z Brzi hod: 60 m/min

Dodatne informacije

Prednosti stroja

Tehničke prednosti stroja

Sustav gibanja osi sastoji se od niza motora, kugličnih vijaka, linearnih vodilica itd. Vodilice osi opremljene su valjkastim vodilicama za veliku brzinu i visoku produktivnost
L os: 750 mm
Radni napredak: 1/30000 mm/min
Promjer i korak kugličnog vretena: ø40 x p20
Preciznost pozicioniranja: ±0. 005 / cijeli udarac
Ponovljivost: ±0. 002 mm
Mjerni sustav: x, y, z osi; inkrementalni koder - b os: apsolutni koder mm/min
Udaljenost vrh vretena - središte palete: 150 - 900 mm
Razmak između osi vretena i površine palete: 50 - 750 mm
X os: a30/3000i, y os: a30b/3000i, z os: a30/3000i, b os (1. Indeksiranje): a12/3000is, b os (rotacija 0. 0019): a12/3000is, x os: 7 kw , os y: 7 kw, os z: 7 kw, os b (1. Indeksiranje): 2,7 kw, os b (rotacija 0,001°): 2,7 kw
