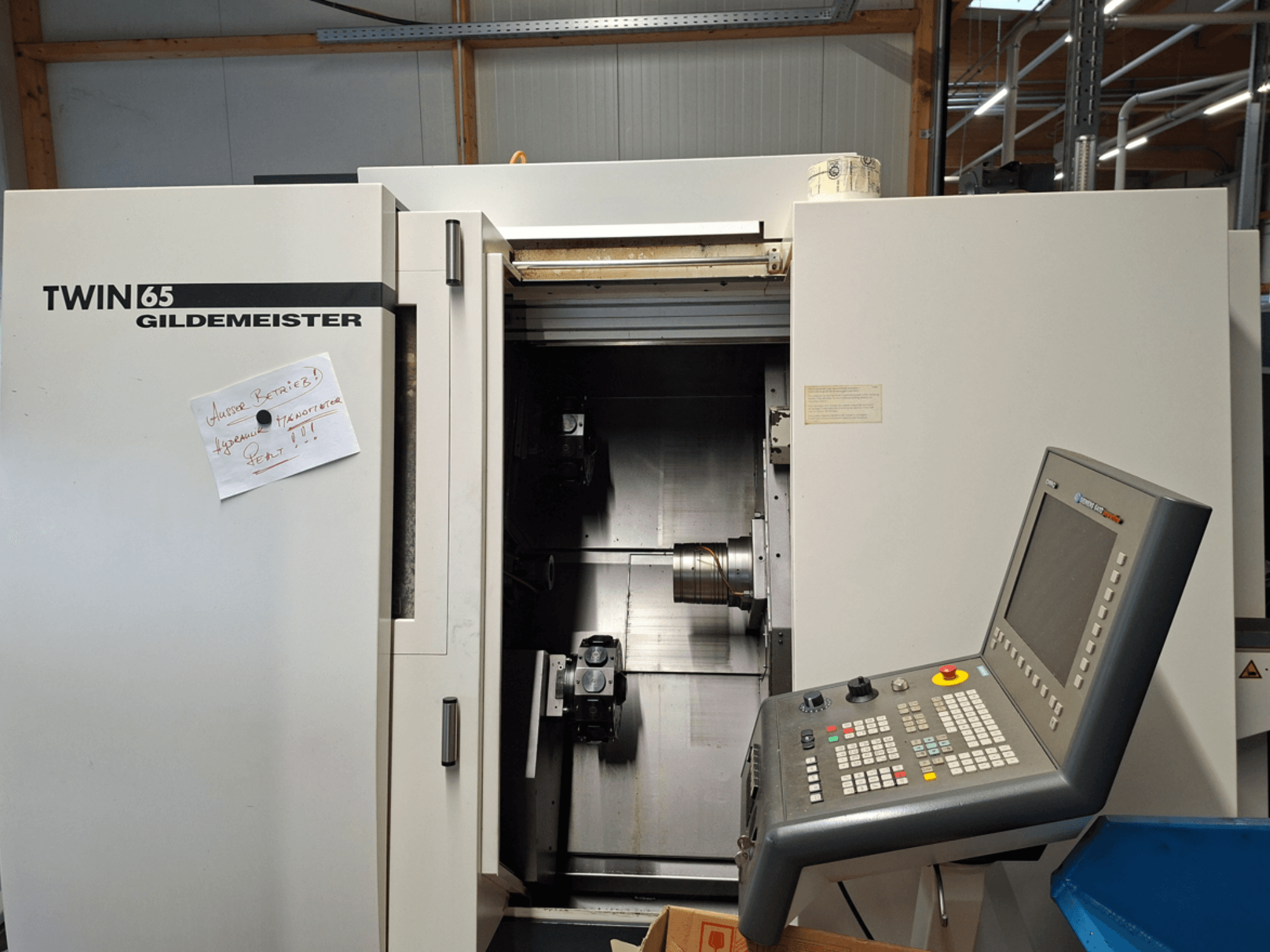

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Konfiguracija/značajke:

  • 2 poprečna klizača

  • 2 zvjezdaste kupole, po 12 stanica, s pogonskim alatima

  • Glavno i protuvreteno

  • 2 pogona alata

  • 2 C-osi i 1 Y-os

• Lijevo vreteno (glavno):

  • Promjer stezne glave: 150 mm

  • Prirubnica vretena: 140 h5 mm

  • Provrt vretena: 79 mm

  • Promjer prednjeg ležaja: 165 mm

  • Snaga: 15 kW (100% ED) / 20 kW (40% ED)

  • Okretni moment: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Raspon brzine: 25–5600 o/min

• Desno vreteno (brojač/podsklop):

  • Promjer stezne glave: 150 mm

  • Prirubnica vretena: 140 h5 mm

  • Provrt vretena: 79 mm

  • Promjer prednjeg ležaja: 165 mm

  • Okretni moment: 120 Nm (100% ED) / 160 Nm (40% ED)

• Osi/pomaci:

  • Slajd 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Slajd 2: X 120 mm, Z 345 mm

  • Slajd 3: Hod 145 mm

• Kupole/alati:

  • Revolver 1: 12 stanica, VDI 25 (DIN 69880), pogonski alati do 6000 o/min, 3,8 kW (40% ED)

  • Revolver 2: 12 stanica, VDI 25 (DIN 69880), pogonski alati do 6000 o/min, 3,8 kW (40% ED)

• Oprema/opcije na stroju:

  • Diferencijalno stezanje za glavno vreteno

  • Diferencijalno stezanje za protuvreteno

• Boja/kućište (Gildemeister standard):

  • Kućište stroja i vrata radnog prostora: Kalcit bijela (RAL 9010)

  • Transporter strugotine: Titan siva (RAL 7016)

  • Poklopac transportera strugotine: Kalcit bijela (RAL 9010)

  • Podnožje stroja i upravljački ormar: Titan siva (RAL 7016)

Dodatna oprema

• Transporter strugotine (s poklopcem)

• Paket za obradu šipki RG 1:

  • Uređaj za prihvat obratka s NC-upravljanim kolicima

  • Hidraulički upravljana hvataljka, pneumatski upravljana hvataljka

  • 1 set čeljusti hvataljke (prazne)

  • Transportna traka

  • Kapacitet: Ø 6–65 mm, duljina cca. 300 mm; maks. 3,5 kg (4,5 kg za TWIN 65)

• Priprema/priključak za dodavač šipki ili magazin dodavača šipki

• Pištolj za prskanje rashladne tekućine

• DMG indikatorska lampica, 4-smjerna (svjetlo za slaganje)

• Električni/mehanički priključak za odvajač uljne magle

• Automatski rad klizne nape

• EDS tlačni prekidač za stezni uređaj

• DMG Netservice (ugrađeno)

• „Zeleno svjetlo za vaš stroj“ unaprijed instalirano na upravljačkoj jedinici (status/indikator)
