DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002
Imate li dodatnih pitanja? Kontaktirajte nas!
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com
- GINDUMAC
- Proizvodi
- Alatni strojevi

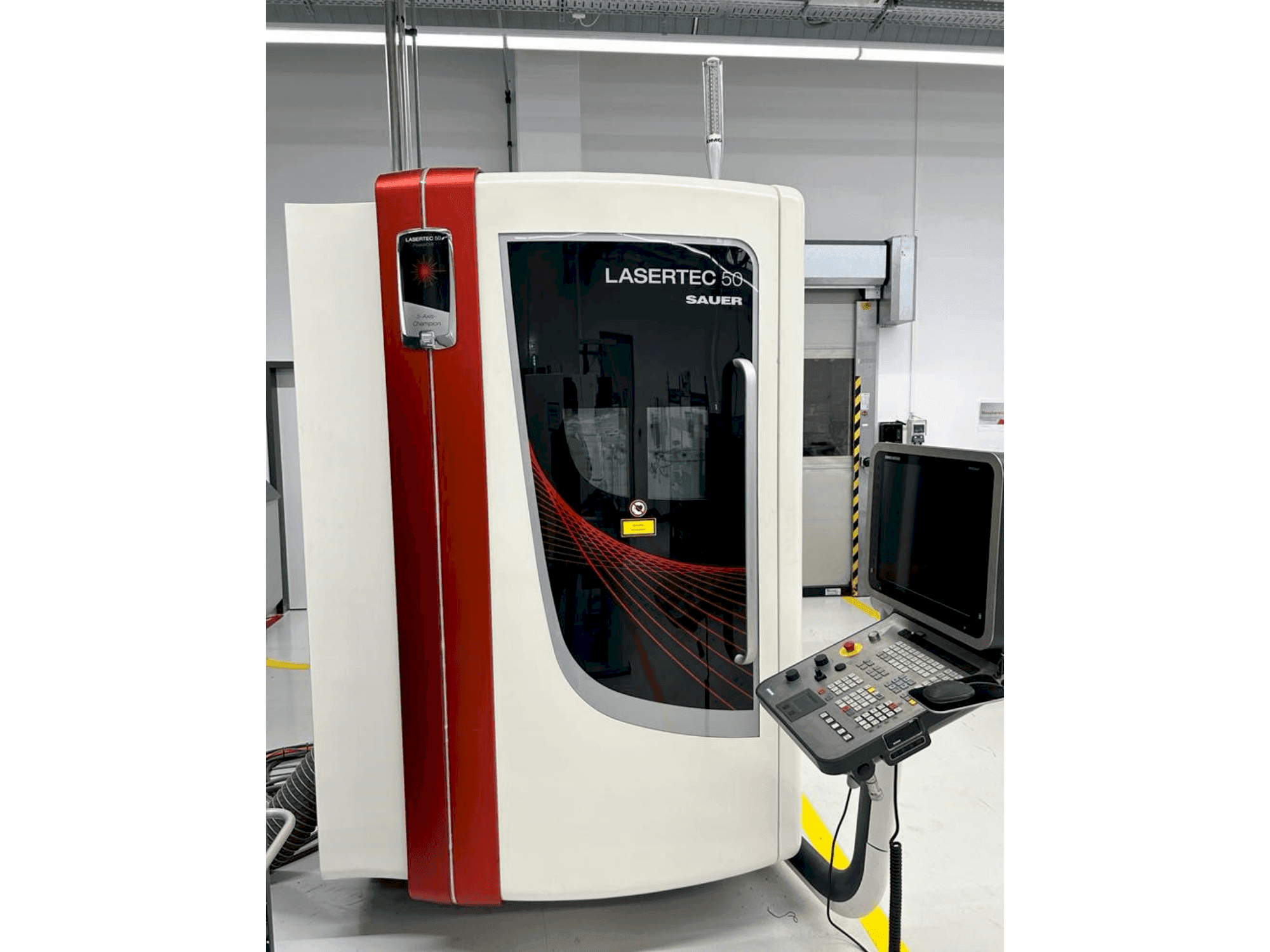

- DMG SAUER LASERTEC 50 5-osni laserski precizni stroj
Ovaj DMG SAUER LASERTEC 50 5-osni laserski precizni stroj proizveden je 2010. godine u Njemačkoj. Trenutno je još uvijek u proizvodnji, ali je izravno dostupan. U vrlo je dobrom stanju s ukupno 81.142 sata rada stroja i 14.393 sata rezanja. Stroj dolazi s laserom LASAG FLS 352 A (2011.), sustavom za ekstrakciju Keller L-CUT-1-P2-B60-V (2010.) i rashladnim uređajem KKT OLB 10 SA (2014.). Pogledajte priložene originalne tehničke specifikacije kao PDF na njemačkom jeziku.
Pregled
- brand: DMG
- godina: 2010.
- MODEL: SAUER LASERTEC 50
- radni sati: 14393
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Univerzalni obradni centar
Tehničke informacije - DMG SAUER LASERTEC 50
Dimenzije
- Dubina stroja: 3440 mm
- Visina stroja: 2772 mm
- Težina stroja: 5000 kg
Pokret
- B os max: 160°
- B os min: -90°
- C os: 360°
- Pomak X osi: 500 mm
- Pomak Y osi: 500 mm
- Pomak Z osi: 700 mm
Dodatne informacije
Dodatna oprema
- Laser LASAG FLS 352A (2011.)
- Sustav ekstrakcije Keller L-CUT-1-P2-B60-V (2010.)
- KKT OLB 10 SA rashladni uređaj (2014.)
Prednosti stroja
Kvalitativne prednosti stroja
- Rezanje pcd/cbn sirovina u tri do pet osi: 10x brže u usporedbi s edm žicom
- Lasersko rezanje pcd/cbn pločica u 2d i izravno na dršci alata
- 5-osni precizni stroj s linearnim pogonima u x / y za > 1g ubrzanja
- Motori s visokim zakretnim momentom u obje rotacijske osi (b- i c-os)
- Visoka točnost pozicioniranja od ≤ 8 μm
- Ccd kamera i 3d senzor za brzo postavljanje
- Jednostavan siemens 840d solutionline s posebnim softverskim značajkama
- Vrlo dobra dostupnost lasera za radove podešavanja i održavanja
- Ne koristi se poseban procesni plin. Potreban je samo komprimirani zrak od 6 bara
- Stroj može raditi u 5 osi istovremeno
Tehničke prednosti stroja
- Osnovni stroj: cnc laserski precizni stroj // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm poprečna staza // poprečni klizač s linearnim pogonima // okomita os (z-os) s linearnim vodilicama i pogonom s kugličnim vijkom // potpuno kućište ( klasa laserske zaštite 1) s 1 laserskim sigurnosnim prozorom // čvrsti osnovni okvir stroja od mineralnog lijeva // lasag nd:yag laser fls (300 watta) // glava za obradu (žarišna duljina 100 mm) // motorizirani ekspander 1 - 6 puta // kvaliteta šipke
- Upravljačka jedinica: 3d kontrola putanje // siemens 840 d solutionline
- Radni stol: nc okretni rotacijski stol // visoko dinamičan i precizan // s dva momentna motora za izratke do promjera 200 mm // max. Nosivost do 14 kg
- Opcije radnog stola: ks pričvrsna prirubnica // hsk-63 s radijalnim i kutnim poravnanjem za ručno stezanje stezanje kupčeve palete 200 x 280 mm // za paletu je potreban hsk-63 držač
- Kamera kroz putanju snopa s izvorom upadnog svjetla s guščijim vratom // prekidač sudara za glavu za obradu (djelovanje u 3 osi)
- Mogućnosti upravljanja: 5-osna transformacija // elektronički ručni kotač // programabilni tlak procesnog plina
- Mg signalni svjetlosni prikaz 4 stanja stroja: "program aktivan", "lasersko upozorenje", "greška", "način postavljanja"
- 3d mjerna sonda renishaw omp 400 koja se automatski izvlači
- Dodatni laserski zaštitni prozor 297 mm x 210 mm // jedinica za ekstrakciju sa sekundarnim stupnjem filtera // jedinica za hlađenje za laserske fls i linearne motore // izmjenjivač topline voda-voda
- Dmg električni alati
Dodatne informacije
Stroj je trenutno u proizvodnji ali odmah dostupan
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
