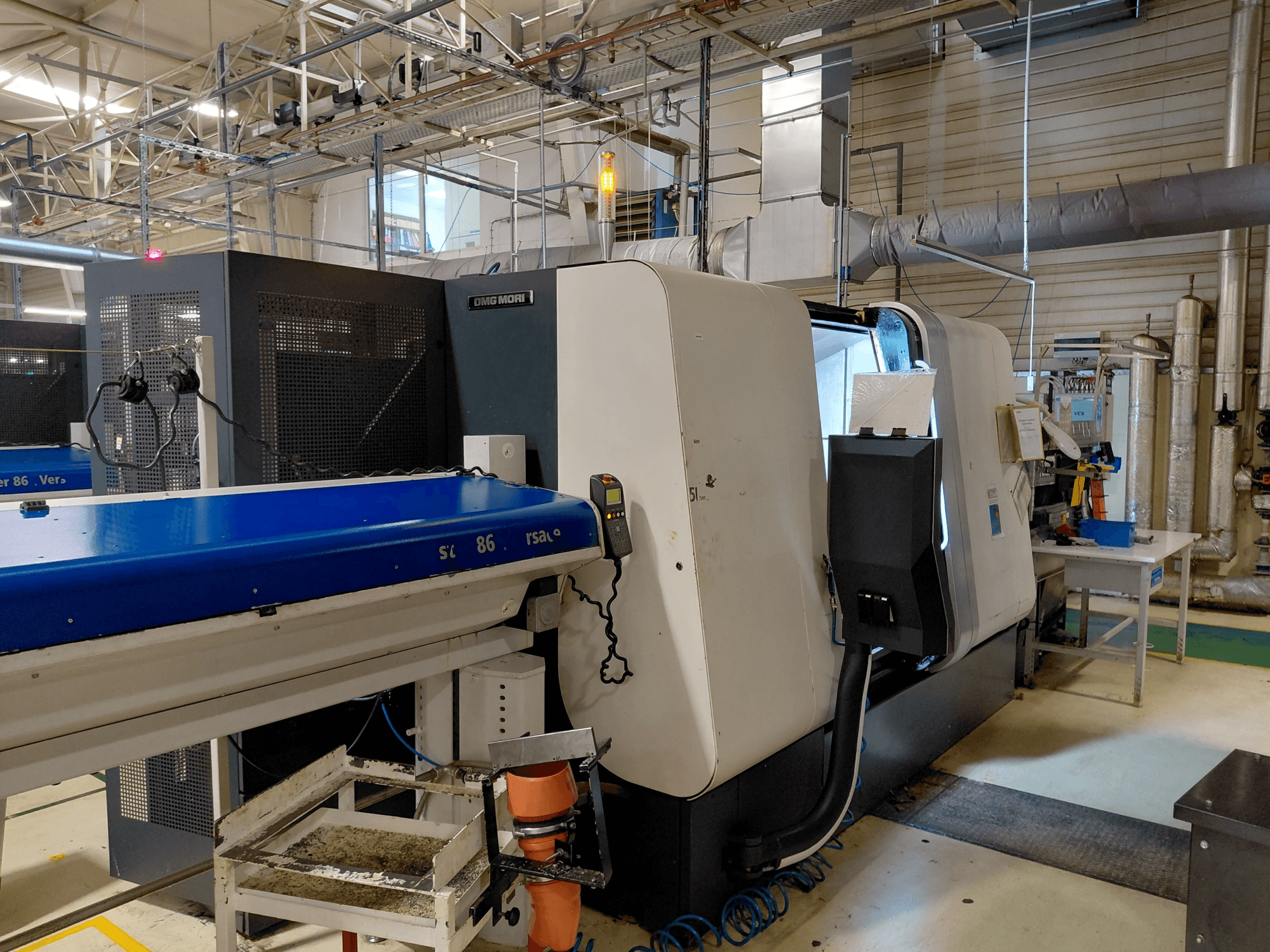

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Upravljački sustav: CNC 310 je

Ukupno sati: 61295 h

Radni sati: 42222 h

Snaga glavnog vretena 20/25 kW

Snaga protivvretena 17 kW

Maks. brzina glavnog vretena: 5000 o/min

Maks. brzina protuvretena: 5000 o/min

Maks. promjer glavne osovine vretena: 65 mm

Maks. promjer šipke protuvretena: 45 mm

CNC UPRAVLJANE OSI

Hod X1 165 mm

Brza brzina X1 30 m/min

Ubrzanje X1 5 m/s2

Hod Z1 678 mm

Brza brzina Z1 30 m/min

Ubrzanje Z1 5 m/s2

Hod Y1 80 (+50/-30) mm

Brza brzina Y1 30 m/min

Ubrzanje Y1 5 m/s2

Hod X2 165 mm

Brza brzina X2 30 m/min

Ubrzanje X2 5 m/s2

Hod Z2 640 mm

Brza brzina Z2 30 m/min

Ubrzanje Z2 5 m/s2

Hod W2 690 mm

Brza brzina W2 30 m/min

Ubrzanje W2 5 m/s2

Broj kupola 2

Broj rotirajućih alata po stanici 12, sve pogonjene pozicije

Sustav alata VDI 30

Maks. brzina pogonjenog alata 4.000 o/min

Približan kapacitet spremnika rashladne tekućine 650 l

Maks. kapacitet pumpe rashladne tekućine (po svakom kupoli) 20 l/min

Tlak pumpe 7 bara

Napajanje 91 kVA

DxŠxV stroja 4.500x1.990x2.300 mm

Približna težina stroja 9.500 kg

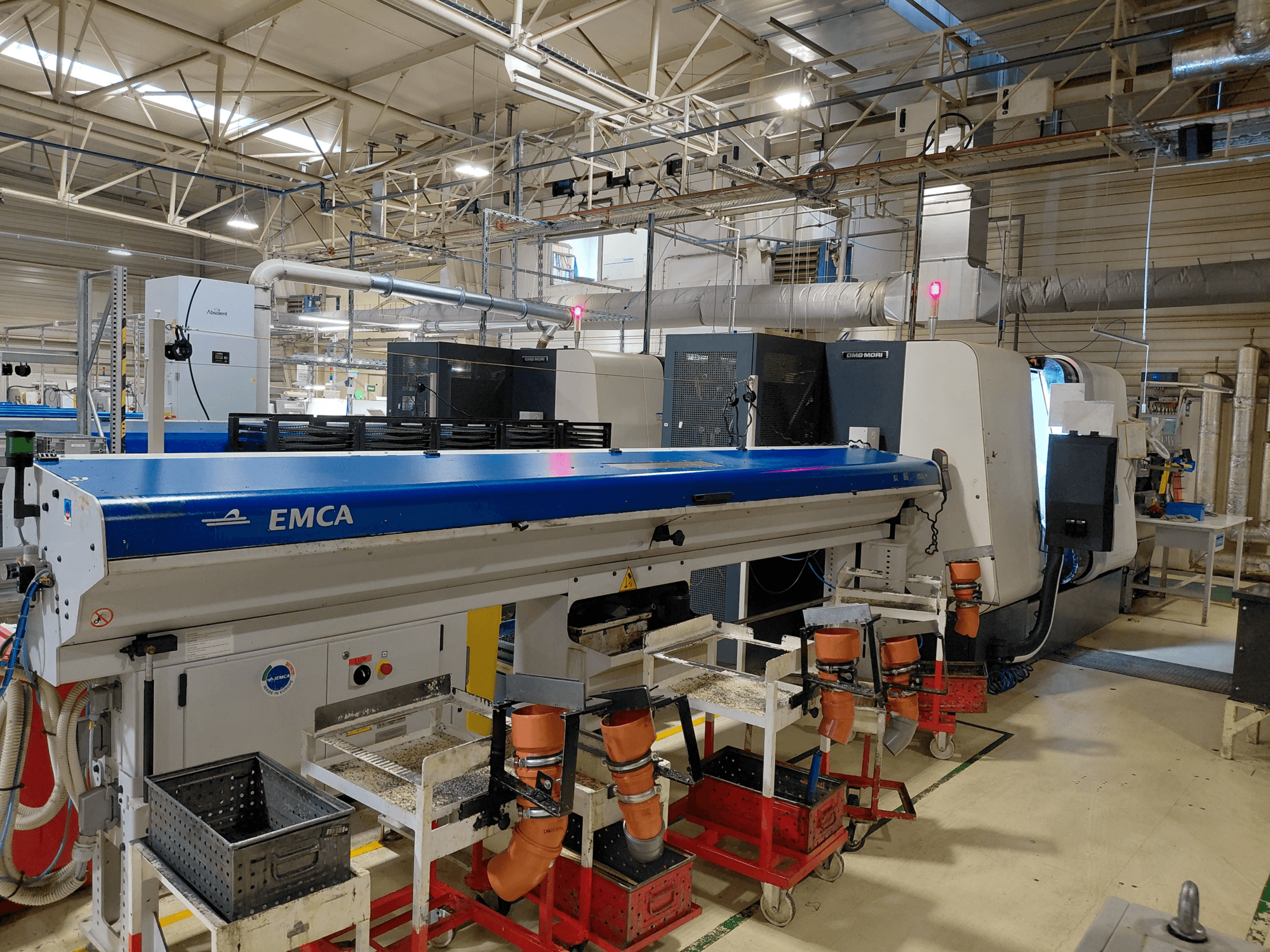

IEMCA MASTER 865 MP 43 L dodavač šipki

Osnovna konfiguracija stroja:

- Pogon za klizač 1 i 2 (svih 12 pozicija)

- C-os za glavno i protuvreteno

- Y-os za slajd 1

- Vrsta transportne trake za strugotine

- Čišćenje stezne čahure protivvretena rashladnom tekućinom

- Istovar obratka uključujući traku

- Mehanička priprema za filter uljne magle

- Električno i softversko sučelje za utovarivač šipki

- Kutni sinkronizam između glavnog i protuvretena

- Automatsko isključivanje stroja

- 2 dodatna izlaza za uključivanje/isključivanje (4 M-funkcije)

- Kruto narezivanje navoja

- Brojač komada i vremena

- Softver za poligonalno tokarenje za slajd 1 i 2

- Konstantna brzina rezanja

- Spiralna interpolacija za slajd 1

- Regulacija brzine vretena

- Četverostruko upozoravajuće svjetlo

- Uređaj za hlađenje električnog ormara

Dodane opcije:

I-V50011 Stezna glava tip "MPF 65/140" bez aksijalne glave

posmak za glavno vreteno maks. promjer: 65 mm.

Stezni elementi i ostala oprema:

I-V50025 Ručni mjenjač steznih čahura

tip "SACO MPT65/140 i MPF65/140"

I-V50092 Diferencijalni tlak za protivvreteno, mogućnost podešavanja dva različita tlaka stezanja.

I-V50083 1 set mekih čeljusti za steznu glavu

tip "SMW 175-BBD"

I-V50080 Stezna glava tipa "SMW 175-BBD"

Za protuvreteno, uključujući adapter za prilagodbu vretena

Opcije upravljačkog sustava

I-V12060 Sustav za praćenje trošenja alata

Monitor za CNC FANUC

I-V12070 Sestrinski sustav za odabir alata za alat

Monitor za CNC FANUC

Hidraulična i filtracijska oprema

I-V40045 Vanjsko ispiranje čeljusti/steznih čahura rashladnom tekućinom

na glavnom vretenu i protuvretenu

Uključeni su razni novi rezervni dijelovi.
