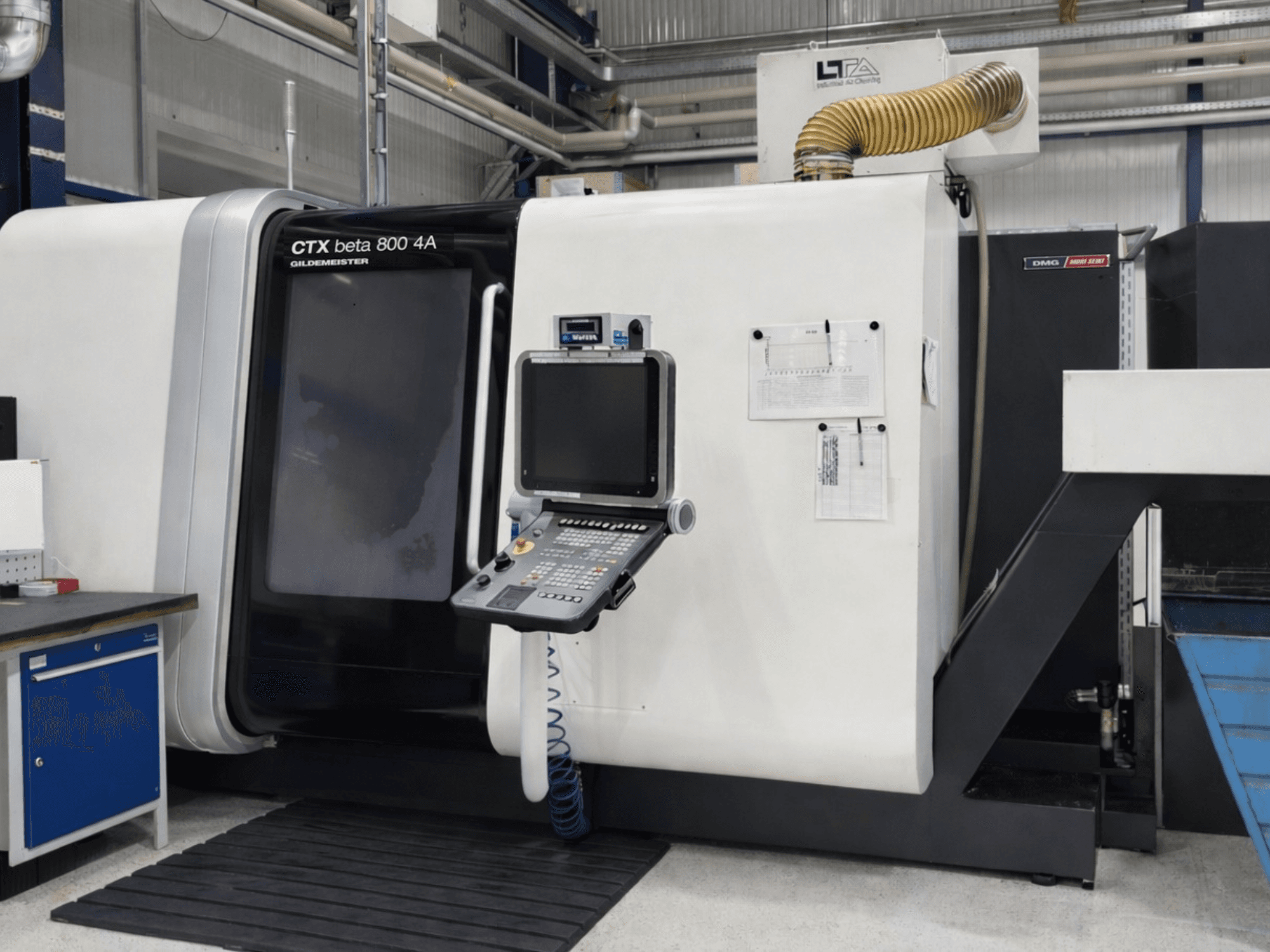

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Upravljanje: Siemens 840D Solutionline s ERGOline upravljanjem i ShopTurn 3G

- Maks. promjer tokarenja: 340 mm

- Maksimalna duljina tokarenja: 735 mm

- Glavno vreteno (HS): Integrirani motor vretena ISM 102, 40/48 kW (100/40% ED), 0-4000 o/min, 570/680 Nm

- Protuvreteno (GS): Integrirani motor vretena ISM 76, 25/32 kW (100/40% ED), 0-5000 o/min

- Unutarnji promjer izvlačive cijevi: 104 mm

- Alatni revolveri: 2x 12-položajni Sauter zvjezdasti revolveri (VDI 40 s Trifix sučeljem, DIN 69880-40)

- Pogon alata: 2x izravni pogon, 40-10.000 o/min, 14,2 kW, 34 Nm

- Konfiguracija osi: 4 glavne osi kretanja (X1, Z1, X2, Z2), 2 C-osi s hidrauličkom kočnicom vretena (HS + GS), Y-os za klizač 1 i klizač 2 (hod 40 mm), NC poprečni hod X3 osi za klizač protuvretena (180 mm)

- Klizač protivvretena: Uključuje NC križni hod X3 (180 mm) s linearnom skalom i integriranim kontravršilicom

- Kontravršilica: Automatski hod pinole 300 mm, sila kontravršilice 1,5 - 6,3 kN, rotirajući centar MK5

- Mjerni sustavi: Izravni mjerni sustavi (staklene vage) u osima X1, X2 i X3

- Sustav rashladne tekućine: Spremnik od 980 litara s trakastim filterom, hladnjakom, opcijama tlaka 8/20/80 bara i proširenjem za Turret 2

- Dodatna oprema: Transporter strugotine, automatski električni klizni poklopac, sustav za mjerenje obradka tijekom procesa (Renishaw), Brankamp CMS sustav za nadzor kolizije, mehanički separator uljne magle (1100 m³/h)
