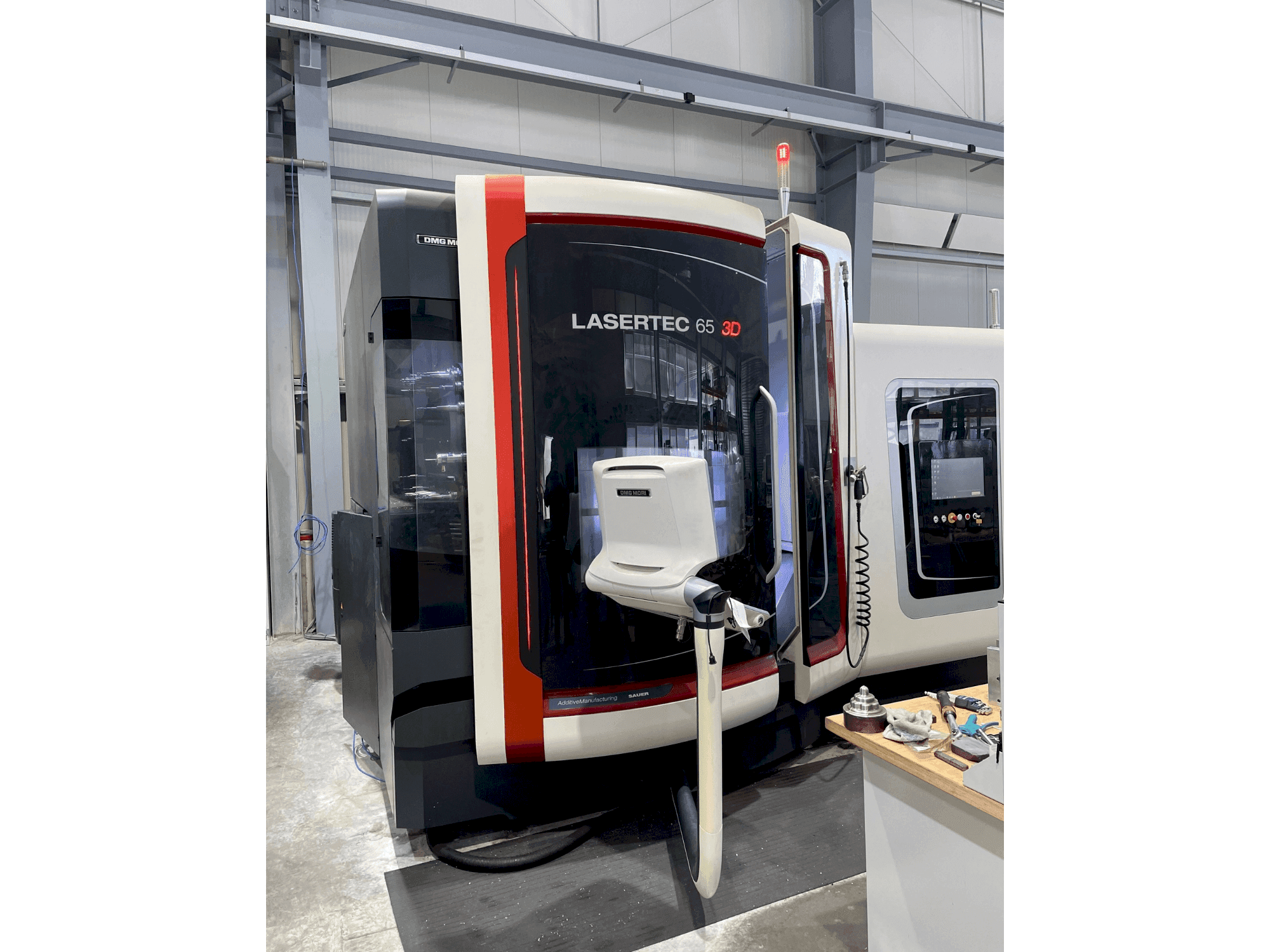

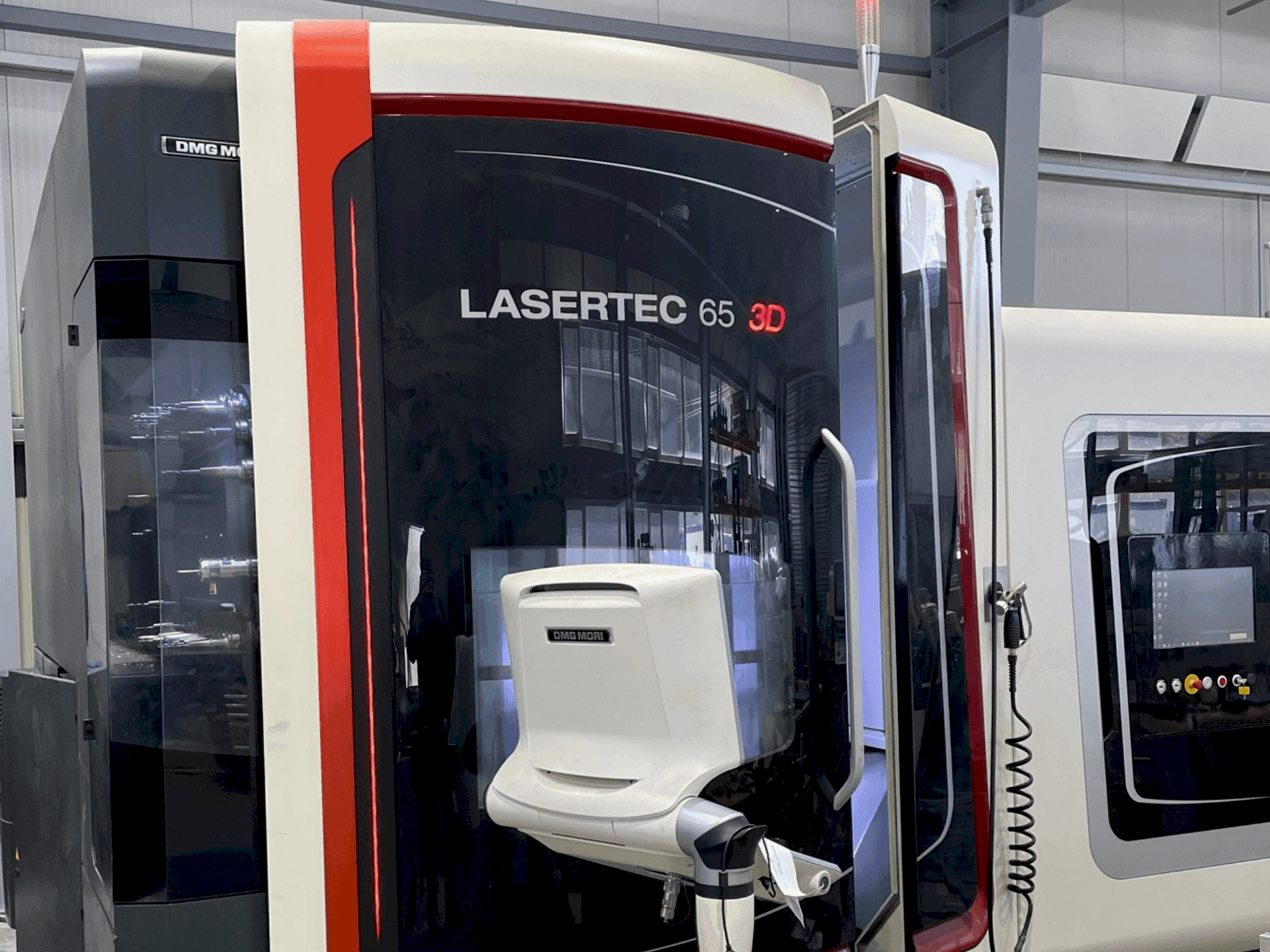

- DMG MORI LASERTEC 65 3D hibridni 5-osni precizni stroj za glodanje i lasersku obradu
Ovaj DMG MORI LASERTEC 65 3D Hybrid 5-osni precizni stroj za glodanje i lasersku obradu proizveden je 2014. godine u Njemačkoj. Poseban je po mogućnosti proizvodnje komponenti pomoću 3D ispisa i njihove naknadne obrade u isto vrijeme. Idealno za proizvođače koji trebaju visokoučinkovito rješenje aditivne proizvodnje metalnih 3D komponenti. Stroj ima fiksnu integraciju laserske glave u glavu za veći prostor za ugradnju i više performansi. Osim toga, nudi nanošenje materijala u 5 osi putem koaksijalne mlaznice za jednoliku distribuciju praha bez obzira na smjer nakupljanja lasera. To je idealno namjensko rješenje za prototipove, male serije, popravke i premazivanje. Ovaj LASERTEC 65 3D opremljen je integriranim motornim vretenom SK 40 s brzinom vretena do 14.000 1/min. Osim toga, radi s diodnim laserom vođenim vlaknima snage lasera od 2,5 kW. Pored unutarnjeg dovoda rashladne tekućine (IKZ), dolazi s Renishaw mjernom sondom i opcijom mjerenja alata Blum. Nadalje, cijenjen je zbog velikodušnog radnog područja koje je lako dostupno, zajedno s dimenzijama putovanja od 650 × 650 × 560 mm (X / Y / Z). To je vrhunski prilagodljiv stroj s 5 osi prikladan za široku lepezu zadataka lasera i glodanja, pružajući dosljedno visokokvalitetne rezultate bez kompromisa.
Pregled
- brand: DMG MORI
- godina: 2014.
- MODEL: LASERTEC 65 3D Hybrid
- radni sati: 1520
- namjena: Glodanje
- Lokacija: Austrija
- vrsta stroja: Univerzalni obradni centar
Tehničke informacije - DMG MORI LASERTEC 65 3D Hybrid
Dimenzije
- Dubina stroja: 1050 mm
- Visina stroja: 2000 mm
- Duljina stola: 800 mm
- Širina stola: 650 mm
Pokret
- Broj osi: 5
- Pomak X osi: 650 mm
- Pomak Y osi: 650 mm
- Pomak Z osi: 560 mm
Tehničke specifikacije
- Broj alata: 60
- Snaga vretena: 14 kW
- Brzina vretena: 14000 RPM
- Hlađenje kroz vreteno: Da
Dodatne informacije
Dodatna oprema
- Unutarnji sustav hlađenja 40 bara, 23 l/min
- Strugački trakasti transporter strugotine sa sustavom za hlađenje 600 litara, papirnati trakasti filtar
- Infracrvena mjerna sonda Renishaw OMP 60 Verzija za SK 40 (sonda se automatski umeće u radno vreteno iz spremnika alata)
- Pištolj za ispiranje s pumpom 2 bara/40 l/min
- Separator uljne/emulzijske magle
- Mjerenje alata u radnom području Blum Laser
- MPC kontrola zaštite stroja & 3D quickSET
- Doplata za dodavač praha Twin System
- Usisna jedinica sa sekundarnim stupnjem filtera
- elektronički ručni kotač Siemens 840D
Prednosti stroja
Kvalitativne prednosti stroja
- Automatizirano umetanje i uklanjanje glave laserske obrade za lasersku primjenu ili mljevenje diodnog lasera vođenog vlaknima snage 2500 w
- Obrada optike s fokusirajućom lećom
- Jedinica za hlađenje koja puše zrak kroz središte vretena
- Veliko radno područje za izratke do ø 500 mm, visine 350 mm i maks. 600 kg
- Pristupačnost i ergonomija: veliki otvor na vratima, ulaganje obratka s prednje strane i potpuna pristupačnost
- Mali otisak s 12 m2 instalacijske površine
- Sigurnosni paket za nestanak struje
- Stroj je nadogradio na novi status stroja od strane dmg-a 2020. , a zatim je isporučen.
Tehničke prednosti stroja
- Vertikalni držač glave
- Uređaj za promjenu alata
- Dvostruka hvataljka
- Nc okretni rotacijski stol
- Ploča stola c-os: d 650 mm, integrirana u fiksni stol 800 mm x 650 mm
- Raspon rotacije c-os: 360° raspon zakretanja a-os: +120°/-120
Dodatne informacije
4311h (sati vretena) // 2339h (sati laserske zrake) // Dokumentacija dostupna
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
