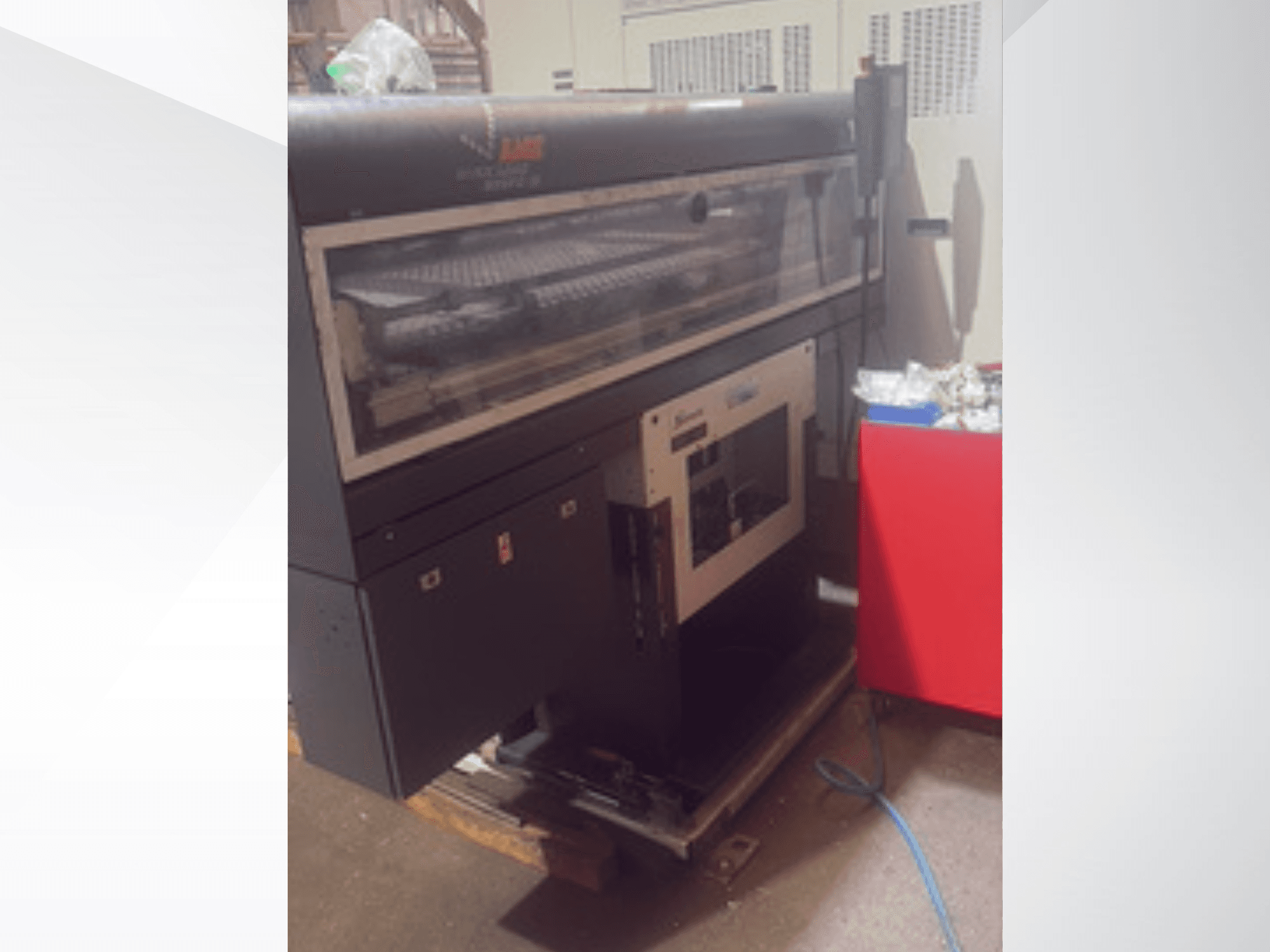

CMZ - TTL66ES-TUR-CMZ-2025-00001

• General

  • Maksimalni promjer zamaha: 800 mm

  • Maksimalni promjer tokarenja: 515 mm

  • Razmak između vrhova vretena: 614 mm

  • Instalirana snaga: 35,5 kVA

  • Kapacitet spremnika: Rashladna tekućina 510 L, Ulje za podmazivanje 18 L, Hidraulično ulje 100 L

• Putovanja osi

  • Gornja kupola (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Donja kupola (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Osi pomoćnog vretena: X3 +120/-120 mm, Z3 580 mm

• Brze brzine kretanja

  • X osi: 30 m/min

  • Z-osi: 30 m/min

  • Y osi: 20 m/min

• Ubrzanje osi

  • Sve linearne osi: 1G (9,8 m/s²)

• Glavno vreteno

  • Tip: Integrirani ugrađeni motor

  • Veličina stezne glave: 210 mm

  • Vrh vretena: ASA A2-6

  • Kapacitet šipke: 66 mm

  • Provrt vretena: 72,5 mm

  • Unutarnji promjer izvlačive cijevi: 66 mm

  • Vanjski promjer ležaja: 170 mm

  • Snaga (Max / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Okretni moment (maks. / S3 25% / S1): 205 / 180 / 150 Nm

• Pod-vreteno

  • Maksimalna brzina: 4.000 o/min

  • Kapacitet šipke: 66 mm

  • Provrt vretena: 72,5 mm

  • Unutarnji promjer izvlačive cijevi: 66 mm

  • Vanjski promjer ležaja: 170 mm

  • X3 hod: ±120 mm

  • Z3 hod: 580 mm

  • Snaga (Max / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Okretni moment (maks. / S3 25% / S1): 205 / 180 / 150 Nm

• Kupole (gornje i donje)

  • Broj stanica: 24

  • Položaji aktivnog alata: 12

  • Veličina alata: 20×20 mm / 25×25 mm

  • Vrijeme indeksiranja: 0,1 s

  • Stezna sila: 3.200 kgf

  • Promjer zakrivljene spojnice: 150 mm

• Alati uživo

  • Tip motora: Ugrađeni sinkroni motor

  • Maksimalna brzina: 12.000 o/min

  • Snaga (maks. / S1): 14 / 10 kW

  • Maks. okretni moment (Max / S1): 42 / 32 Nm

  • Hlađenje: Potpuno hlađenje uljem

  • Standardno sučelje alata: NT-55

• Građevinarstvo

  • Teški kosi krevet od lijevanog željeza GG-25 s kutom od 60°, optimiziran metodom konačnih elemenata (FEA)

  • Težina kreveta: 4.450 kg

  • NSK linearne vodilice s valjcima i prednapregnuta kuglična vijčana ...

  • 8 ugrađenih motora hlađenih uljem

  • Termički stabilan dizajn s vretenima pod kutom od 90° u odnosu na ravninu X–Z

• Upravljanje rashladnom tekućinom i toplinom

  • Kapacitet hladnjaka ulja: 5.000 W

  • Standardna pumpa rashladne tekućine: 6 bara / 60 l/min

  • Kapacitet spremnika rashladne tekućine: 510 L

  • Hlađenje uljem za oba vretena, sve ugrađene X/Y motore i oba motora pogonskih alata

  • Termička kompenzacija putem kontrolirane temperature ulja

• CNC upravljanje

  • Fanuc 31i-T Plus s iHMI-jem, 15" zaslonom osjetljivim na dodir

  • Vodič za korištenje i konverzacijsko programiranje

  • Ethernet i USB povezivost

  • Mogućnost daljinske pomoći

  • Spremni za Industriju 4.0

  • 14 kontroliranih osi: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Simultano upravljanje 4 osi po kanalu

  • Funkcije: Kruto narezivanje navoja, tokarenje poligona, cilindrična interpolacija, interpolacija polarnih koordinata, glodanje zupčanika i mogućnost snažnog struganja

• Ključne prodajne prednosti

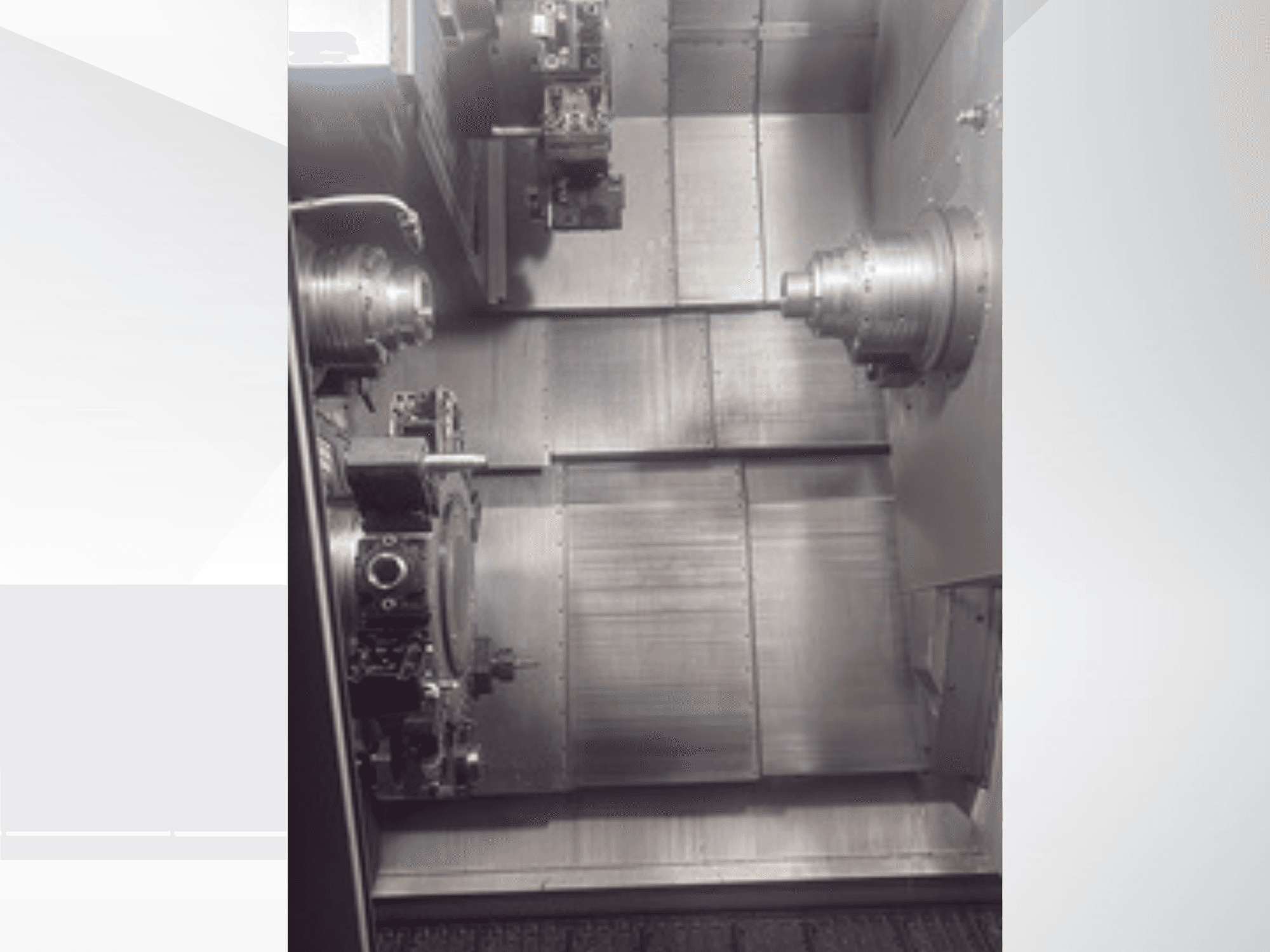

  • Dvostruko vreteno + dvostruke revolverske glave s Y-osi

  • Mogućnost simultane obrade s 4 alata

  • Potpuno ugrađena arhitektura motora (bez remena)

  • Kapacitet šipke 66 mm na oba vretena

  • Alati s pogonom od 12.000 o/min

  • Superponirana obrada s pomičnim pomoćnim vretenom

  • Pogodno za proizvodnju velikih količina dijelova u automobilskoj, hidrauličnoj, zrakoplovnoj i preciznoj tokarenoj industriji

Dodatna oprema

• Opcionalna pumpa za rashladnu tekućinu visokog tlaka: 15 bara

• Opcionalni kontravršilac

• Nije navedeno u navedenim informacijama: roboti, automatizacija, transporter strugotine, dodavač šipki
