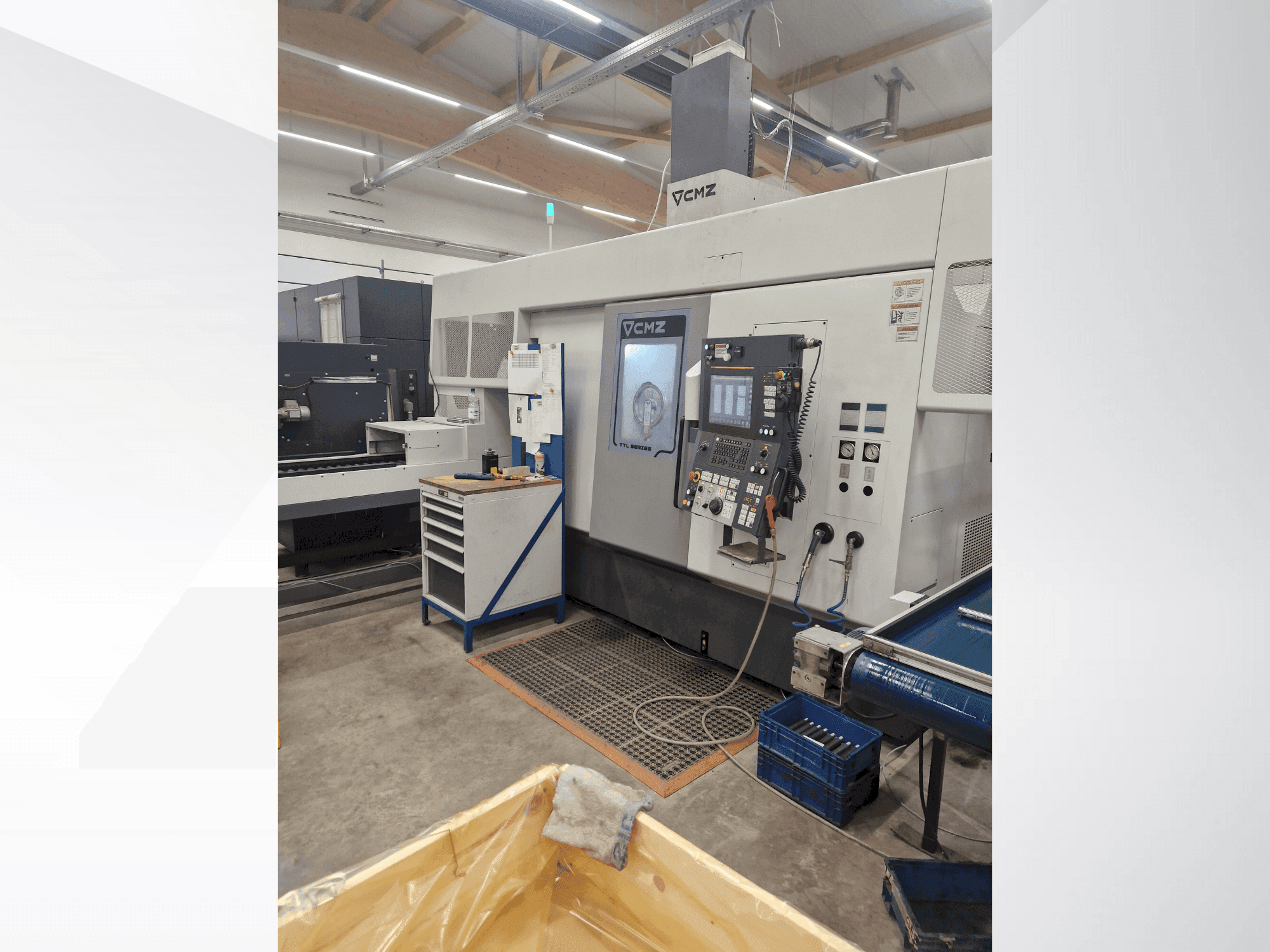

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Prednosti stroja

Tehničke prednosti stroja

- Napon: 400 V AC

- Faze: 3 + N + PE

- Frekvencija: 50 Hz

- Maksimalna snaga: 90 kVA

- Maksimalna struja: 125 A

- Pneumatski tlak: 6 bara

- Strojni jezik: njemački

- Upravljački sustav: Fanuc (G kodovi tip A)

- Oprema lijevog vretena: LPS sustav, aksijalni graničnik, dovod rashladne tekućine kroz vreteno, stezna glava Hainbuch AXFIX 65 (standardna) 2703/0008

- Oprema desnog vretena: LPS sustav, dovod rashladne tekućine kroz vreteno, dugačka verzija kontrašilice za obrtni centar CM 3, stezna glava Hainbuch AXFIX 65 (standardna) 2703/0008

- Uređaj za prednamještanje alata: Uključen uređaj za prednamještanje alata

- Odlaganje strugotine: Stražnji transporter strugotine s dvostrukim lancem

- Gornji revolver alata (T1): Visokotlačna pumpa za rashladnu tekućinu s 3 programabilna stupnja (35, 15 i 6 bara), uključujući filter od 75 µm

- Donja kupola alata (T2): Visokotlačna pumpa za rashladnu tekućinu s 3 programabilna stupnja (35, 15 i 6 bara), uključujući filter od 75 µm

- Karakteristike rashladne tekućine: Mlaznice rashladne tekućine iznad vretena, mlaznica za pranje rashladne tekućine, nadzor razine u spremniku

- Sustavi za praćenje: Upravljanje vijekom trajanja alata, Praćenje opterećenja alata

- Sustav za usisavanje: Priključna prirubnica Ø150, Usisna jedinica LTA E120-X1-H s montažnim dijelovima, crijevima i nosačem

- Automatizacija / Portalni utovarivač: GL20-11 3-osni CNC portalni utovarivač (putanja na obje strane), servo upravljana 2x180° dvostruka okretna hvataljka za dijelove osovine GLII, posebno kućište portala

- Rukovanje obratkom: Nosač obratka WS-700-3000 na prednjoj lijevoj strani, WS-700 s 3 reda V-vodilica (2 osovine po redu), CMZ nosač obratka za okrugli i četvrtasti materijal (V-oslon 90° verzija), Priključno sučelje za traku za istovar kupca

- Držači alata: 8x dvostruki radijalni držači za alate 20x20 (310.04.092046), 6x držači za alate za bušenje Ø32 H75 (310.04.092060), 2x TTL/10400/02 aksijalni držači za pogonjene alate ER32 s unutarnjim rashladnim sredstvom 70bar (12000 o/min), 2x TTL/10400/09 radijalni držači za pogonjene alate s unutarnjim rashladnim sredstvom 70bar ER16 (maks. 12000 o/min)

- Uključene čeljusti za hvataljke: Čeljusti za sirovine (32 mm/30-35 mm, 35 mm/35-40 mm, kvadratne 30 mm/30x30 mm), Čeljusti za gotove dijelove (32 mm/30-35 mm, 38-40 mm/35-40 mm, kvadratne 30 mm/30x30 mm)

- rotirajući prozorčić za pregled / lampica statusa stroja

- Cmz zahtijeva signal koji pokazuje da se dio može postaviti / izlazni signal koji pokazuje da se transporter može slobodno kretati
