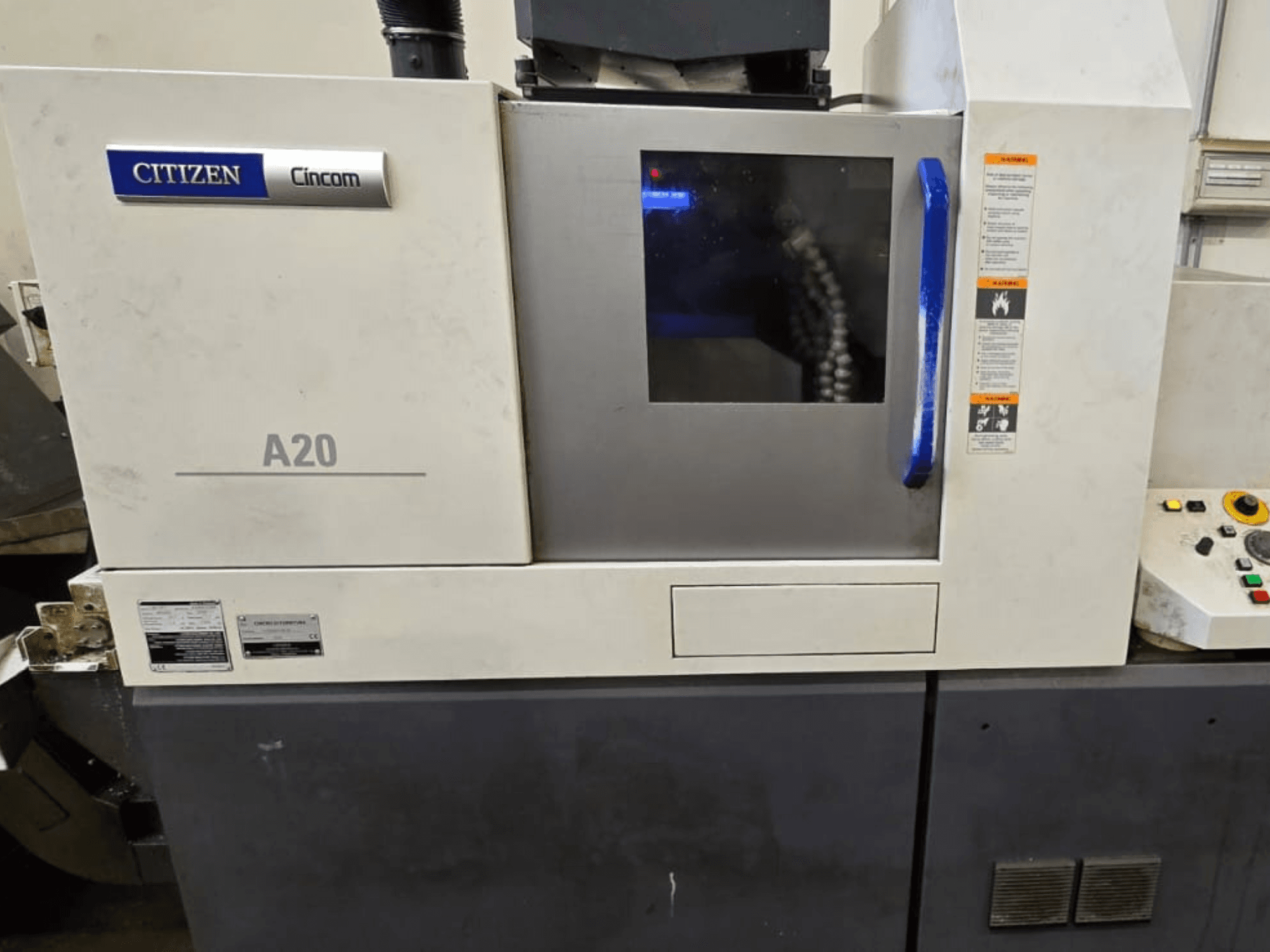

Citizen - A20IT-TUR-CIT-2018-00001

• Stanje: Pod naponom, vidljivo u radu

• Sati vretena: cca. 7.000 h

• Osi/konfiguracija:

  • Ukupno osi: 6 (5 linearnih: X1, Y1, Z1, X2, Z2 + C-os)

  • C-os: na glavnom i protuvretenu, rezolucija 0,001°, indeks 90° 0,27 s

• Radni kapacitet:

  • Maks. promjer šipke: standardno 20 mm; ugrađena opcija velikog provrta: 25,4 mm (1")

  • Maksimalna duljina obrade po stezanju: 200 mm sa sinkroniziranom vodećom čahuricom

  • Maksimalna projekcija od protuvretena: 80 mm

• Glavno vreteno:

  • Maks. brzina: 10.000 o/min (ograničeno na 8.000 o/min s promjerom cijevke od 25,4 mm parametrom)

  • Snaga motora: 2,2 / 3,7 kW

  • Maks. bušenje: Ø12 mm

  • Maksimalno navojno navoje: M8

• Protuvreteno:

  • Maksimalna brzina: 8.000 o/min

  • Snaga motora: 1,1 / 1,5 kW

  • C-os: Da, rezolucija 0,001°

• Sustav alata:

  • Ukupan broj pozicija alata: 22 + α

  • Alati uživo: Da

  • Pogonjeni alati: 4

  • Snaga motora pogonskog alata: 0,75 kW

  • Maksimalna brzina alata: 8.000 o/min

• Raspored alata:

  • Držač alata za više dijelova: 5 alata za tokarenje, 16 x 16 mm

  • Alati s križnim pogonom: 4 x ER16

  • Položaji prednjih alata: 4 fiksna pogonjena alata + 2 dvostruka ER11 položaja

  • Položaji stražnjih alata: 3 fiksna alata + 1 pogonjeni alat ER11 na protuvretenu

  • Promjer alata za bušenje: Ø25,4 mm na 3 pozicije

• Putovanja:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Posuđivanje/točnost:

  • Brzi pomak: 30 m/min (X/Y/Z)

  • Linearna rezolucija: 0,0001 mm

  • Rotacijska rezolucija: 0,001°

• Tekućine:

  • Kapacitet spremnika za ulje: 180 L

• Podaci o instalaciji:

  • Napajanje: 200 V ±10%, 50/60 Hz

  • Potrebna snaga: cca. 13 kVA (15 kVA s visokotlačnim rashladnim sredstvom)

  • Dovod zraka: 0,5 MPa, 100 NL/min

• Instalirane opcije:

  • Opcija velikog provrta S393 s provrtom vretena od 25,4 mm (1")

Dodatna oprema

• Dodavač šipki: LNS EXPR S3 320 Z, kapacitet 3 m, do Ø25 mm

• Visokotlačni sustav rashladne tekućine: Citizen 1,5 MPa, 15 L/min, filter od 50 μm

• Transporter strugotine: Zglobni tip, stražnje pražnjenje

• Ispuštanje dugih dijelova

• Jedinica za ekstrakciju (magla/para)
