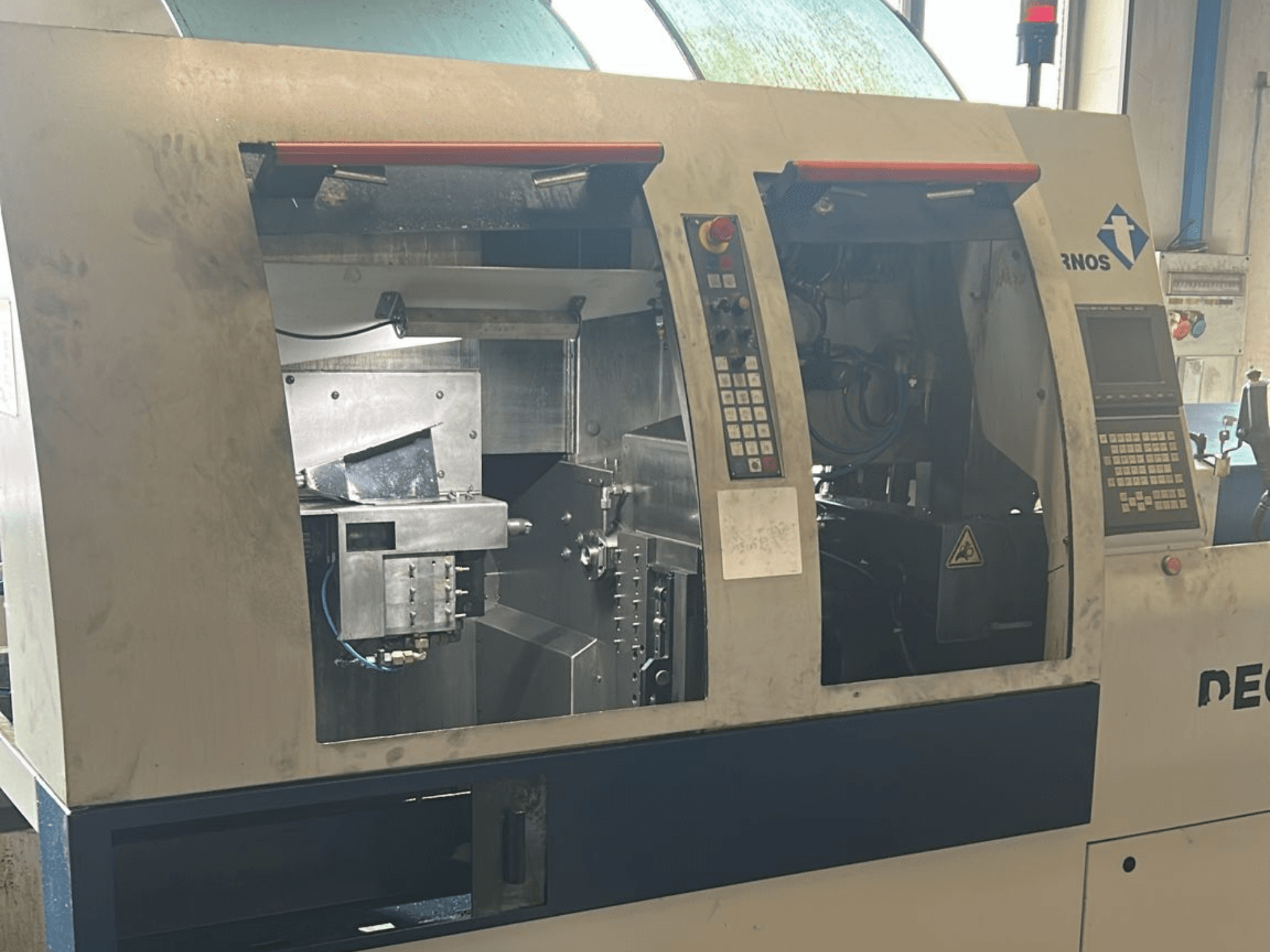

TORNOS - Deco 13 bIT-TUR-TOR-2004-00001

• Kapacitet:

  • Maks. promjer šipke: 13 mm

• Osi:

  • Broj osi: 6 (X1, Y1, Z1, X2, Y2, Z2)

• Glavno vreteno (S1):

  • Maks. kapacitet šipke: 16 mm

  • Preporučeni minimalni promjer šipke: 3 mm

  • Maks. duljina obratka: 160 mm

  • Vrsta stezne čahure: Schaublin F20

• Podvreteno (S2):

  • Maks. promjer dijela: 16 mm

  • Maks. duljina dijela (protivpokretačka operacija): 160 mm

  • Brzina vretena: 100–12 000 o/min

  • Stezna sila: 730 daN

• Pomicanje osi:

  • X1: 35 mm, Y1: 158 mm, Z1: 187 mm

  • X2: 118 mm, Y2: 160 mm, Z2: 174 mm

• Brzine dodavanja:

  • Maks. brzina osi: 20 m/min

• Vodilica:

  • Maks. prolaz šipke: 16 mm

• Sustav alata:

  • Linearni sustav alata (prednji + stražnji)

  • Broj pozicija alata: 6 (3 aksijalne + 3 transverzalne)

  • Razmak alata: 38 mm

  • Maks. rotirajući alati: do 3

• Pogonjeni alati (S3):

  • Maksimalna brzina: 8.000 o/min

  • Snaga: do 1,1 kW

  • Kapacitet bušenja: do 8–10 mm

  • Kapacitet navoja: M6–M8

• Brojačke operacije:

  • 3 radna položaja

  • Potpuna mogućnost strojne obrade (tokarenje, bušenje, narezivanje navoja, rezanje navoja)

• Sustav hlađenja:

  • Kapacitet ulja: 200 L

  • Spremnik za strugotine: cca. 100 L

Dodatna oprema

• Ulagač šipki (integrirani):

  • Maks. duljina šipke: 3,3 / 3,85 / 4,2 m

  • Minimalna duljina šipke: 1,2 m

  • Raspon promjera šipke: 3–16 mm

• Istovarivač dijelova

• Sustav uljne kupke

• RS232 sučelje

• Rasvjeta radnog prostora
