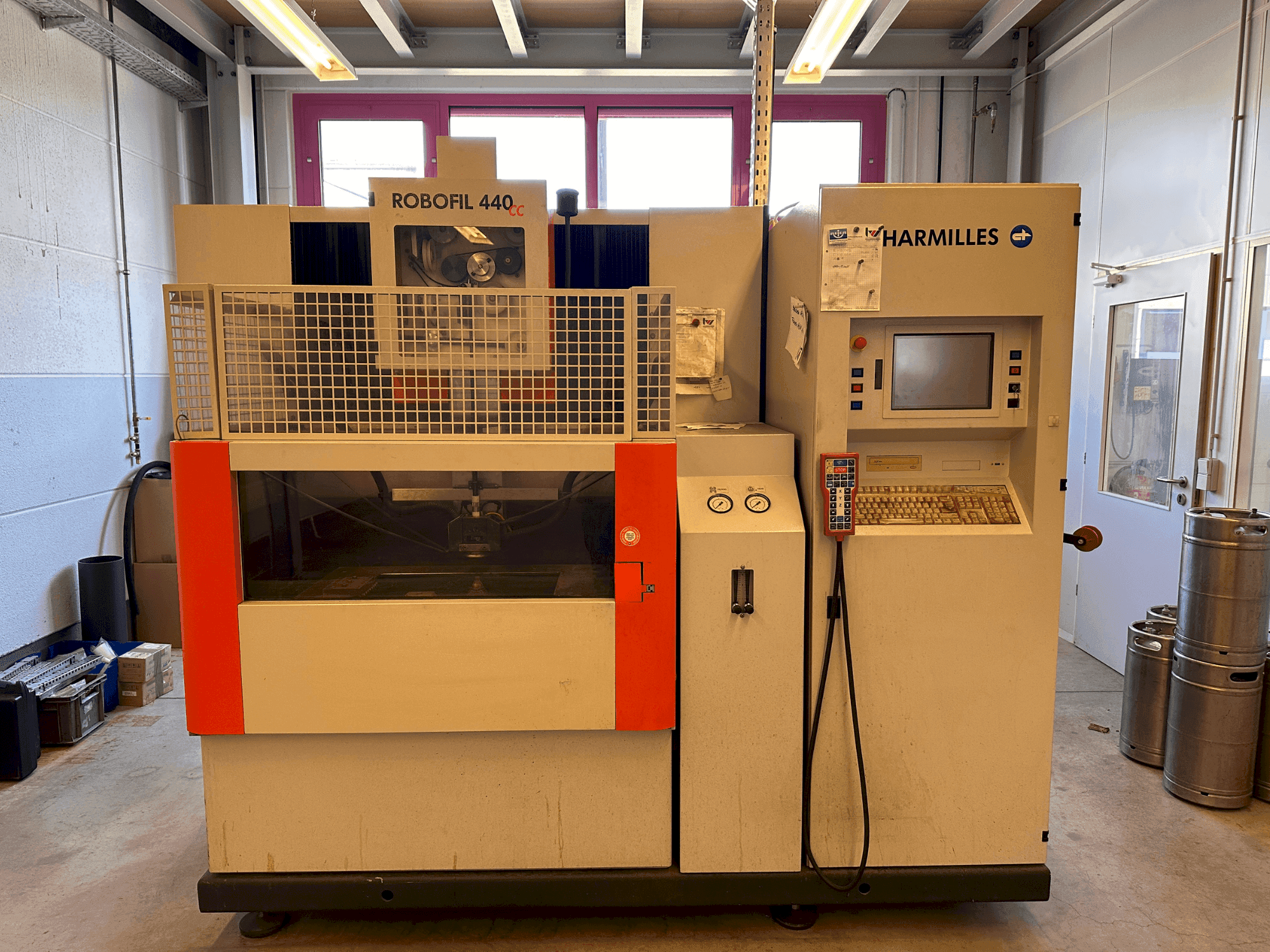

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001

Dodatne informacije

Prednosti stroja

• Tehničke prednosti stroja:
  • - Ukupni dielektrični volumen: 1200 l
  • - Min. /maks. Dielektrična debljina: 0/435 mm
  • - Standardne žičane vodilice: 0,25 mm
  • - Trofazni ulazni napon: 400 v
  • - Mrežna frekvencija (2 verzije): 50 ili 60 hz
  • - Faktor snage: 0,8
  • - Ukupna instalirana snaga: 10 kva
  • - Dopuštene fluktuacije: ±10%
  • - Dopušteni mikroprekidi: 4 ms
  • - Dovod komprimiranog zraka: 6-7 bara

Dodatne informacije

• - Kontroler Numeričko upravljanje TFT 12"/ Dimenzije cijelog sustava (ŠxDxV) mm 2600x2810x2240/ Ukupna težina sustava bez dielektrika kg 3300/ Ukupna težina sustava s dielektrikom kg 4450/ Radno područje/ Maks. dimenzije obratka mm 1200x700x400 Maks. težina obratka kg 1500/ Min./maks. debljina dielektrika mm 0/200/ Dovod komprimiranog zraka/ Tlak bar 6…7 bar/ Minimalni protok l/min 150/ Osi/ Hod X, Y, Z mm 550x350x400/ Hod U, V mm 550/350/ Kut konusa / visina °/mm ±30/400/ Rezolucija mjerenja X, Y, U, V, Z µm 0,05/ Brzina kretanja osi mm/min 0…3000/ Zaštita od kolizije za osi X, Y, U, V, Z/ Dielektrik/ Tip Deionizirana voda/ Ukupni dielektrični volumen L 1200/ Filterski ulošci 4/ Deionizacijske boce 1/ Ukupni volumen deionizacijske smole L 20/ Elektroda / Žica/ Standardne vodilice žice mm Φ 0,25/ Programabilna vlačna sila žice daN 0,3…2,5/ Programabilna brzina odmotavanja žice m/min 0,5…15/ Automatsko uvlačenje žice mm Φ 0,1/0,2/0,25/0,3/ Automatsko ponovno uvlačenje žice mm Φ 0,2/0,25/0,3/ Minimalni promjer pilot rupe za automatsko uvlačenje/ mm Φ 0,8/ Maksimalna visina za automatsko uvlačenje s žicom od 0,25 mm/mm 220/ Dopuštene težine i tipovi kalema žice kg prema DIN standardima: 1,6 (K100) – 8 (K160)/ prema JIS standardima: 3 (P3) – 5 (P5)/ Električni ormarić/ Trofazni ulazni napon V 400/ Mrežna frekvencija (2 verzije) Hz 50 ili 60/ Dopuštene fluktuacije ±10%/ Ukupna instalirana snaga: 10 kVA/ Dopušteni mikroprekidi u ms: 13,5 A/ Faktor snage: 0,8/ Zaslon: 12" TFT/ Dostupni standardni jezici: francuski, engleski, njemački, talijanski, španjolski/ Kapacitet korisničke memorije: 6 GB/ Operativni sustav: Windows XP SP2/ CD-ROM/ Ethernet priključak, USB/ Paralelni priključak/ Daljinski upravljač/ Alfanumerička tipkovnica: PC/ Dopušteni uvjeti okoline/ Temperatura za optimalnu točnost: 20±1°C/ Temperatura za optimalnu opremu: 15…30°C/ Dopuštena relativna vlažnost: 40…80%/ Maks. emisija buke stroja: 76 dB(A)/ Vrijeme toplinske stabilizacije: 3 h/ Stupanj zaštite električne opreme: IP 43
