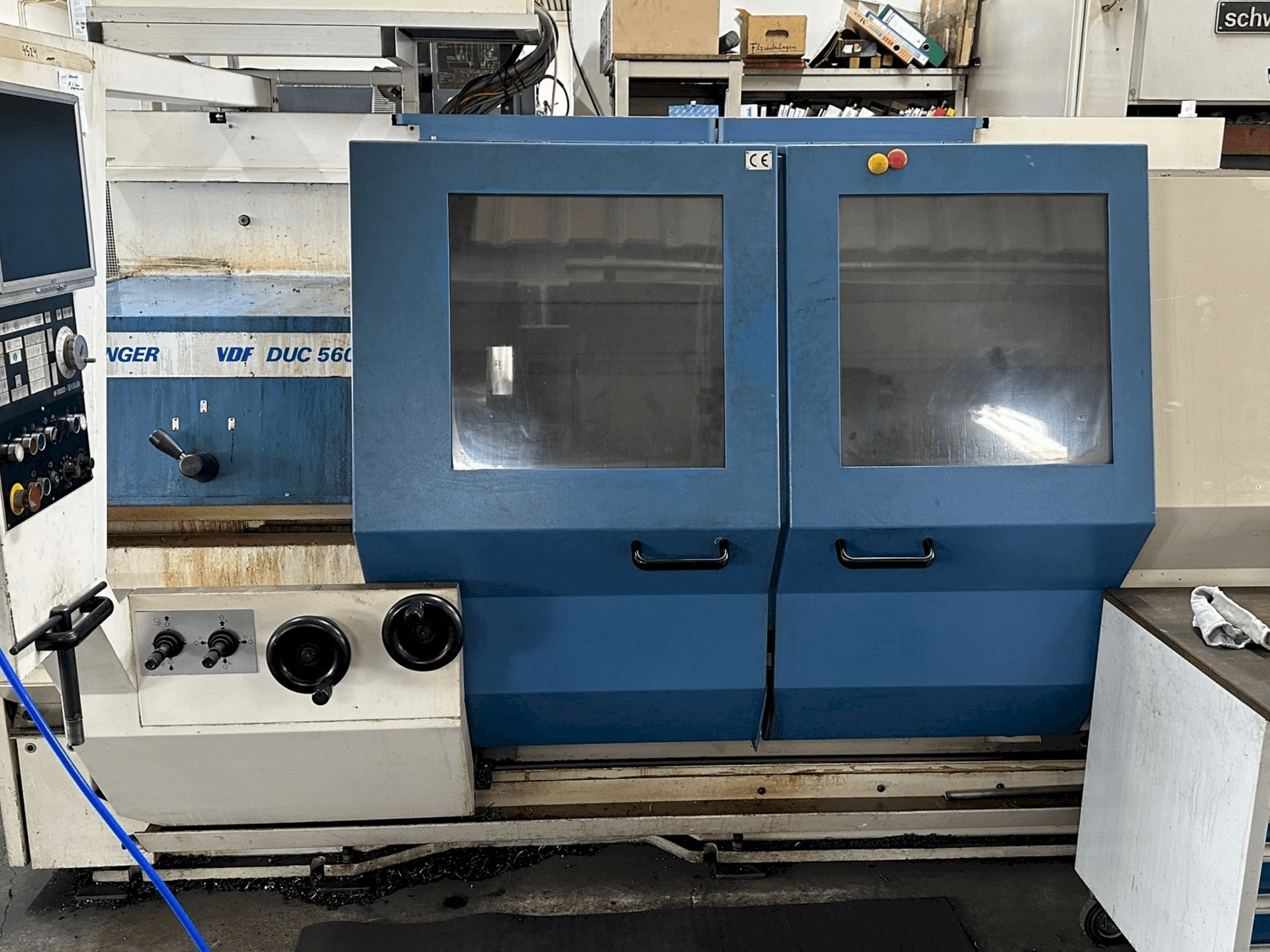

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Prednosti stroja

Kvalitativne prednosti stroja

• Provrt vretena: 62 0 mm, unutarnji konus glavnog vretena: 70 metara.
• Kontinuirano varijabilni trofazni motor (ac motor): 0-120
• Pogonska snaga 60%/100%ed: 19/15 kw, moment max. 60%/100% ed: 1800/1400 nm
• Stupnjevi prijenosa: 2, kontrola posmaka %
• Konstantna brzina rezanja: 1-9999 m/min
• Utjecaj brzine: 50-120%, prikaz opterećenja u % na ekranu: 0-140%
• Trofazni servo pogoni (izmjenični motor)
• Raspon posmaka ravno i uzdužno: 0,01-50 mm/okretaj, sila posmaka uzdužno: 12500 n
• Maks. Plan brzine napredovanja (brzi hod): 5 m/min, konvencionalni hod koljena po dužini: 5 m/min
• Konvencionalni plan nadstrešnice: 2,5 m/min, maksimalna brzina napredovanja uzdužno (brzi hod): 10 m/min

Tehničke prednosti stroja

• Promjer ljuljačke iznad kreveta: 570 mm
• Promjer ljuljačke preko čeonog tobogana: 365 mm
• Put pomaka prednjeg klizača: 345 mm
• Središnja visina iznad ravne tračnice: 280 mm
• Širina kreveta: 360 mm
• Duljina vodilice za krevet: 520 mm
• Širina prednje strane: 225 mm, duljina prednje strane: 680 mm
• Presjek tokarskog alata podignut prema din 770: max. 20 x 20 mm
• Glava vretena prema din 55 027: 8 veličina.
• Promjer vretena u prednjem ležaju: 100 0 mm
