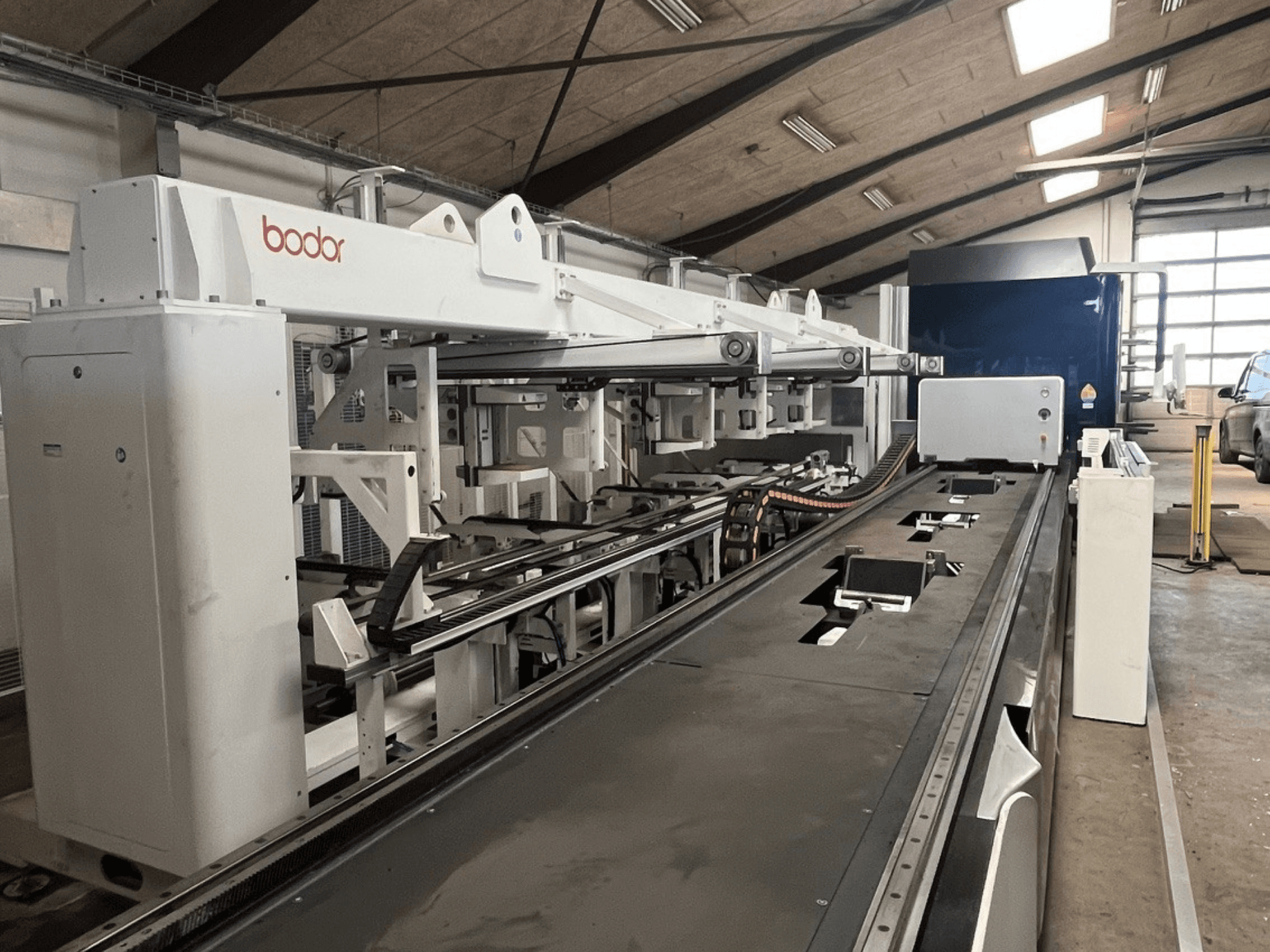

Bodor - T2-65-3000WDK-CUT-BOD-2024-00001

Model T230

Raspon veličina cijevi Okrugla cijev: φ8-φ230 mm

Kvadratna cijev: □8-□230 mm

Pravokutna cijev 230 mm ≥ Duljina stranice ≥ 8 mm

I-greda 10#-14#

Zahtjevi za cijevi

Promjer < φ50 mm

Debljina stijenke cijevi ≥1,2 mm;

Promjer ≥φ50 mm

Debljina stijenke ≥ 2,5% promjera cijevi

Maksimalno opterećenje pneumatske stezne glave 300 kg 46 kg/m

Maksimalna duljina obradive cijevi 6500 mm

Maksimalna duljina istovara 4500 mm

Najkraći preostali materijal 80 mm

Snaga lasera / Marka 3000W Bodor

Točnost pozicioniranja 0,05 mm

Točnost ponovnog pozicioniranja 0,03 mm

Maks. ubrzanje 1,5 G

Ukupne dimenzije stroja

12650 mm × 2350 mm × 2500 mm

Ukupna težina 5060 kg
