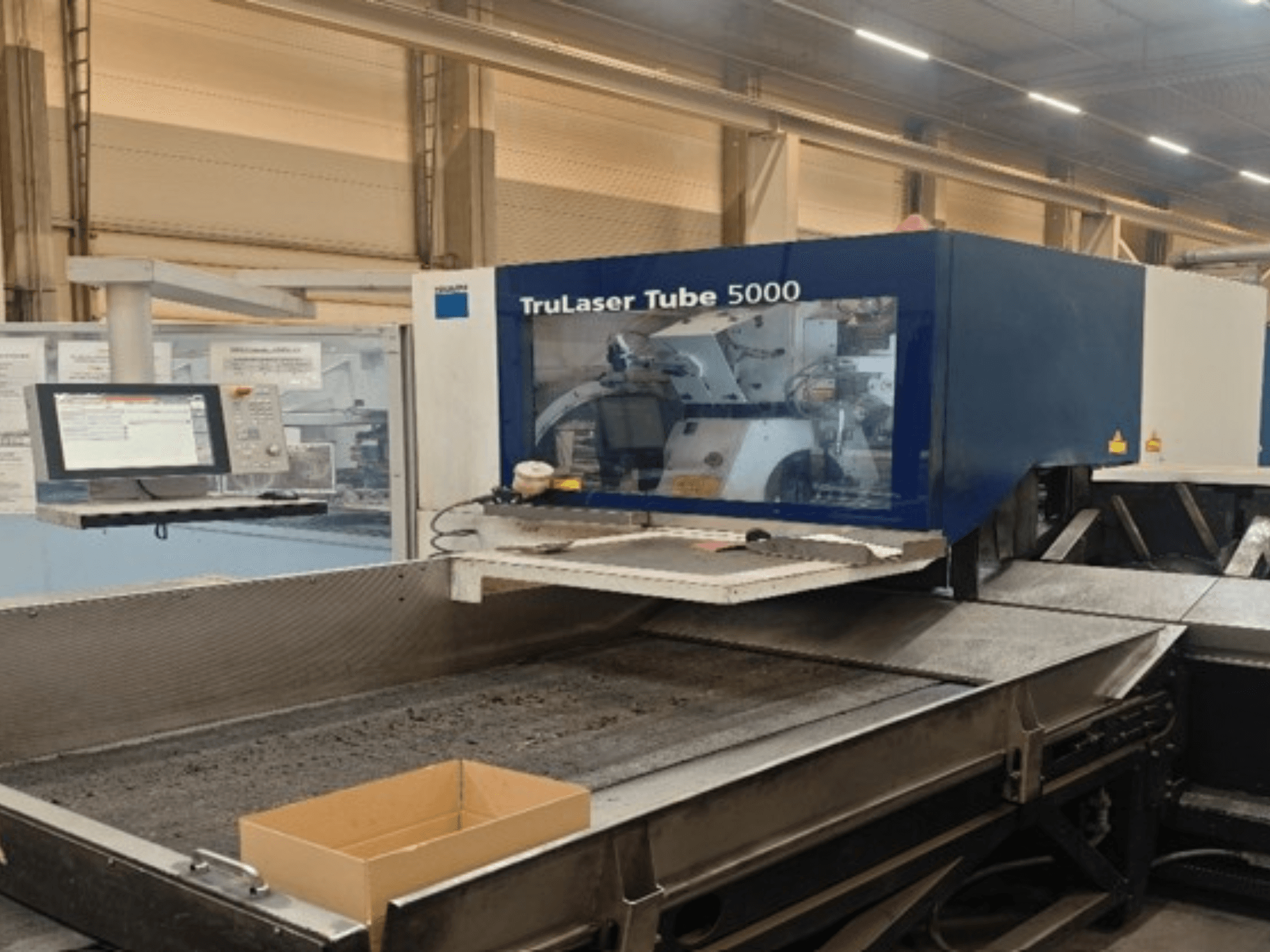

Stroj za rezanje cijevi proizveden 2015. godine. Ovaj TRUMPF TruLaser Tube 5000 ima radni raspon od 6500 mm na X-osi i 310 mm na Y-osi, s maksimalnom duljinom obratka od 3000 mm. Podržava različite promjere cijevi i ima maksimalnu težinu obratka od 130 kg. Ako tražite visokokvalitetne mogućnosti rezanja cijevi, razmislite o stroju TRUMPF TruLaser Tube 5000 koji imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: TRUMPF
- godina: 2015.
- MODEL: TruLaser Tube 5000
- radni sati: 67121
- namjena: Rezanje
- Lokacija: Češka
- vrsta stroja: Stroj za rezanje cijevi
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - TRUMPF TruLaser Tube 5000
Kontrolna jedinica
- Marka kontrole: SIEMENS
- Model kontrole: SINUMERIK 840D SL
Dimenzije
- Visina stroja: 2800 mm
- Duljina stroja: 16000 mm
- Težina stroja: 17000 kg
Pokret
- Broj osi: 5
- Putovanje osi X: 6500 mm
- Putovanje osi Y: 310 mm
- Putovanje osi Z: 170 mm
Tehničke specifikacije
- Snaga lasera: 2 kW
Dodatne informacije
Radni raspon osi A1 (izvlačna stezna glava): nx 360°
Radni raspon osi A2 (stanica za pomicanje): nx 360°
Maks. duljina obratka sirovine: 6500 mm
Minimalna duljina obratka sirovine: 3000 mm
Min./maks. vanjski promjer obratka (kružni): 20–152 mm
Min./maks. duljina stranice obratka (pravokutan, na maksimalnom opisanom krugu 170 mm): 20–150 mm
Maks. duljina gotovog komada: 3000 mm
Minimalna duljina ostatka cijevi obratka: 120 mm
Maks. duljina otpada obratka: 400 mm
Dimenzije snopa, maks. presjek: 600 x 750 mm
Dimenzije snopa, maks. težina: 4000 kg
Težina materijala maks. težina obratka: 130 kg (opterećenje 6,5 m)
Težina materijala maks. težina obratka po metru: 20 kg/m
Brzine X osi (+): 170 m/min
Brzine X osi (-): 100 m/min
Brzine Y osi: 60 m/min
Brzine Z osi: 60 m/min
Brzine osi A: 780 °/s
Točnost pozicioniranja, odstupanje položaja Pa: ±0,2 mm / ±0,015°
Točnost pozicioniranja, srednja disperzija položaja Ps: ±0,06 mm / ±0,005°
Najmanja programabilna duljina puta: ±0,01 mm / ±0,001°
Žarišna duljina glave za rezanje objektiva: 155 mm
Dubina 7000 mm; Duljina 16000 mm (utovar 6,5 m, istovar 3 m)
Dodatna oprema
Mogućnost smanjenja minimalnog vanjskog promjera kružne cijevi na 15 mm (s 20 mm)
Mogućnost smanjenja minimalne duljine stranice pravokutne cijevi na 15 mm (s 20 mm)
Mogućnost povećanja maksimalne duljine gotovog dijela na 6500 mm (s 3000 mm)
Opcija „Duljina gotovih dijelova +1,5 m“: dodaje 1500 mm duljini gotovog dijela
Opcionalni sustav utovara od 8,0 m: povećava maksimalnu težinu obratka na 160 kg (sa 130 kg)
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
