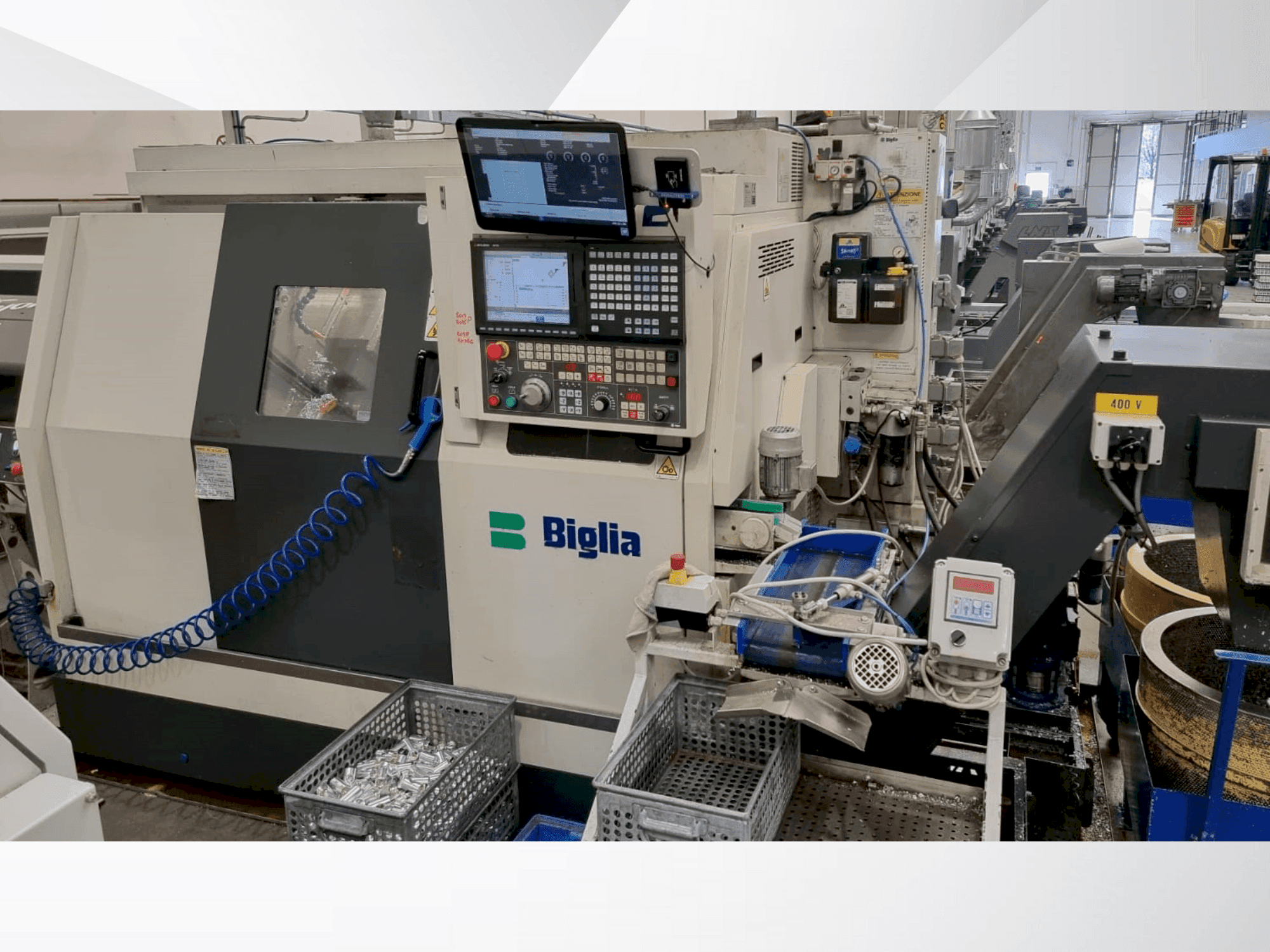

Biglia - B436 Y2IT-TUR-BIG-2017-00001

Dodatna oprema

• Nosač alata / Revolver 1 s 8 mjesta za alate / Sustav alata cilindrična drška 25 x 48 mm / Revolver 2 sa 6 pozicija za alate.
• Transporter strugotine: Visina ispuštanja 650 mm / Hidraulički sustav: Brzina isporuke 19 l/min. / Tlak sustava 90 bara.
• Volumen punjenja 50 litara / Sustav rashladne tekućine: Protok 40 l/min / Tlak sustava 4 bara / Volumen punjenja 210 litara.
• Uređaj za dovod materijala: Promjer šipke maksimalno 52 mm.
• Hod pomicanja maks. 80 mm / Sila pomicanja 3000 N / Uređaj za izbacivanje za sinkronizirano vreteno: Hod izbacivanja 40 mm.
• Hidraulički uređaj za izbacivanje i ispiranje: Hod izbacivanja 40 mm / Uređaj za povratno bušenje: Maks. 5 stacionarnih alata.
• Maks. 3 stacionarna i 2 pogonjena alata / Brzina 6000 min-1. / Okretni moment 8 Nm / Otvor za montažu alata 25 mm.

Prednosti stroja

Tehničke prednosti stroja

• X-os: 85 mm (x₁ os), 85 mm (x₂ os), 170 mm (x₃ os) / y-os: 50 mm (+25/-25) (y₁ os), 50 mm (+25/-25) (y₂ os) / z-os: 300 mm (z₁ os), 300 mm (z₂ os), 340 mm (z₃ os).
• Hidraulički sustav: kapacitet spremnika: 25 litara / snaga motora: 2,2 kw / maksimalni tlak: 40 bara.
• Sustav podmazivanja: kapacitet spremnika: 3 litre / stroj ima ce certifikat.
• Motorizirani prijenos kupole: snaga motora vretena alata: 2,2 kw.
• Maksimalni okretni moment: 22 nm.
• Promjer bušilice: 20 mm.
• Revolveri: držač alata kompatibilan s držačima alata tipa: biglia. / dimenzije drške alata: 16x16 mm. / promjer šipke za bušenje: 20 mm.

Dodatne informacije

Snaga: 40 kW, 70 A. Upravljačka ploča: BIGLIA. Napajanje: 400V 50Hz. Radno područje: Maksimalni promjer tokarenja šipke: 36 mm. Promjer cijevi prolaza šipke: 37,5 mm. Glavno vreteno: Maksimalna brzina: 7000 o/min. Tip prirubnice vrha vretena: 115 mm. Otvor vretena: 46 mm. Unutarnji promjer tri prednja ležaja: 75 mm. Snaga motora vretena: 11 kW. Kontinuirana snaga motora vretena: 7,5 kW. Konstantna snaga od: 1700 o/min. Maksimalni okretni moment: 62 Nm. Potisni presjek cilindra zatvaranja stezne glave: 75 cm². Hod cilindra zatvaranja stezne glave: 26 mm. Podesiva sila zatvaranja od 5 do 30 bara. Maksimalna sila stezanja: 2250 daN. Protivvreteno: Maksimalna brzina: 7000 o/min. Tip prirubnice vrha vretena: 115 mm. Otvor vretena: 46 mm. Unutarnji promjer triju prednjih ležajeva: 75 mm. Snaga motora vretena: 11 kW. Kontinuirana snaga motora vretena: 7,5 kW. Konstantna snaga od: 1700 o/min. Maksimalni okretni moment: 62 Nm. Potisni presjek cilindra za zatvaranje stezne glave: 75 cm². Hod cilindra za zatvaranje stezne glave: 26 mm. Podesiva sila zatvaranja od 5 do 30 bara. Maksimalna sila stezanja: 2250 daN. Gornji poprečni klizač: Z₁ os (uzdužni klizač): Maksimalni hod: 300 mm. Promjer/korak vijka: 25/10 mm. Maksimalna brzina brzog pomicanja: 30 m/min. X₁ os (poprečni klizač): Maksimalni hod: 85 mm. Promjer/korak vijka: 25/10 mm. Maksimalna brzina brzog pomicanja: 15 m/min. Y₁ os (vertikalni klizač): Maksimalni hod: 50 mm (+25/-25). Promjer/korak vijka: 25/5 mm. Maksimalna brzina brzog pomicanja: 15 m/min. Donji poprečni klizač: Z₂ os (uzdužni klizač): Maksimalni hod: 300 mm. Promjer/korak vijka: 25/10 mm. Maksimalna brzina brzog pomicanja: 30 m/min. X₂ os (poprečni klizač): Maksimalni hod: 85 mm. Promjer/korak vijka: 25/5 mm. Maksimalna brzina brzog pomicanja: 15 m/min. Y₂ os (vertikalni klizač): Maksimalni hod: 50 mm (+25/-25). Promjer/korak vijka: 25/5 mm. Maksimalna brzina brzog pomicanja: 15 m/min. Poprečni klizač protuvretena: Z₃ os (uzdužni klizač): Maksimalni hod: 340 mm. Promjer/korak vijka: 25/10 mm. Maksimalna brzina brzog pomicanja: 30 m/min. X₃ os (poprečni klizač): Maksimalni hod: 170 mm (+85/-85). Promjer vijka: 25/5 mm. Maksimalna brzina brzog pomicanja: 15 m/min.
