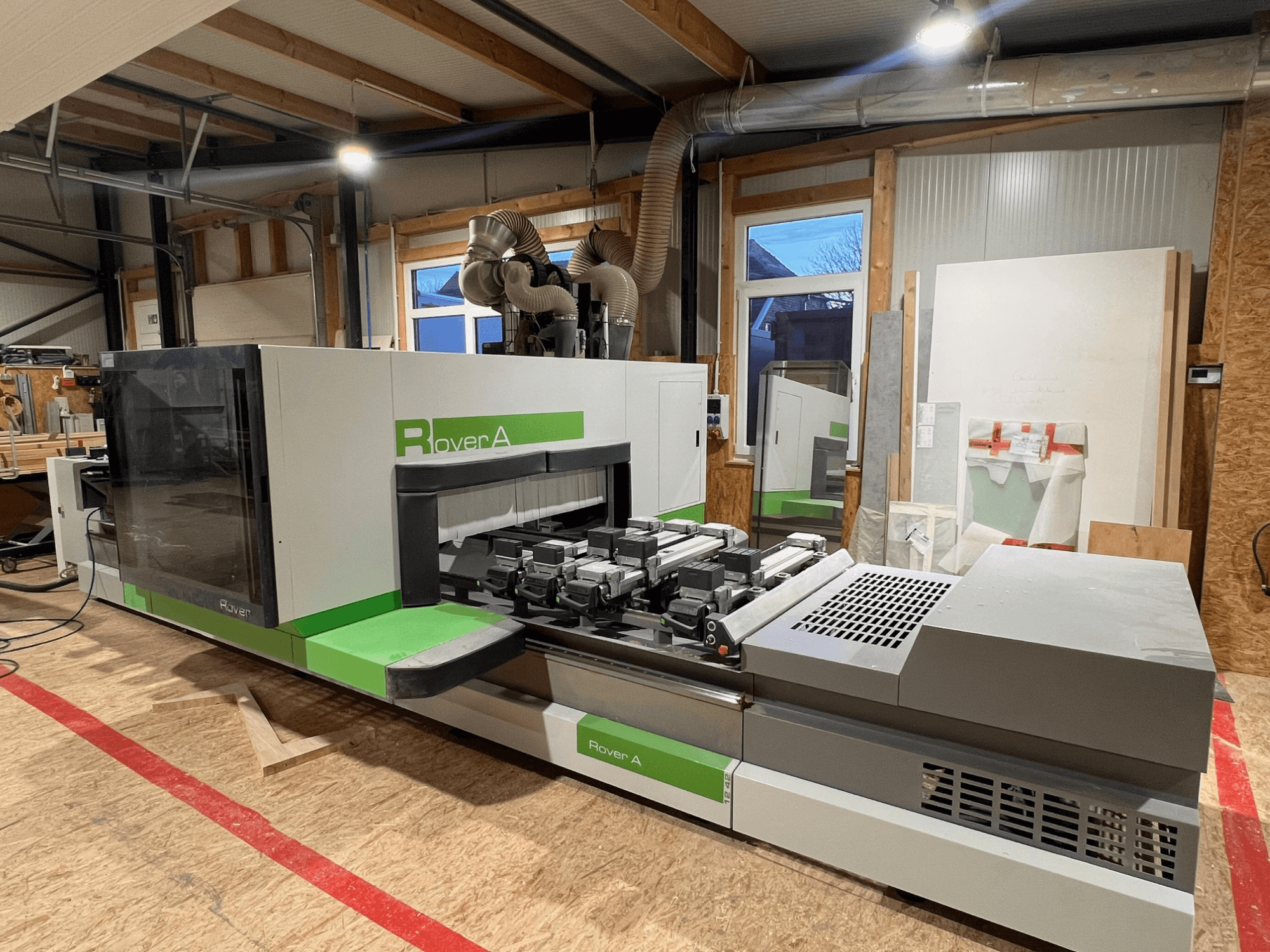

BIESSE - Rover A 1242DE-CNC-BIE-2021-00001

• Radni raspon

  • Y (5 osi): 1270 mm

  • Y (4-osno): 1260 mm

  • Z (s vakuumskim modulima H=74 mm): 230 mm

  • Z (s vakuumskim modulima H=29 mm): 275 mm

• Osovine i pogoni

  • X i Y: Pogon s letvom i zupčanikom; klasa točnosti 6

  • Z: Kuglični vijak s prednapetom maticom; klasa točnosti ISO C7

  • Motori: Motori bez četkica s digitalnim pogonom putem Mechatrolink sustava

• Upravljački sustav i PC hardver

  • Upravljanje: BH660 (računalno) s WRT (Windows Real Time) tehnologijom

  • CPU: Intel Core i5 ili noviji

  • RAM: 16 GB

  • Pohrana: 256 GB SSD ili više

  • Monitor: 21,5-inčni LCD zaslon u boji

  • Operativni sustav: Windows s proširenjem za upravljanje procesima u stvarnom vremenu

  • Povezivost: Ethernet kartica; USB priključci

• Električni i pneumatski

  • Napajanje: 380 / 400 / 415 V – 50/60 Hz

  • Upravljački napon: 24 V DC (stabilizirano napajanje)

  • Hlađenje ormara: Klima uređaj za rad do 40°C (104°F)

  • UPS (neprekidni izvor napajanja): vrijeme rada 7–10 minuta za zaštitu podataka

• Potpora obratka (ATS sustav)

  • Oslonci obratka: 8 ATS aluminijskih nosača na linearnim vodilicama

  • Nosači modula: 24 nosača (132 × 132 × V41,5 mm) s pneumatskim stezanjem

  • Pomoćnik za postavljanje (SA): Ručno pozicioniranje s LED indikatorima; preciznost ±1,5 mm

  • Vakuumske zone: 2 neovisna radna područja u X; 2 neovisna područja stezanja u X

• Softver i licenciranje

  • Primarni softver: NC-HOPS 7 MacroCAM

• Sigurnost i održavanje

  • Sigurnosni sustav: Sustav odbojnika (prednji i stražnji) za trenutno zaustavljanje u slučaju sudara

  • Zaštita: Prozirna prednja ploča od polikarbonata i poklopac koji apsorbira zvuk

  • Podmazivanje: Automatski sustav podmazivanja za linearne vodilice i zupčanik/letvu

Dodatna oprema

• Vakuumske pumpe (podržano/opcionalno): Do dvije jedinice, 90/100 m³/h ili 250 m³/h svaka
