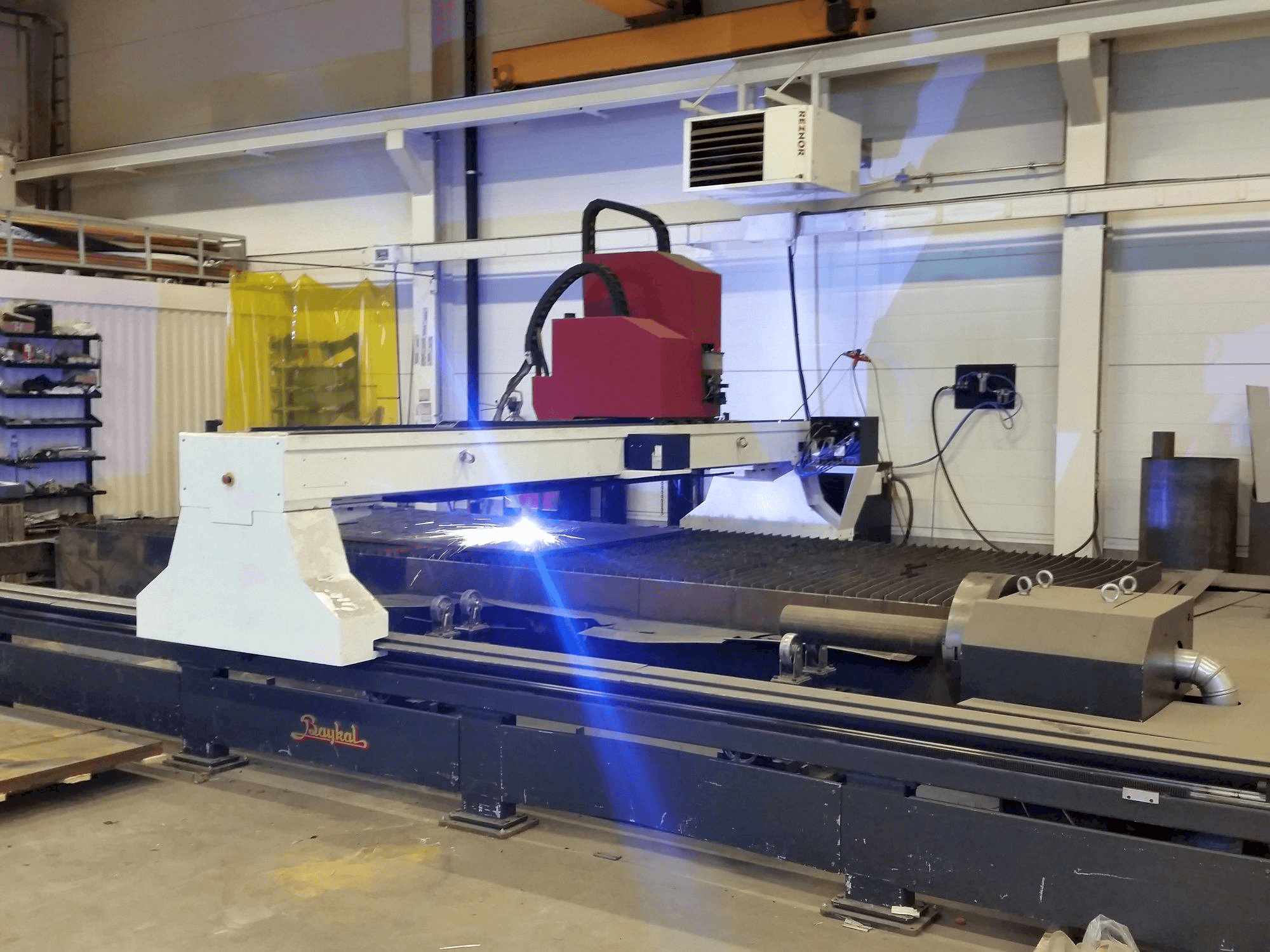

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Prednosti stroja

Kvalitativne prednosti stroja

• Stol za rezanje je neovisno konstruiran od poprečne grede i okvira stroja, kako bi se postigla točnost pozicioniranja pod bilo kojom težinom na stolu.
• Rezna glava ima senzore za automatsko podešavanje visine rezanja rezne glave.
• Zaštita od sudara na glavi za plazma rezanje, stroj dolazi sa električnom opremom za: 400v
• Sekcioni stol za rezanje integriran s automatskim sustavom za izvlačenje, otvori za izvlačenje koji se otvaraju na radnoj površini za bolje izvlačenje, glava za plazma rezanje: uključujući lanac za povlačenje kabela
• "jedinica za napajanje plazmom visoke razlučivosti, softver za programiranje za ugniježđivanje/optimizaciju dijelova putem računala, regulator: jedan izlaz
• Ručna/automatska plinska konzola za odabir plazme i aditivnih plinova, jedinica filtera za zrak visokog kapaciteta za skupljanje prašine i dima (opcija), paket crijeva: paket crijeva za izvor rezanja, dovod plina: paket crijeva za dovod plina
• Jedan set potrošnog materijala (mlaznice, elektroda, držač mlaznice, razdjelnici itd. ), brzina pozicioniranja: do 20 000 mm/min
• Radna temperatura: između -10° c do +30° c, ispušni sustav: cnc upravljanje s pneumatskim otvorima, motorne osi: lijeva i desna strana dva izmjenična motora bez četkica, poprečne y osi: dvostrano preko pogona sa zupčastom letvom i zupčanikom, motor x os: izmjenični servo motor bez četkica, poprečna x os: preko zupčaste letve i zupčanika
• Operacija os y : dvostrana, dvosmjerna uzdužna operacija, operacija x os : dvostrana poprečna operacija, vodilica y os : linearne vodilice, vodilica x os : linearna vodilica, vodilica x os : linearna vodilica
• Izvor plazme: hypertherm hydefinition plasma hpr260xd s, auto plinska konzola, kontrola: technos pc12 (proizvedeno u sad-u) baziran na windowsima, softverski paket: lantek softver za ugniježđivanje za računalo (lantek expert ii)

Tehničke prednosti stroja

• Funkcija rezanja cijevi Ø50-600mm
• Kosa glava
• Jedinica za bušenje i navoj sa 6 mjesta, svrdlo maks. Ø20 mm, maks. Navoj Ø16 mm
• Stacionarna upravljačka ploča umjesto ploče na reznoj grani, postavljena na lijevoj strani stroja gledano sprijeda.
• Širina rezanja: 2200 mm
• Duljina rezanja: 6400 mm
• Dvostrani sinkronizirani servo pogon na y osi = uzdužno kretanje rezne glave
• Jedan sinkronizirani servo pogon na x osi = poprečno kretanje rezne glave
• Ac servo motori (bez četkica)
• Velika brzina pozicioniranja 20 mt/min s ± 0,05 mm točnosti pozicioniranja
