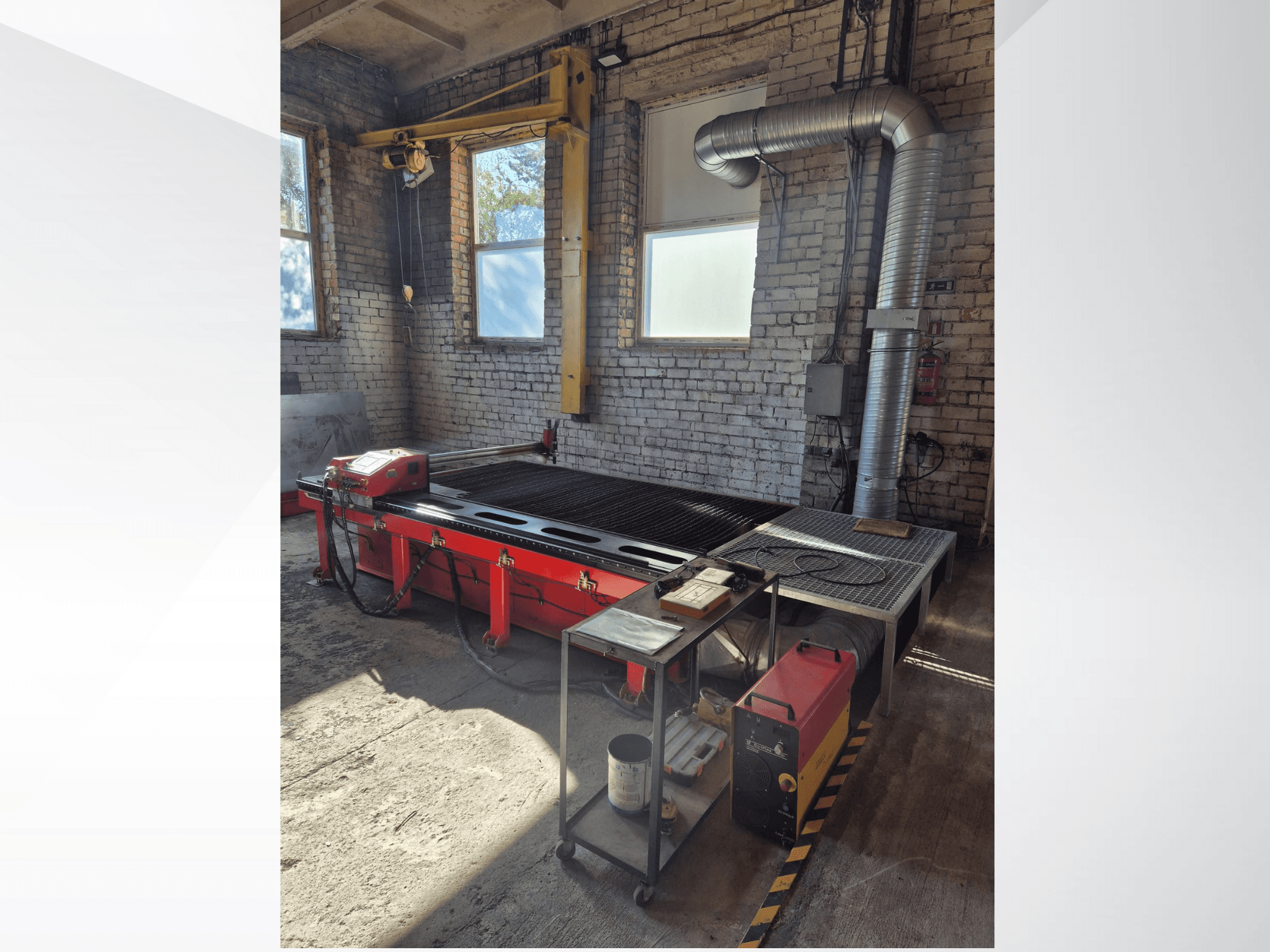

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Dodatne informacije

• Osi: 2

• Efektivna površina rezanja: 1500 x 3000 mm

• Maksimalna debljina rezanja: do 50 mm

• Brza brzina kretanja: 4000 mm/min

• Maksimalna brzina rezanja: 3000 mm/min

• Upravljanje: KOIKE D420

• Kontrolne funkcije: Rotacija, zrcaljenje, ugniježđivanje, oporavak, odabir točke probijanja

• CNC zaslon: 7” u boji, višejezični

• Ulaz podataka: USB / MDI

• Format programa: EIA

• Softver: KOIKE PNC-CAM Expert V2E + FastCAM licenca

• Unaprijed instalirani uzorci rezanja: 47 oblika

• CAD uvoz: DXF, DWG

• Automatsko ugniježđivanje / sekvenciranje: Da

• Motori: Koračni motori (X/Y), istosmjerni motor za podizač plamenika

• Ulazni napon: 1~ 200–240 V, 50/60 Hz

• X/Y pogon: Zupčanik i letva, linearne vodilice

• Držač svjetiljke: Ø35 mm

• Početna kontrola visine plamenika: Da

• Zaštita od sudara s plamenikom: Da

• Kontrola visine napona luka: Da (1:1 ili 50:1)

• Izvor plazme: Kjellberg CutFire 100i (100A)

• Mrežni napon: 3~ 400V ±10%, 50 Hz

• Potrošnja energije: 16,6 kVA (100% radni ciklus)

• Struja rezanja: 35–100 A

• Radni ciklus: 100% pri 100 A

• Raspon rezanja: 1–20 mm (preporučeno), maks. 40 mm

• Debljina probijanja: do 20 mm

• Napon otvorenog kruga: 330 V DC

• Učinkovitost: 0,92

• Faktor snage: 0,97

• Hlađenje: Zračno hlađenje (ugrađeni ventilator), hlađenje plinom plamenika

• Dovod plina: Zrak, 5,5 bara, 220 Nl/min

• Klasa zaštite: IP21

• Težina: 50 kg

• Dimenzije: 710 x 280 x 590 mm

• Izvor plazme

• Upravljačka jedinica

• Prijenosno računalo s FastCAM licencom

• Plazma stol 3000 x 1500 mm (4 usisne komore)

• Ventilacijska jedinica s otvorima

• Dizalica – nosivost 500 kg

• Klipni kompresor 5,5 kW, 270 L, 10 bara

• Sušilica zraka 1500 L/min

• Magnet za podizanje i hvataljka za lim

• Mlaznice, elektrode i rezervni dijelovi
