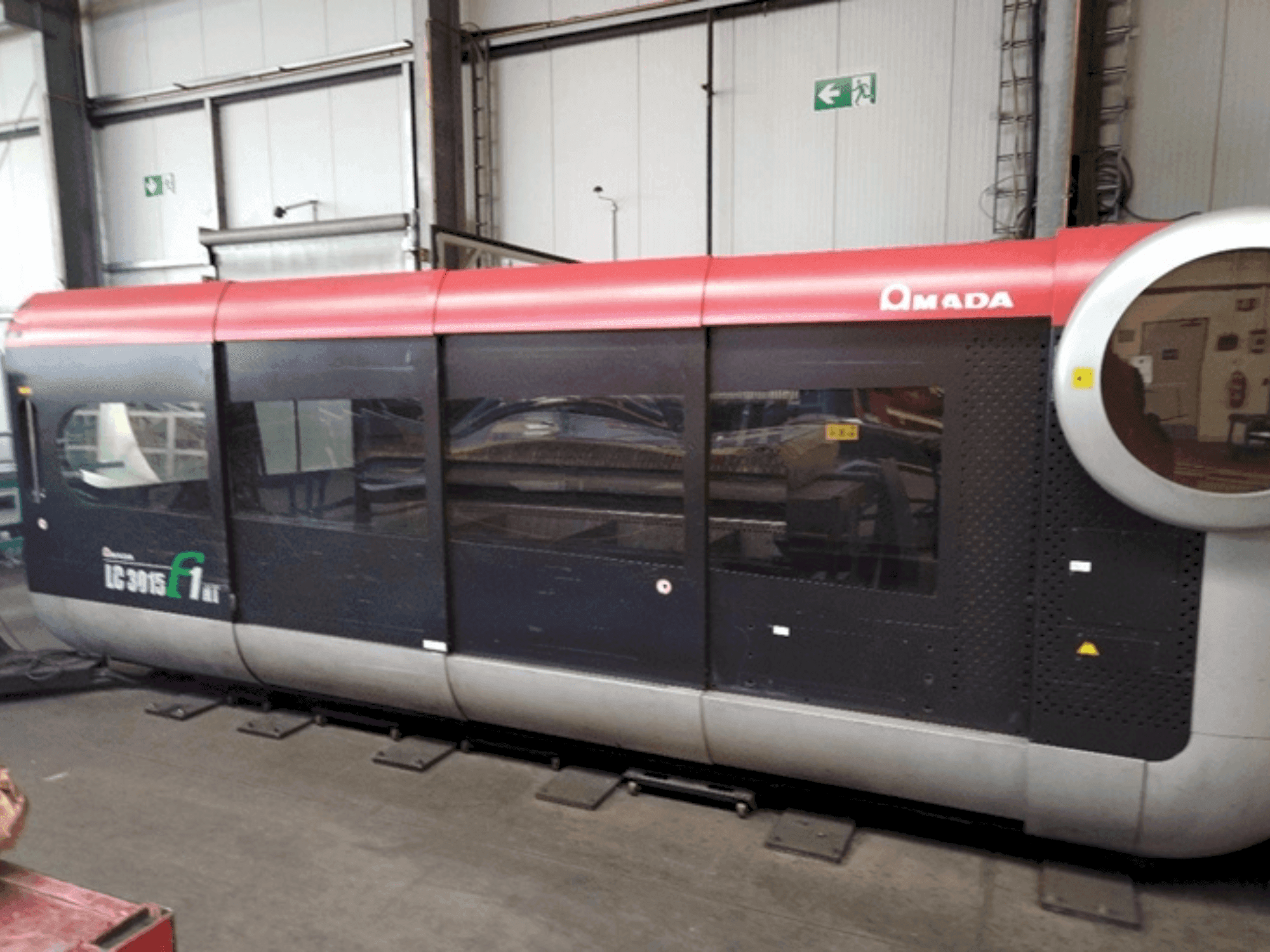

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Prednosti stroja

Tehničke prednosti stroja

• Potrebna snaga: 98 kva
• Kapacitet: 4 kw
• Laserski rezonator: af4000i-b
• Transformator: marx tg 516

Dodatne informacije

Stroj s transportnom kutijom (D x Š x V): 7120 × 3150 × 2370 mm Težina (s transportnom kutijom): 13.500 kg Laserski rezonator (D x Š x V): 2460 × 1140 × 1965 mm Težina laserskog rezonatora: 1.300 kg Kombinirana jedinica (D x Š x V): 2332 × 1638 × 2201 mm Kombinirana težina jedinice: Otprilike 1.750 kg Transformator (D x Š x V): 950 × 800 × 950 mm Težina transformatora: 484 kg Mjenjač paleta (D x Š x V): 3868 × 2352 × 1010 mm Težina mjenjača paleta (bez podiznih kugličnih nosača): 2.450 kg Težina mjenjača paleta (s podiznim kugličnim nosačima [opcija]): 3.500 kg Električni priključci Ukupni priključak snage sustava: 400 V / 127 KVA Priključak snage transformatora: 400 V / 89 kVA / 160 A Priključak za napajanje kombinirane jedinice: 400 V / 38 kVA /55A Priključak za napajanje laserskog rezonatora: 200 V / 55 KVA Priključak za napajanje upravljanja i pogona: 200 V / 34 kVA Radni napon: 3×400 V (±10%)/PE/50 Hz Maks. potrošnja struje: 55 A Nazivna snaga transformatora: 89 KVA Nazivni primarni napon transformatora: 3×400 V (±10%) Nazivni sekundarni napon transformatora: 3×200 V Nazivna primarna struja transformatora: 132 A Nazivna sekundarna struja transformatora: 257 A Potrebe za komprimiranim zrakom i plinom Ukupna potreba za komprimiranim zrakom (zrak se ne koristi kao plin za rezanje): 7 bara; 69,6 m 3/h Ukupna potreba za komprimiranim zrakom (zrak se koristi kao plin za rezanje): Maks. 9,7 bara; 132,6 m 3/h Komprimirani zrak za funkcije stroja ("Rezanje hlađenjem" i "Ubrizgavanje ulja"): 6 bara; 18 m 3/h komprimiranog zraka za "ECO CUT": 6 bara; 18 m 3/h komprimiranog zraka za sustav za odvođenje dima DELTAComp 1500-8/9: 5 bara; 5,6 m 3/h Potrošnja laserskog plina: 10 litara na sat Plinovi za rezanje: Potrebni su kisik, dušik i komprimirani zrak (ako se koristi kao plin za rezanje). Zahtjevi za okoliš i lokaciju Temperatura radne prostorije: +15 do +35 °C Visina prostorije: Najmanje 4 m Rasvjeta: Najmanje 500 luksa Vlažnost: Manje od 75% (bez kondenzacije rose) Vibracije: Mora biti otporan na seizmičko ubrzanje ispod 0,05 G (0,49 m/s 2) s amplitudom ispod 5 µm. Nosivost temelja: ≥49 kN/m 2
