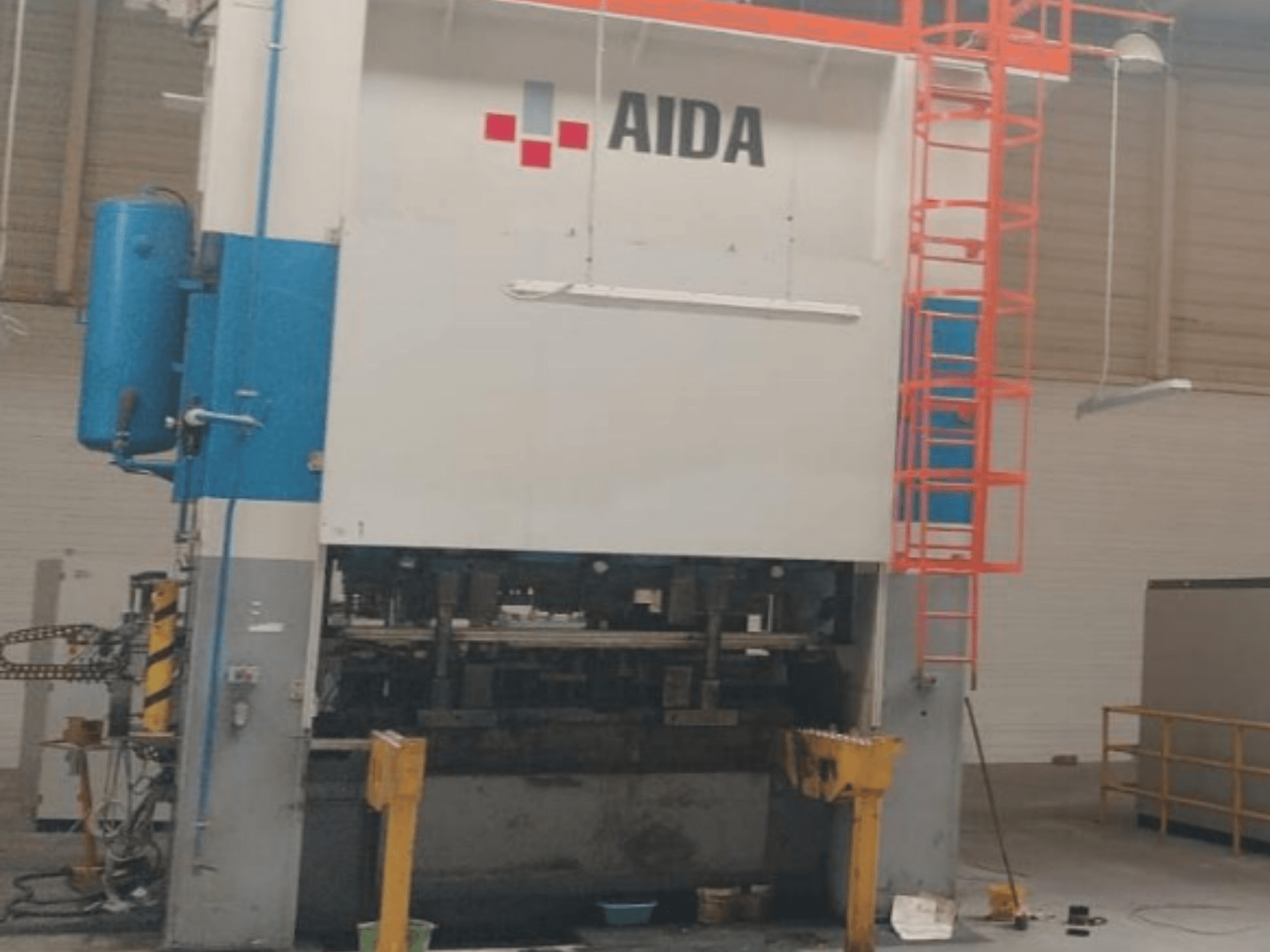

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Glavni tehnički podaci:

• Kapacitet preše: 315 tona

• Nazivna sila preše: 3.150 kN

• Nazivna točka kapaciteta: 12,7 mm iznad BDC-a

• Normalni položaj zaustavljanja radilice: TDC

• Duljina hoda: 250 mm

• Podešavanje klizača: 160 mm

• Visina zatvaranja: 700 mm

• Brzina klizanja: 15–40 poteza/min

• Maksimalna brzina zamašnjaka: 628,5 o/min

• Maksimalni broj uključivanja spojke: 24/min

• Vrijeme zaustavljanja: 0,386 s

• Sigurnosna udaljenost: 618 mm

Matrica i radno područje:

• Maksimalna veličina matrice: 2250 × 750 mm

• Maksimalna težina matrice na klizaču: 10.200 kg

Struktura stroja:

• Dizajn okvira: dvostruki uspravni (ravna strana) okvir

• Pogonski sustav: dvostruka klipnjača (dvostruki pitman)

• Vođenje klizača: vođeni klizač

• Vrsta pokreta: mehanička preša s koljenicom

• Kretanje klizača: vertikalno recipročno kretanje

• Pokret glavne osi: pogon rotacijske radilice

• Podešavanje bata/klizača: motorizirano

Sustav jastuka:

• Vrsta: integrirani jastuk za crtanje

• Maksimalna sila jastuka: 3450 daN pri 0,6 MPa

Pomoćni sustavi:

• Protutežni cilindri: da (sila protuteža 102 kN pri 6 bara)

• Sustav spojke i kočnica: pneumatski

• Sustav podmazivanja: centralizirano automatsko podmazivanje

• Sigurnosni sustav: integrirani

• Zaštita operatera: uključena

• Spremno za automatizaciju: da

Istaknute značajke performansi i sigurnosti:

• Dvostruko uspravna konstrukcija okvira visoke čvrstoće

• Dvostruki pogon s osovinom kotača za poboljšanu paralelnost klizača i raspodjelu opterećenja

• Pneumatska spojka-kočnica za pouzdan rad i brzo zaustavljanje

• Integrirani sigurnosni i zaštitni sustavi za operatera

• Dizajnirano za integraciju s automatskim sustavima za hranjenje i prijenos
