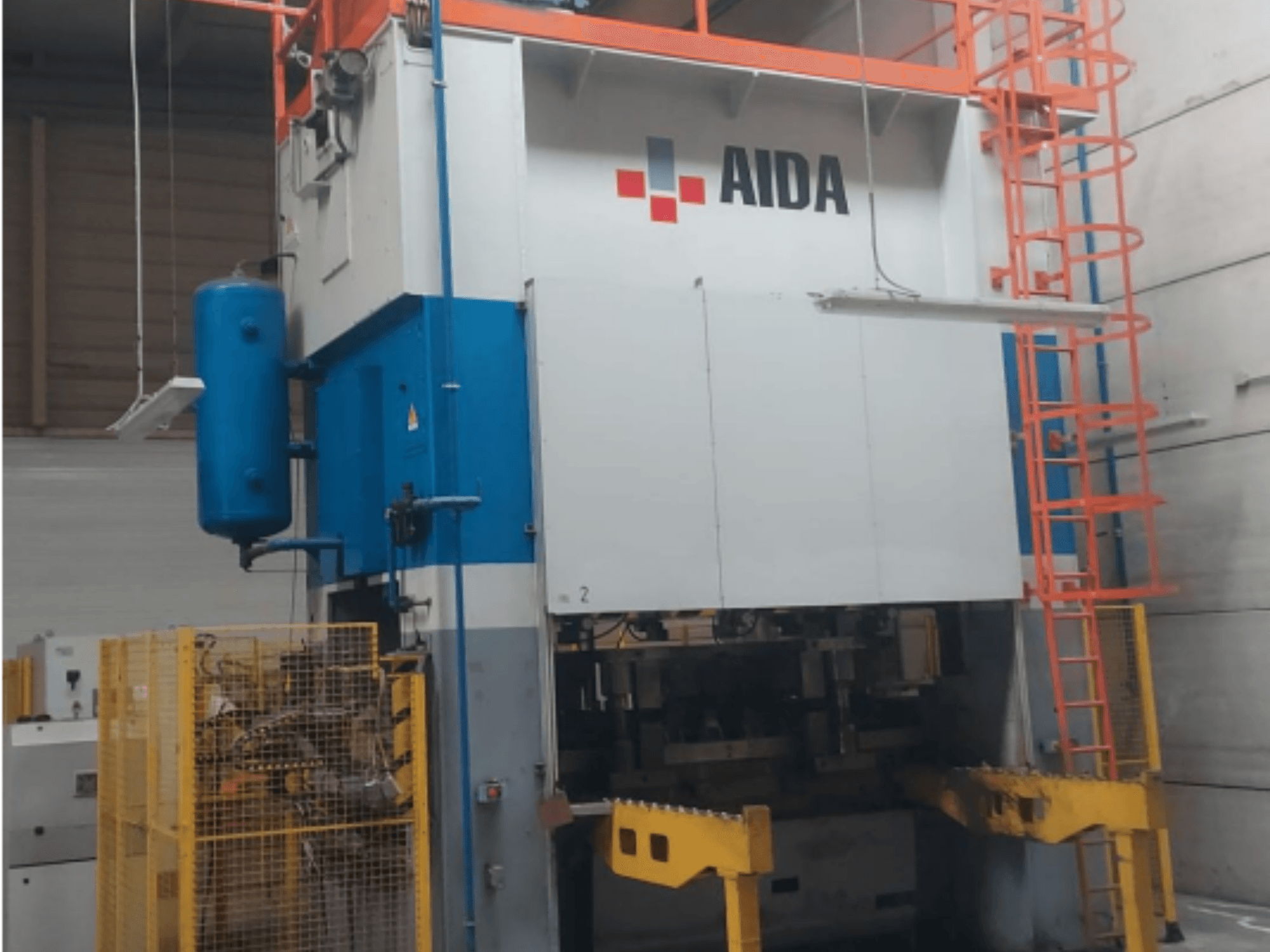

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Glavni tehnički podaci:

• Kapacitet preše: 315 tona

• Nazivna sila preše: 3.150 kN

• Nazivna točka kapaciteta: 12,7 mm iznad donje mrtve točke (BDC)

• Normalan položaj zaustavljanja radilice: Gornja mrtva točka (GMT)

• Duljina hoda: 250 mm

• Podešavanje klizača: 160 mm

• Visina zatvaranja: 700 mm

• Brzina klizanja: 15–40 poteza/min

• Maksimalna brzina zamašnjaka: 628,5 o/min

• Maksimalni broj uključivanja spojke: 24 uključivanja/min

• Vrijeme zaustavljanja: 0,386 s

• Sigurnosna udaljenost: 618 mm

Matrica i radno područje:

• Maksimalna veličina matrice: 2250 × 750 mm

• Maksimalna težina matrice na klizaču: 10.200 kg

Struktura stroja:

• Dizajn okvira: Dvostruki uspravni (ravna strana) okvir

• Pogonski sustav: Dvostruka klipnjača (dvostruki pitman)

• Vođenje klizača: Vođeni klizač

• Vrsta pokreta: Mehanička preša

• Kretanje klizača: Vertikalno recipročno kretanje

• Pokret glavne osi: Pogon rotacijske radilice

• Podešavanje bata: Motorizirano podešavanje klizača

Sustav jastuka:

• Vrsta: Integrirani jastuk za crtanje

• Maksimalna sila jastuka: 3450 daN pri 0,6 MPa

Sustavi i sigurnost:

• Protutežni cilindri: Da

• Sila protuteža: 102 kN pri 6 bara

• Sustav spojke i kočenja: Pneumatski

• Sustav podmazivanja: Centralizirano automatsko podmazivanje

• Sigurnosni sustav: Integrirani

• Zaštita operatera: Uključeno

• Spremno za automatizaciju: Da

Napomene o performansama i sigurnosti:

• Dvostruko uspravna konstrukcija okvira visoke čvrstoće

• Dvostruki pogon s osovinom kotača za poboljšanu paralelnost klizača i raspodjelu opterećenja

• Pneumatska spojka-kočnica za pouzdan rad i brzo zaustavljanje

• Dizajnirano za integraciju s automatskim sustavima za hranjenje i prijenos
