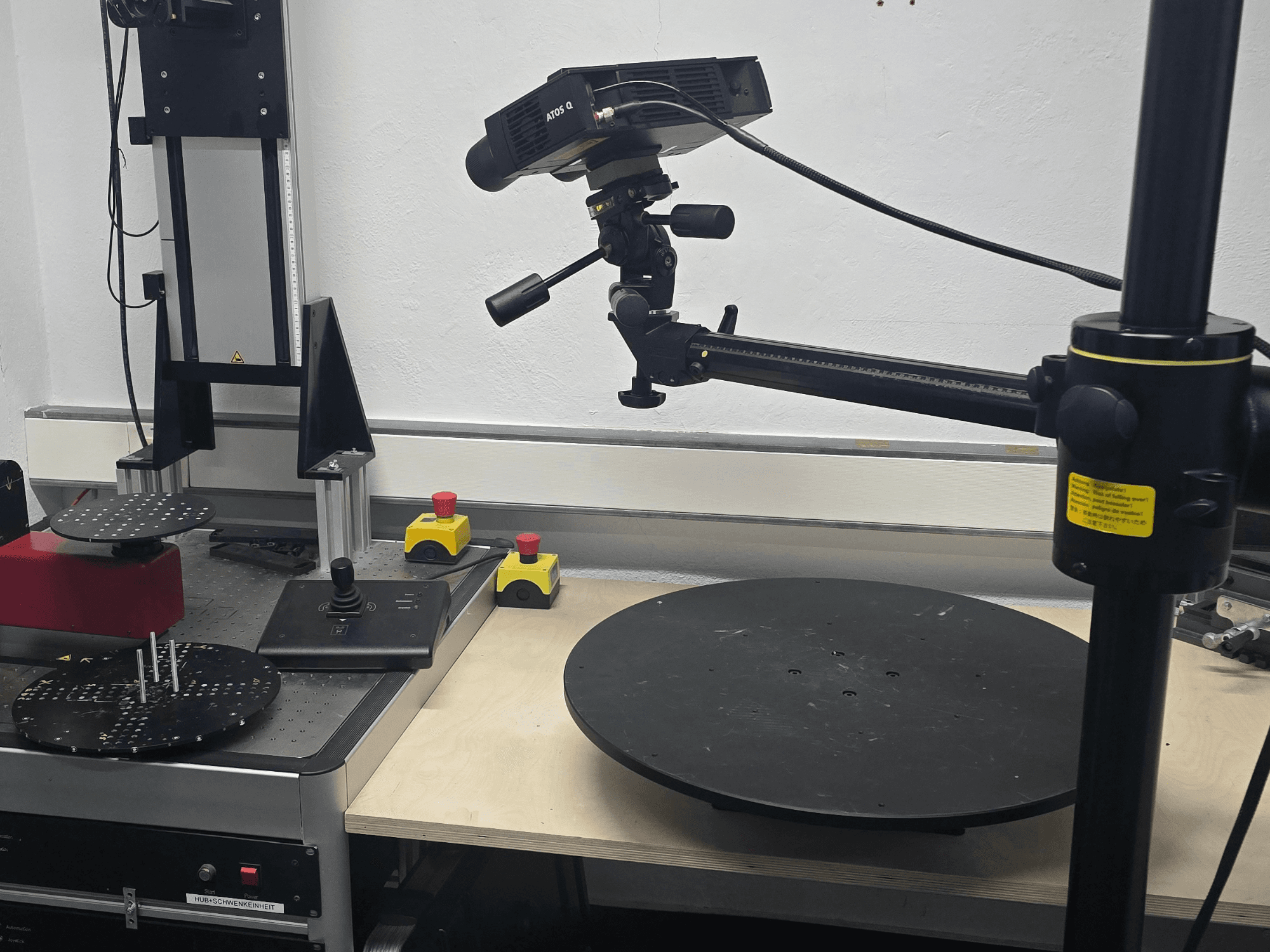

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Rezolucija kamere: 2 x 12-megapikselne CMOS kamere (4112 x 3008 piksela)

- Radni sati: 1.529 h (Ukupno radno vrijeme / Vrijeme remonta)

- Mjerni volumeni (MV) i specifikacije:

* MV50: 50 x 35 x 20 mm; Razmak točaka (12M): 0,012 mm; Mjerna udaljenost: 490 mm; Žarišna duljina objektiva kamere: 90 mm; Žarišna duljina objektiva projektora: 60 mm; Referentne točke: Ø 0,4 mm; Kalibracijski objekt: CP40/MV60

* MV100: 100 x 70 x 60 mm; Razmak točaka (12M): 0,029 mm; Mjerna udaljenost: 490 mm; Žarišna duljina objektiva kamere: 50 mm; Žarišna duljina objektiva projektora: 27 mm; Referentne točke: Ø 0,8 mm; Kalibracijski objekt: CP40/MV100

* MV170: 170 x 130 x 130 mm; Razmak točaka (12M): 0,044 mm; Mjerna udaljenost: 490 mm; Žarišna duljina objektiva kamere: 35 mm; Žarišna duljina objektiva projektora: 20 mm; Referentne točke: Ø 0,8 mm; Kalibracijski objekt: CP40/MV170

* MV270: 270 x 200 x 200 mm; Razmak točaka (12M): 0,064 mm; Mjerna udaljenost: 490 mm; Žarišna duljina objektiva kamere: 25 mm; Žarišna duljina objektiva projektora: 14 mm; Referentne točke: Ø 1,5 mm; Kalibracijski objekt: CP40/MV320

* MV350: 350 x 260 x 260 mm; Razmak točaka (12M): 0,091 mm; Mjerna udaljenost: 490 mm; Žarišna duljina objektiva kamere: 16 mm; Žarišna duljina objektiva projektora: 10 mm; Referentne točke: Ø 1,5 mm; Kalibracijski objekt: CP40/MV320

* MV500: 500 x 370 x 320 mm; Razmak točaka (12M): 0,124 mm; Mjerna udaljenost: 490 mm; Žarišna duljina objektiva kamere: 12 mm; Žarišna duljina objektiva projektora: 6 mm; Referentne točke: Ø 3,0 mm; Kalibracijski objekt: CP40/MV560

- Stvarne radne temperature sustava (zaslon statusa):

* temperatura monoploče: 44,0 °C

* temperatura1 Drvo: 25,5 °C

* temperatura2 Zrak: 21,7 °C

* LED temperatura3: 36,0 °C

* temp4 Okvir-P: 27,8 °C

* temperatura 5 DMD-P: 29,4 °C

* temperatura6 leće: 29,7 °C

- Brzine ventilatora: Elektronički ventilator: 4237 okretaja u minuti; Ventilator lampe: 4359 okretaja u minuti

- Orijentacija sustava: Nagib: 14,9°; Nagib: -3,7°

- Nosivost rotirajućeg stola: maks. 150 kg (ili maks. 40 kg ovisno o konfiguraciji postavljanja)

- Nosivost nagibne i okretne jedinice: maks. 5 kg

- Specifikacije prijenosnog računala za mobilne radne stanice (Dell Precision 7760): 17-inčni zaslon, 64-bitni Intel 2,6 GHz osmojezgreni procesor, 64 GB RAM-a, NVIDIA Quadro OpenGL grafika, 1 TB SSD, I/O: Wi-Fi, LAN, 3x USB 3.2 / Thunderbolt 4

- Uključena oprema i pribor: Stativ, 4 mjerna polja (MV50, MV100, MV270, MV500) s kalibracijskim pločama, Rotacijska/pomicajuća jedinica s podizačem, Rotacijski stol s 19" upravljačkom jedinicom, Mobilni kontroler, Pretvarač s karticom za obradu slike (optičko vlakno na Thunderbolt 3), Torba za nošenje, Napajanje, Licenca za softver temeljena na adapteru
