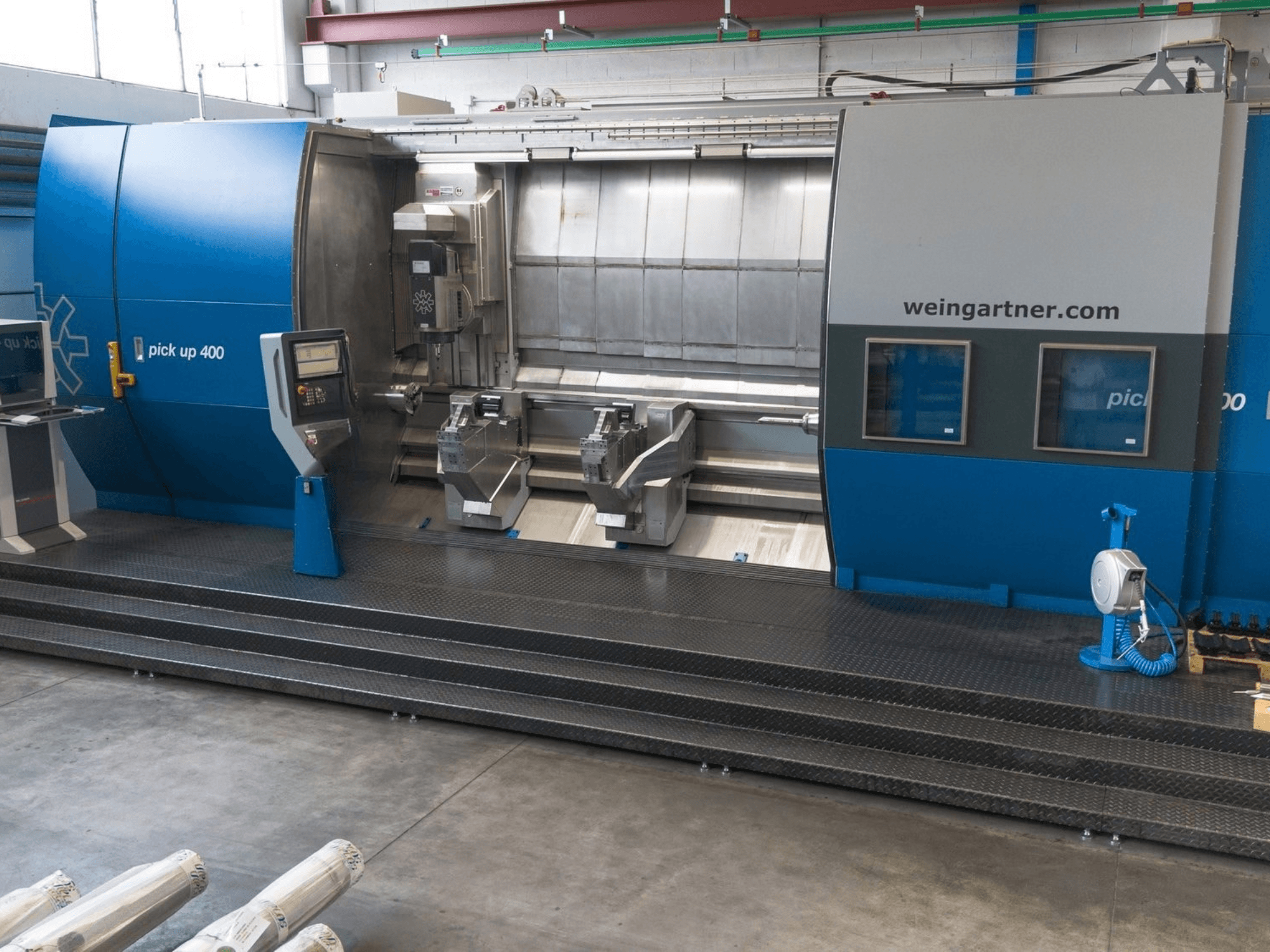

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Upravljanje: Siemens 840D linija rješenja (NCU 720.3), OP19 zaslon osjetljiv na dodir + Siemens TP700 dodirna ploča

• Simultana obrada: 5-osno; tokarenje B-osno

• Kapacitet obratka: maksimalna duljina između središta 4000 mm; maksimalni promjer za glodanje 180 mm; veličina stezne glave Ø260 mm

• Napajanje: 3 × 400 V / 50 Hz; glavni osigurač cca. 200 A

Sjekire

• X: hod 450 mm; brzi hod 20 m/min

• Y: hod −80 / +150 mm; brza brzina 20 m/min

• Z: brza 25 m/min

• B: raspon zakretanja ±45°; maksimalna brzina zakretanja 90°/s; stezni moment 5000 Nm

• C: maks. brzina 50 o/min; maks. okretni moment 1.740 Nm (kont.) / 2.580 Nm (40% radni tok)

• Š (klizač kontrašilice): brza brzina 15 m/min

• VZ1 / VZ2 (klizači s mirovanjem): brza brzina 15 m/min

Jedinica za tokarenje / glodanje

• Jedinica: UFE-400; vreteno alata: MDFK

• Snaga: 45 kW (kontinuirano) / 70 kW (40% rada)

• Maks. brzina vretena: 14.000 o/min; nominalna brzina: 1.560 o/min

• Okretni moment: 275 Nm (kontinuirano) / 430 Nm (40% radni tok)

• Sučelje alata: HSK 100‑T (kompatibilno s HSK 100‑A / HSK 100‑T); dodatno sučelje: Capto C8

• Unutarnji rashladni tok: 80 bara; 20 l/min

Kontravršilica

• Hidraulički upravljana pinola; promjer 190 mm; hod 200 mm; Morseov konus MK6

Strojna oprema / konfiguracija

• Prednji i stražnji samocentrirajući stabilni nasloni; neovisno CNC pozicioniranje

• 2 prizmatična stabilizatora za glodanje vijaka

• Raspon fiksne čeljusti: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hidraulična stezna glava SMW KNCS‑N 260 s brzom izmjenom čeljusti

• Centralni sustav podmazivanja

• Potpuno zatvoreno kućište stroja s pogonom sigurnosnim vratima; Inspekcijski prozori Visiport

• Hidraulični i pneumatski sustavi

• Priprema za ekstrakciju rashladne tekućine i uljne magle

• Elektroničko ručno upravljanje za osi B/C/X/Y/Z

Softver / kontrolne funkcije

• Siemensova integrirana sigurnost; Profibus / Profinet; OPC UA sučelje

• Simultana obrada s 5 osi; tokarenje s B osi; PRIJENOS / TRACYL

• Temperaturna kompenzacija X/Y

• DNC daljinska dijagnostika; WMDS dijagnostički sustav; Mogućnost teledijagnostike

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Dodatna oprema

• Transporter strugotine sa šarkama

• Sustav za filtriranje rashladne tekućine KF 200: spremnik od 1400 l; filtracija od 40 µm; visokotlačna pumpa 80 bara / 46 l/min; niskotlačna pumpa 13 bara / 160 l/min; automatski skimer ulja

• Uređaj za ekstrakciju uljne magle: protok zraka cca. 4000 m³/h

• Radna platforma sa stepenicama i ogradom
