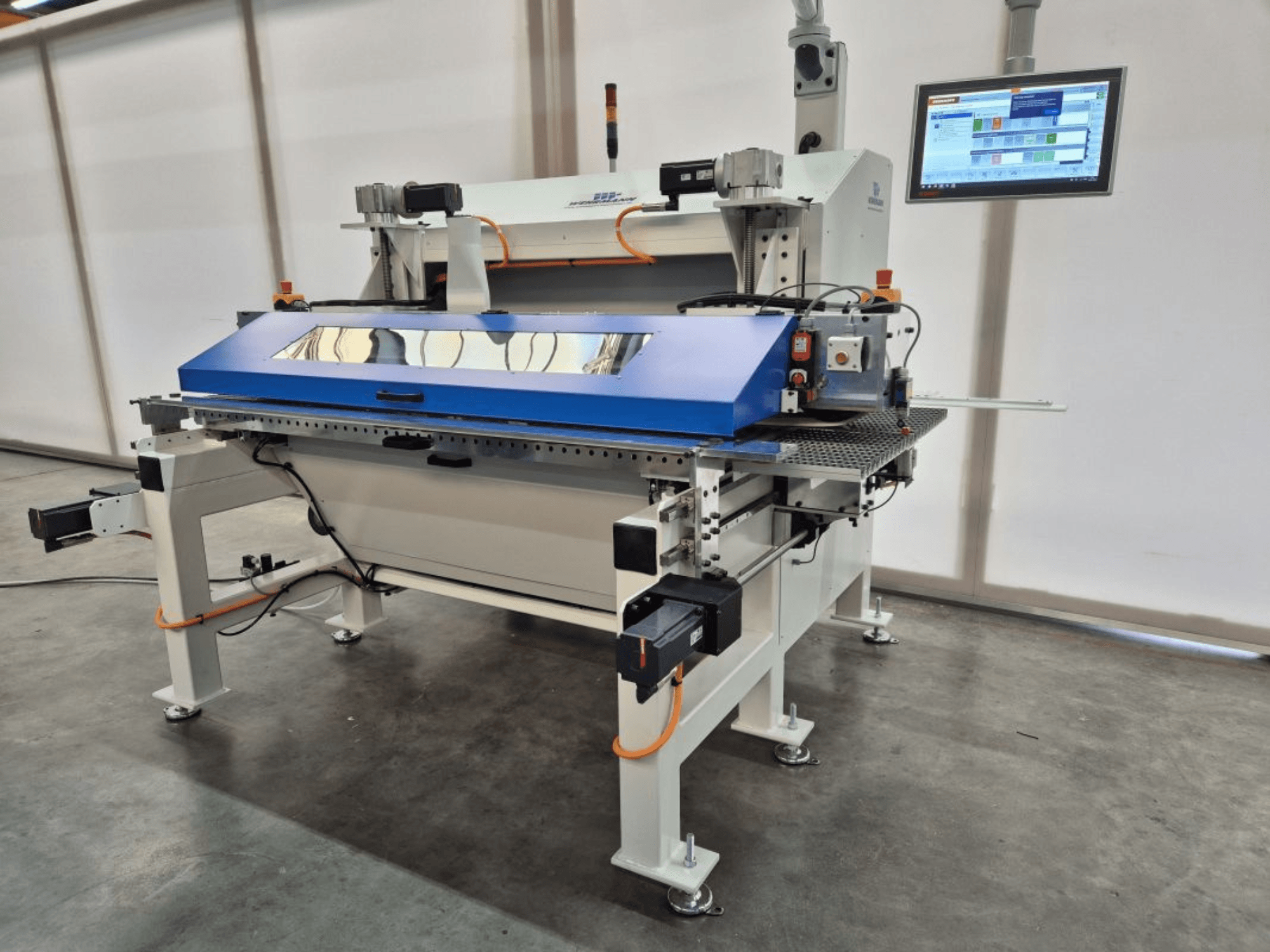

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Stanje: Novo

• Primjena: Klasično rezanje pravokutnih obradaka izrađenih od drva/materijala na bazi drva s laminatom (CLP, HLP), papirom, folijom ili furnirom

• Kapacitet obratka/ploče:

  • Duljina: od 140 mm

  • Širina (gotova veličina): min. 50+50 mm; maks. 450+450 mm (moguće asimetrično rezanje)

  • Debljina: 8–40 mm

  • Maks. težina obratka: cca. 30 kg

  • Oblik: pravokutni

• Radna visina: 900 mm

• Strana stroja: Desni stroj (strana zaustavljanja s desne strane u smjeru vožnje)

• Feed/prilagodbe:

  • Brzina pomicanja: 5–40 m/min, servo upravljanje

  • Elektroničko podešavanje visine: 5–45 mm putem Beckhoff servo osi

  • Desno teflonsko granično ravnalo, servo pogonjeno

  • Lijevo ulazno ravnalo s pneumatski opružnom jedinicom, servo pogon

• Građevinarstvo/prijevoz:

  • Čvrsti zavareni čelični okvir

  • Transport remenom s gornjim pritiskom podesivim po visini

  • Remen koji zahtijeva malo održavanja s nježnim transportnim premazom

  • Gornji pritisak klinastog remena od 32 mm s opružnim valjcima za pouzdano vođenje

• Agregati:

  • Agregat 1: Pila za rezanje s frekvencijskom regulacijom

    • Perske motor 4,4 kW, 50 Hz, 400 V, 4500 o/min

    • Držač alata D=35, ključ

    • Vanjski + unutarnji navoj R/L, servo upravljano, tandem, nezakretno

    • Podešavanje visine putem Beckhoff servo osi

    • Bočno podešavanje s mehaničkim digitalnim zaslonom

    • Maks. promjer lista pile Ø 350 mm

    • Nape za ekstrakciju optimizirane protokom

    • Bez alata

  • Agregat 2: Frekvencijski kontrolirana glavna pila

    • Perske motor 6 kW, 50 Hz, 400 V, 5000 o/min, kontrarotacija

    • Držač alata D=35, osovina s klinovima, vanjski + unutarnji navoj R/L

    • Maks. promjer lista pile Ø 400 mm

    • Podijeljeni klin podesiv ručno

    • Podešavanje visine putem Beckhoff servo osi

    • Bočno podešavanje s mehaničkim digitalnim zaslonom

    • Nape za ekstrakciju optimizirane protokom

    • Bez alata

• Upravljanje i HMI (Beckhoff):

  • Upravljanje temeljeno na računalu s integriranim PLC-om i elektroničkim upravljanjem linijom (TwinCAT 3)

  • 15,6-inčna višedodirna ploča s integriranom tipkovnicom/tipkovnicom/mišem

  • Jednostavno, komponentno orijentirano stvaranje programa; slobodno definirajući nazivi programa; praktički neograničena programska memorija

  • Upravljanje putem tipkovnice/miša/dodira; sustav poruka za poruke operatera/greške

  • MDE Basic: vrijeme proizvodnje, vrijeme postavljanja, vrijeme zastoja, vrijeme kvara, brojač jedinica, podesivo razdoblje snimanja

  • Brza EtherCAT sabirnica; Ethernet RJ45; USB priključak

  • Neprekidni izvor napajanja (UPS) za panelno računalo

  • PLC programiranje prema IEC 61131-3

  • Zaključavanje pogona za susjedne strojeve/transportne sustave

• Uključeno s osnovnim strojem:

  • Apsorber zvuka/zaštitna napa sa sigurnosnom bravom

  • Priključni komadi za vanjsko odvođenje zraka (minimalna brzina zraka 28 m/s, negativni tlak 2480 Pa)

  • Priključak komprimiranog zraka s jedinicom za održavanje

  • Integrirani upravljački ormar s rashladnom jedinicom (temperatura okoline 10–45 °C)

  • Sigurnosne i zaštitne mjere prema CE; CE oznaka

• Komunalne usluge i specifikacije:

  • Radni tlak: 6 bara

  • Napajanje: 3/N/PE, 400/230 V, 50 Hz, ±5% (ECD zaštitni krug nije primjenjiv)

• Jezik:

  • Označavanje stroja: njemački

  • Upute za uporabu: njemački

  • Popisi rezervnih dijelova: njemački

• Završna obrada boje:

  • Podnožje/obloga: Sivo-bijela RAL 9002

  • Agregati: Prašnjavo siva RAL 7037

  • Zaštitni poklopci: Plava RAL 5017

  • Upravljačka ploča: Svijetlosiva RAL 7035

• Vrijeme isporuke: Dostupno otprilike 4 mjeseca nakon narudžbe

Dodatna oprema

• Vanjski sustav za usisavanje prašine (nije uključen; stroj se isporučuje s priključnim dijelovima; potrebna je brzina zraka 28 m/s i negativni tlak 2480 Pa)

• Opcionalno: Priprema za skener barkoda ili RFID-a s definiranim direktorijem datoteka

• Opcionalna sučelja Industrije 4.0: MQTT, UMATI, OPC UA, RFID
