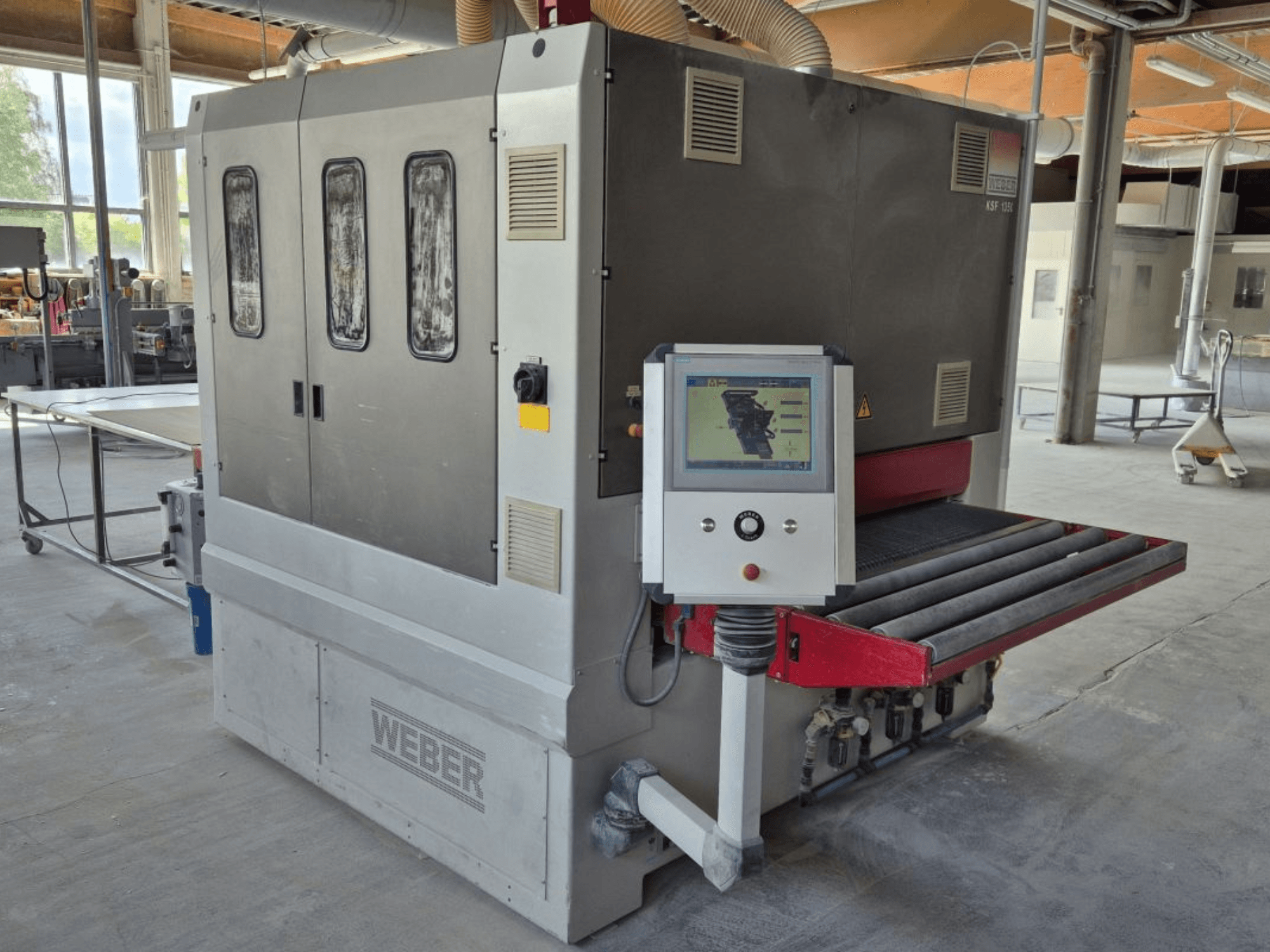

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Okvir stroja i pomicanje

• Teška zavarena čelična konstrukcija za 3 brusne jedinice

• Konstantna visina uvlačenja: 900 mm

• Upravljačka ploča i izmjena brusne trake s lijeve strane (u smjeru pomicanja)

• Kontinuirano promjenjiva brzina pomicanja: 3–18 m/min, frekvencijski kontrolirana

• Vakuumska transportna traka s vakuumskim puhalom od 5,5 kW i vakuumskim kanalom do gornjeg ruba stroja

Jedinica 1: Jedinica s križnim remenom

• Tlačni lamelni remen s filcom i grafitom

• ISD link sustav tlačnih šipki s detekcijom obratka od 11 mm i širinom tlačne šipke od 44 mm

• Uređaj za ispuhivanje brusne trake s kontrolom obratka

Jedinica 2: Kombinirana jedinica CBF-a

• Žljebljeni gumeni kontaktni valjak Ø 130 mm, 60 Shore

• Križno uvlačenje lamelnog remena s odvojenim pogonom od 4,0 kW

• ISA link sustav tlačne grede s detekcijom obratka od 11 mm i širinom pritiska od 22 mm (suprotno rotirajući)

• Oscilirajući uređaj za ispuhivanje brusne trake s upravljanjem obratkom

Jedinica 3: Jedinica s križnim remenom

• ISD link sustav tlačne zrake s detekcijom obratka od 11 mm i širinom tlačne zrake od 44 mm

• Uređaj za ispuhivanje brusne trake s kontrolom obratka

Kontrole i funkcije

• Siemens MP 377 12" višepanelni HMI: 12" zaslon u boji, programska memorija za 300 programa, svi parametri se postavljaju putem programa

• WEBER i-Touch kontrola s navigacijom okretnim gumbom

• WEBER AWDM: automatsko podešavanje debljine na ulazu stroja s prekidačem za pokretanje

• Sigurnosni valjak za slučaj prevelike debljine na ulazu: automatsko podizanje kontaktnog valjka i segmentiranih tlačnih greda; isključivanje dovoda

• ISA/ISD upravljanje: detekcija obratka visoke rezolucije u koracima od 22 mm; slobodno utovarivanje složenih oblika; višestruko utovarivanje s minimalnim razmakom; podesivi intenzitet brušenja i pritisak putem programa

• ISA sustav tlačne grede s veznim elementima (jedinica 2): tlačni element pomičan uzdužno i poprečno

• ISD segmentirani sustav tlačne grede (jedinice 1 i 3): odvojeno podesivi rubni pritisak (samo vanjski rub ili vanjski i unutarnji rubovi); mogućnost odabira za uzdužne i poprečne rubove ili samo uzdužne

Tehnički podaci

• Radna širina: 1350 mm

• Pogonska jedinica 1 (Eco-Drive, frekvencijski regulirana): 15,0 kW

• Pogonska jedinica 2 (Eco-Drive, frekvencijski regulirana): 20,0 kW

• Pogonska jedinica 3 (Eco-Drive, frekvencijski regulirana): 15,0 kW

• CBF pogon: 3,0 kW

• Pogon vakuumskog puhala: 5,5 kW

• Napajanje s otporom na odbijanje (frekventno kontrolirano): 3,0 kW

• Pogon za podešavanje visine (frekventno reguliran): 0,75 kW

• Brzina brusne trake (frekvencijski kontrolirana): cca. 3–20 m/s

• Veličina brusne trake (poprečne trake): 2 × 150 × 5100 mm

• Veličina brusne trake (široka traka): 1370 × 2620 mm

• Debljina obratka (min/max): 4–140 mm

• Radna visina (konstantna): 900 mm

• Kontinuirana brzina pomicanja: 3–18 m/min

Dodatna oprema

• Uređaj za izbacivanje obratka s WEBER ES sustavom (upravljan obratkom; ušteda energije; individualno upravljanje klizačem)

• WANDRES mikro-čišćenje, verzija s jednom četkom (električna četka s integriranim mikro-vlaženjem za optimalno uklanjanje prašine od boje)
