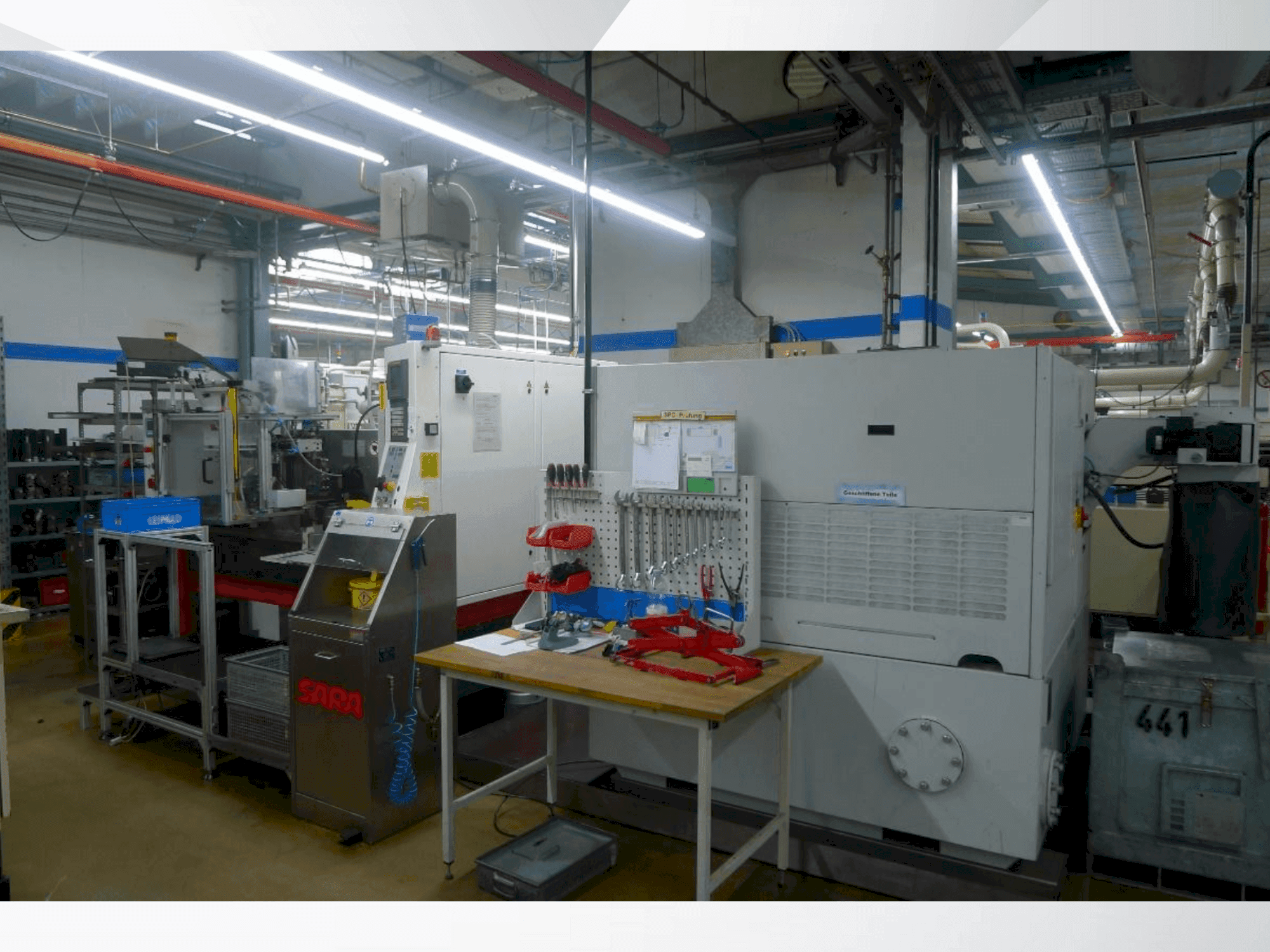

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Dodatna oprema

• - Kraft & Bauer sustav za gašenje požara, tip FB703S-UV3-TFM70°/KLA 6-S-MV / Knoll mikrofilter, tip Micro Pur 240 F / Streuli crpna stanica, tip SHSRT300-TL142/180

Dodatne informacije

Prednosti stroja

• Tehničke prednosti stroja:
  • - Radno područje protočnog brušenja: promjer obratka 1,5 – 100 mm / radno područje ubodnog brušenja: promjer obratka 1,5 – 100 mm / maksimalna duljina brušenja: 250 mm
  • - Maks. Vanjski promjer: 400 mm / unutarnji promjer: 203,2 mm / maks. širina: 250 mm / obodna brzina: 50 m/s / pogonska snaga: 11 kw (s uređajem za balansiranje)
  • - Maks. Vanjski promjer: 225 mm / unutarnji promjer: 127 mm / maks. širina: 250 mm / raspon brzine: 0-265 o/min / maks. Kut nagiba: +5/+5° / snaga pogona: 3,7 kw

Dodatne informacije

• - Alati za proces brušenja Set alata Dijelovi 19085 i 19575 Prolazno brušenje Ilustracija rasporeda brušenja i dizajna alata Ilustracija rasporeda brušenja i dizajna alata Potpora obradka Potpora obradka uklj. crtež) Brusni kotač od korunda Regulacijski disk SS prirubnica © 203,2 mm s poklopcem Rabljeno, 50% popusta Prirubnica za montažu brusnog kotača @ 203,2 mm s poklopcem RS prirubnica © 127 mm s poklopcem Rabljeno, 50% popusta Prirubnica za montažu regulacijskog diska © 127 mm s poklopcem Set alata Pogonska osovina 13819 Brušenje uranjanjem Ilustracija rasporeda brušenja i dizajna alata Dizajn alata Ilustracija rasporeda brušenja i dizajna alata Nosač obratka Nosač obratka (uklj. crtež) 3 brusna kotača od korunda 3 regulacijska diska 4 međuprsten 1 dijamant za poravnavanje brusnog kotača 1 dijamant za poravnavanje regulacijskog diska Sustav hlađenja i filtriranja KM Streull stanica za dizanje rashladne tekućine tip SHSRT300 Streuli stanica za dizanje rashladne tekućine tip SHSRT300: Kapacitet 300 litara, s pumpom za rashladnu tekućinu 1,1 kW, snaga 150 |/min, visina isporuke 10 metara. Drugi spremnik sa slatkom vodom integriran je u sustav za hlađenje linearnih motora i brusnog vretena (pumpa 0,24 kW, snaga 50 min, / visina isporuke maks. 5 m). Postoji izmjena topline između dva spremnika. Mobilna izvedba s 4 okretna kotača. Stanica za podizanje nalazi se ispod stroja. Cijena uključuje sučelje i upravljanje putem upravljačkog sustava stroja, boja siva RAL 7036. Automatizacija Istovar transportne trake ispod RS Transportna traka za istovar ispod regulacijskog diska: Prenosi dijelove naprijed iz stroja nakon što prođu kroz proces brušenja. Pogonski motor ima regulator brzine za beskonačno promjenjivo podešavanje brzine trake. Uključivanje i isključivanje vrši se pomoću CNC upravljanja. Traka je pričvršćena na potporni blok. Posuda za kapanje ispod trake skuplja i reciklira preostalu rashladnu tekućinu. Duljina je 1200 mm, širina 50 mm. Maksimalni mogući promjer obradaka je 40 mm. Kosi žlijeb sa spremnikom za obradak Dijelovi se lagano kotrljaju u sabirni bazen napunjen rashladnom tekućinom. Unutra se nalazi perforirana metalna košara koja se koristi za uklanjanje gotovih obradaka iz sabirnog bazena. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schlelfscheibe Aussendurchmesser © 400 mm Innendurchmesser 0µ 203,2 mm Breite max (Form Typ 1) 250 mm Breite max. (Form Typ 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstanta (max, 2'390 U/min) 50 m/s Antriebsleistung (Opcija: Spindel 29 kW mit Gegenlagerung) 11 kW Regelscheibe Aussendurchmesser © 250 mm Innendurchmesser ซี 127 mm Breite max. (Oblik Tip 1) 250 mm Breite max. (Form Typ 7) 275 mm Drehzahlberelch stufenlos, V-konstanta 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (sva 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Električno Ausrüstung Eingangsspannung (+/- 10%) 3 x 400V / 50 Hz ili više 3X480V / 60 Hz / oder nach Kundenwunsch Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) 1,5 - 6 bar Die Druckluft muss rein und trocken sein laut DIN-ISO 8573-1 (wenn < 6 bar und mit Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe mit FANUCtimearmotoren Positionierung mit Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC Motor), +/- 4 mm axial verschiebbar Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Werkstückauflagebock mit Excenterwelle zum Einstellen der Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (Patent: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (Patent: CH 691957) CNC upravljanje "FANUC 21i MB" s integrierter SPS strojnim softverom s vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleilen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des Diamanten der Regelscheibe Steuerpuit mit unverwüstilcher PIEZZO-Tastatur Elektrische Versorgung 230V AC 6A über Transformator Handwerkzeugsatz 1 Betriebsanleitung in deutscher Sprache 1 Elektroschema und Dokumentation 1 Software-Lader Dokumentation (auf CD) Boja: Weiss RAL 9010, Rot RAL 2002 i Naturgranit (crna)
