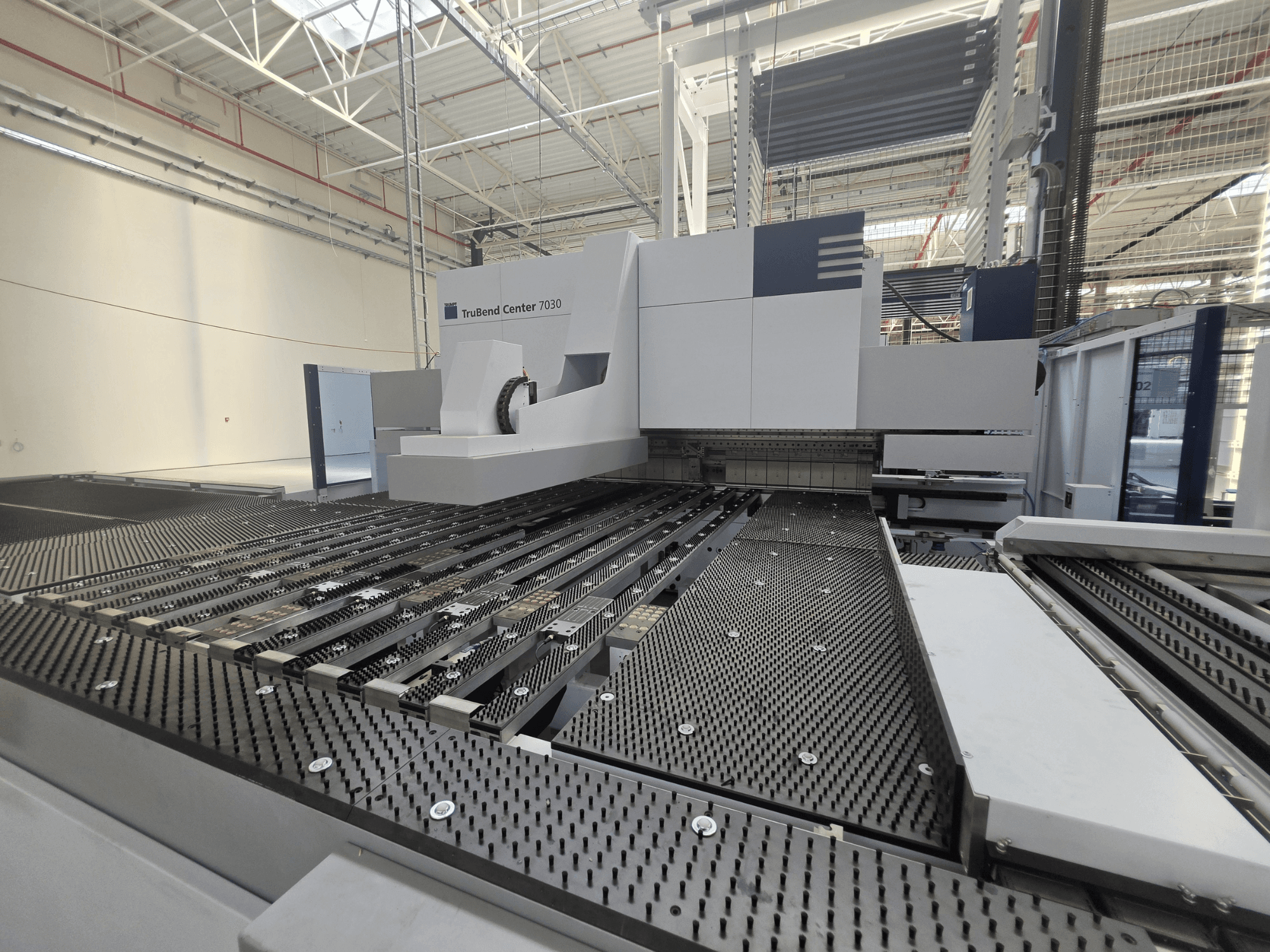

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Kapaciteti

  • Maks. duljina ruba savijanja: 3.123 mm

  • Minimalna duljina ruba savijanja: 200 mm

  • Minimalna širina savijanja sa standardnim držačem: 145 mm

  • Minimalna širina savijanja s ENW alatima: 40 mm

  • Maks. visina kutije: 220 mm

  • Sila stezanja držača: 101 t

  • Debljina materijala: min. 0,4 mm; maks. konstrukcijski čelik 3,0 mm; maks. nehrđajući čelik 2,2 mm; maks. aluminij 4,0 mm

• Konstrukcija stroja: Zavareni čelični okvir; sustav savijanja: Klinasti pogon; savijanje: Uključeno, podesivo putem upravljačke jedinice stroja

• Manipulacija i pozicioniranje

  • Dvoosni manipulator dijelova s vakuumskim čašicama (X hod 2.653 mm; hod 100 mm; 12 usisnih modula)

  • 5-osni stražnji graničnik; rotacijski manipulator; prednji graničnik; kliješta za utovar

  • Automatsko pozicioniranje i rotacija dijelova

• Brzine

  • Brzi pomak po Y osi: 250 mm/s

  • Brzina prednjeg zaustavljanja: 3.000 mm/s

  • Brzina manipulatora dijelovima: 3000 mm/s

  • Brzina rotacijskog manipulatora: do 3 okretaja/s

  • Brzina savijanja ToolMastera: 2.400 mm/s

• Točnost pozicioniranja

  • Y-os: 0,10 mm; X-os: 0,05 mm; R-os: 0,05 mm

• CNC upravljanje

  • 21,5-inčni zaslon osjetljiv na dodir; OS: Windows 7 Ultimate 64-bit

  • Tipkovnica i miš; USB; RJ45 mreža; Ethernet 10/100 Mbit/s

  • Internetska teleusluga / udaljena dijagnostika

• Mjerenje kuta savijanja

  • Optička pomoć pri određivanju kuta savijanja; integrirana kamera; grafička usporedba programiranog i stvarnog kuta

  • Minimalna duljina bočne strane dijela za mjerenje kuta: 10 mm

• Sigurnosna oprema

  • CE certifikat; rotirajuća sigurnosna vrata; sigurnosne svjetlosne barijere; zaštita pristupa radnom području

  • Nožni prekidač s funkcijom omogućavanja; zaustavljanje u nuždi

• Električni podaci: 80 kVA

Dodatna oprema

• Automatski sustav za utovar/istovar s interfejsom za skladištenje

  • Automatsko odvajanje/uvlačenje/prijenos praznih dijelova; automatsko istovarivanje gotovih dijelova

  • Trakasti transporter za gotove dijelove; maksimalna veličina izrezka 3048 x 1500 mm

  • Uključeno sučelje za pohranu

  • Kolica za utovar: Nisu uključena; Set šina: Nije uključen

• Alati i sustavi alata

  • ToolMaster Bend: Automatsko pozicioniranje i podešavanje alata za pričvršćivanje; automatsko pozicioniranje standardnih, Pick&Place i zakrivljenih držača

  • Uključeni alati: 16 standardnih alata za pričvršćivanje (160 mm svaki); 6 alata za pričvršćivanje Pick&Place; segmenti Pick&Place 10/15/20/40 mm; alat za pričvršćivanje kutova (199 mm); alati za savijanje OBW90 i UBW90

  • ENW oprema: ENW funkcija za naginjanje alata za pričvršćivanje; alat ENW110-40 (duljina 3123 mm; dubina 40 mm); minimalna širina savijanja s ENW alatima 40 mm

• Dodatni moduli za rukovanje dijelovima

  • 12 modula za usisavanje s tri površine (gornje/donje/prednje usisavanje)

  • 6 magnetskih modula; 4 magnetska modula s dvije površine

  • Vakuumski i magnetski moduli mogu se koristiti zajedno

• Softver i prikupljanje podataka

  • TecZone Fold plutajuća licenca: automatsko programiranje iz 2D/3D podataka, automatsko generiranje programa savijanja, 3D simulacija, provjera kolizije, ručna modifikacija

  • Bežični 2D čitač kodova s Bluetoothom: čitanje barkoda i DataMatrixa; automatsko učitavanje proizvodnog programa
