TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Stroj: TruBend 5085 (2720 mm x 850 kN) s BendMasterom 60

  • Stabilan okvir stroja od čelika

  • Greda za prešu sa sfernim ležajem i podešavanjem nagiba

  • Elektrohidraulički gornji pogon s 4-cilindričnom tehnologijom

  • Velikodušan razmak od ruba

  • Ravne prednje korice

  • Moderna blok hidraulika

  • Elektronička vaga tlaka

  • Mjerni sustav sa staklenom skalom i opružnom kompenzacijom

  • Hidraulično ulje u stroju (doživotno podmazivanje)

  • Hladnjak ulja

  • Hlađenje upravljačkog ormara putem izmjenjivača topline zrak-zrak

  • Moderni dizajn stroja

• Graničnik/stražnji graničnik

  • Sustav zaustavljanja

  • Sustav stražnjeg graničnika: 2 osi (X i R)

• Stezanje alata

  • Gornji držač alata, ručno stezanje, kaljen

  • Donji držač alata, hidrauličko stezanje, kaljen

  • Donji pomak alata, 2 položaja, pneumatski

• Krunidba

  • Ručno kruniranje

• Kontrolirati

  • TRUMPF TASC 6000

  • Grafičko programiranje radionica

  • Windows XPe (ugrađeni), Pentium 4, 2,8 GHz

  • 2 GB RAM-a

  • 15-inčni zaslon osjetljiv na dodir

  • Omogućeno za mrežu

  • Teleusluga putem modema

• Operacija

  • Upravljačka ploča s LCD tipkovnicom i nožnim prekidačem

  • Komunikacijska tračnica

• Sigurnost

  • Standardni sigurnosni uređaji

  • Sigurnosni uređaj BendGuard za gornje alate do 390 mm

  • CE oznaka

Dodatna oprema

• TRUMPF BendMaster automatizacija (standardne značajke)

  • Robot/Rukovanje

    • Stabilna baza i manipulator od lijevanog aluminija

    • Nosivost 60 kg (obradak plus hvataljka)

    • Niskoprofilna zavarena podna tračnica

    • Senzor lima za detekciju kontura

    • Rotacijski prolaz za jednostavnu promjenu hvataljke

    • Spojnica hvataljke na BendMasteru

    • Senzori za 4-osni sustav stražnjeg graničnika

    • Električni pogoni

    • Detekcija dvostrukih listova

    • NC stanica za prijenos hvataljke

    • Generiranje vakuuma za vakuumske hvataljke

  • Kontrolirati

    • TRUMPF PC upravljanje s upravljačkim terminalom

    • Teleusluga putem modema

    • Upravljanje putem ekrana, miša i tipkovnice

  • Sigurnost

    • Zaštitna ograda s pristupnim vratima

Prva svjetska automatizacija savijanja s prepoznavanjem slike za maksimalnu fleksibilnost Dijelovi od lima do 40 kg, tehnologija senzora stražnjeg graničnika sa 6 osi

Maksimalna točnost ponavljanja zahvaljujući tehnologiji kutnog senzora (ACB) u automatiziranom radu

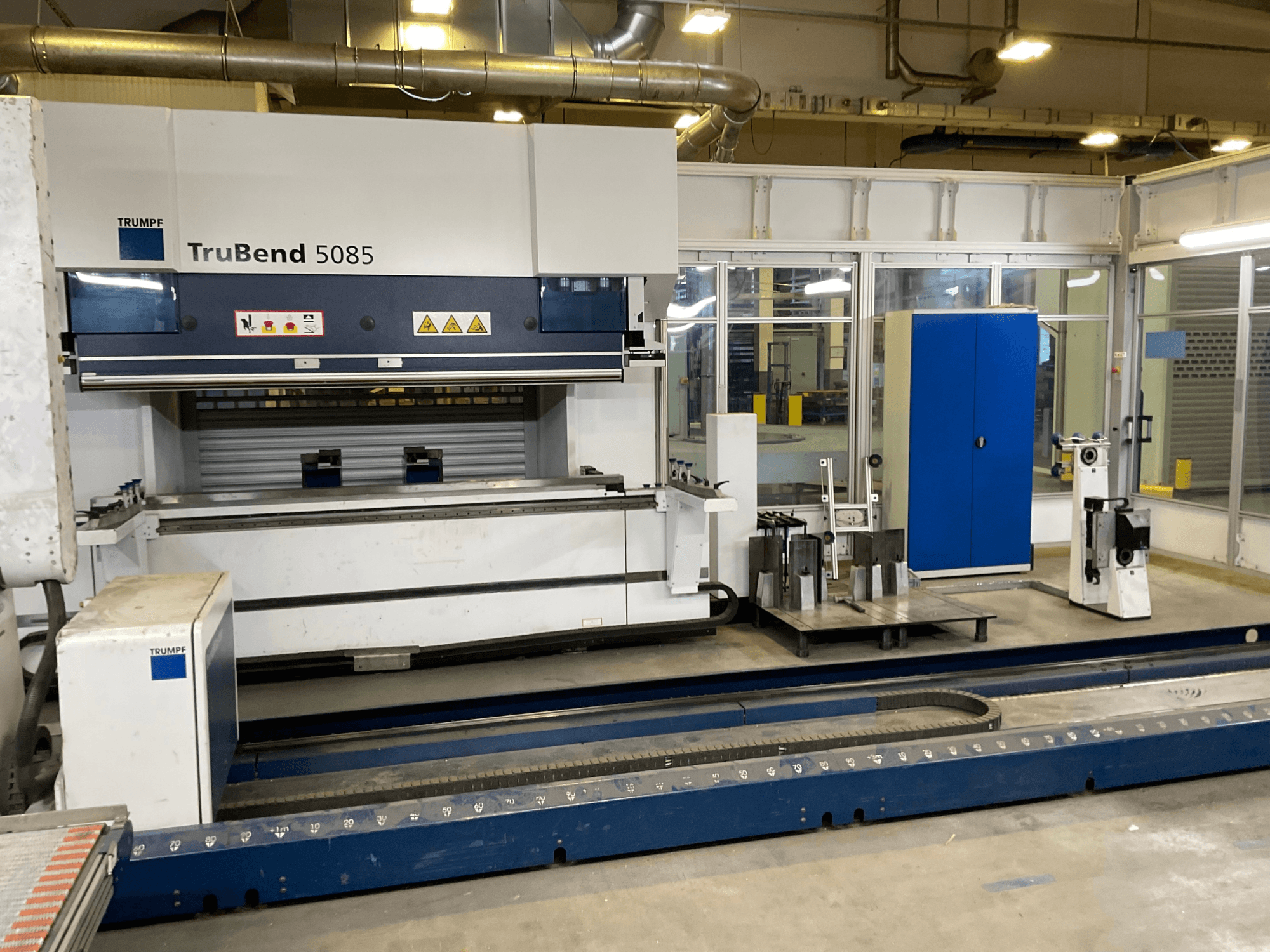

TruBend 5085 (2720 mm x 850 kN) s BendMasterom 60
