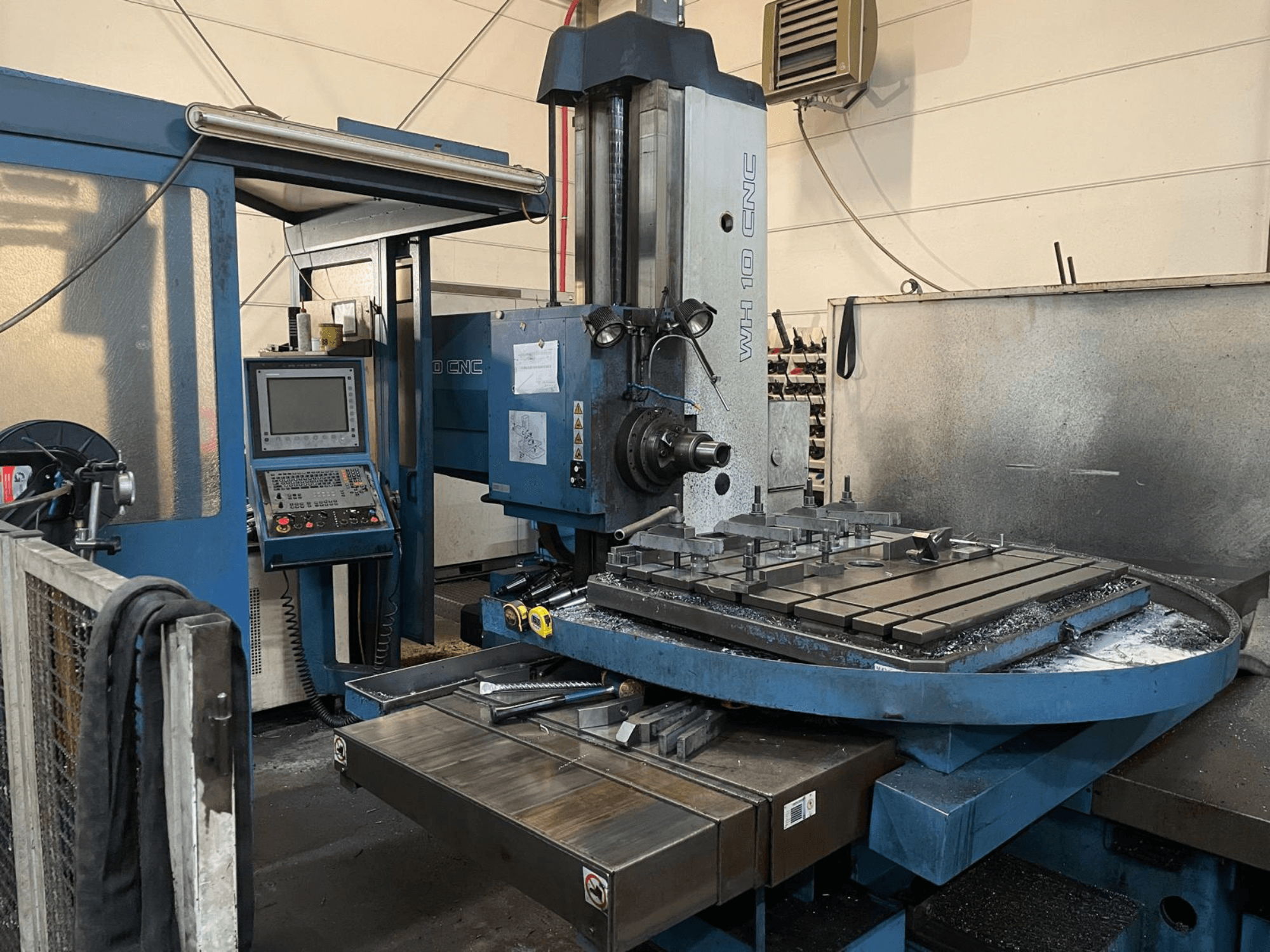

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Glava vretena / vreteno

  • Promjer radnog vretena: 100 mm

  • Promjer prirubnice šupljeg vretena: 221,44 mm (h5)

  • Otvor za centriranje šupljeg vretena (Š): 130 mm (V6)

  • Radni produžetak vretena (hod pinole, Š): 630 mm

  • Stezanje alata: Hidromehaničko

  • Programabilni raspon brzine vretena: 10–1800 min⁻1, s 50–120% premošćivanjem potenciometrom tijekom rada

  • Glavni motor (kao što je isporučeno): 20 kW / 2000 min⁻1

• Okvir / Osi

  • Vertikalno podešavanje glave vretena (Y): 1100 mm

  • Minimalna visina osi vretena iznad radnog stola: 0 mm

• Stol

  • Maks. težina obratka: 3000 kg

  • Stezna površina: 1000 x 1120 mm

  • T-utori (broj/veličina): 7 / 22 H8 mm

  • Razmak T-utora (unutarnji/rubni): 160 / 100 mm

  • Otvor za centriranje stola: Ø100 H6, dubina 13 mm

  • Poprečni hod stola (X): 1250 mm

  • Uzdužni hod klizača (Z): 940 mm

• Hidraulika, podmazivanje, rashladna tekućina

  • Radni tlak (hidraulički krugovi): 6,5–7,2 MPa

  • Volumeni radne tekućine:

    • Glava: 32 dm3

    • Hidraulička jedinica: 15 dm3

    • Jedinica za podmazivanje: 5,5 dm3

    • Spremnik rashladne tekućine CHZ-WH10: cca. 40 dm3

• Ostali podaci

  • Razina buke (A): maks. 80 dB

  • Dimenzije stroja: vidi dimenzijsku skicu

  • Korisne sile pomicanja:

    • X (poprečno podešavanje stola): 16 kN

    • Y: nije navedeno

  • Stalak za alat: uključen (detalji nisu navedeni)

Dodatna oprema

• Roemheldov sustav stezanja tornja

• Kutne ploče (Kutovi)

• Montažni blokovi
