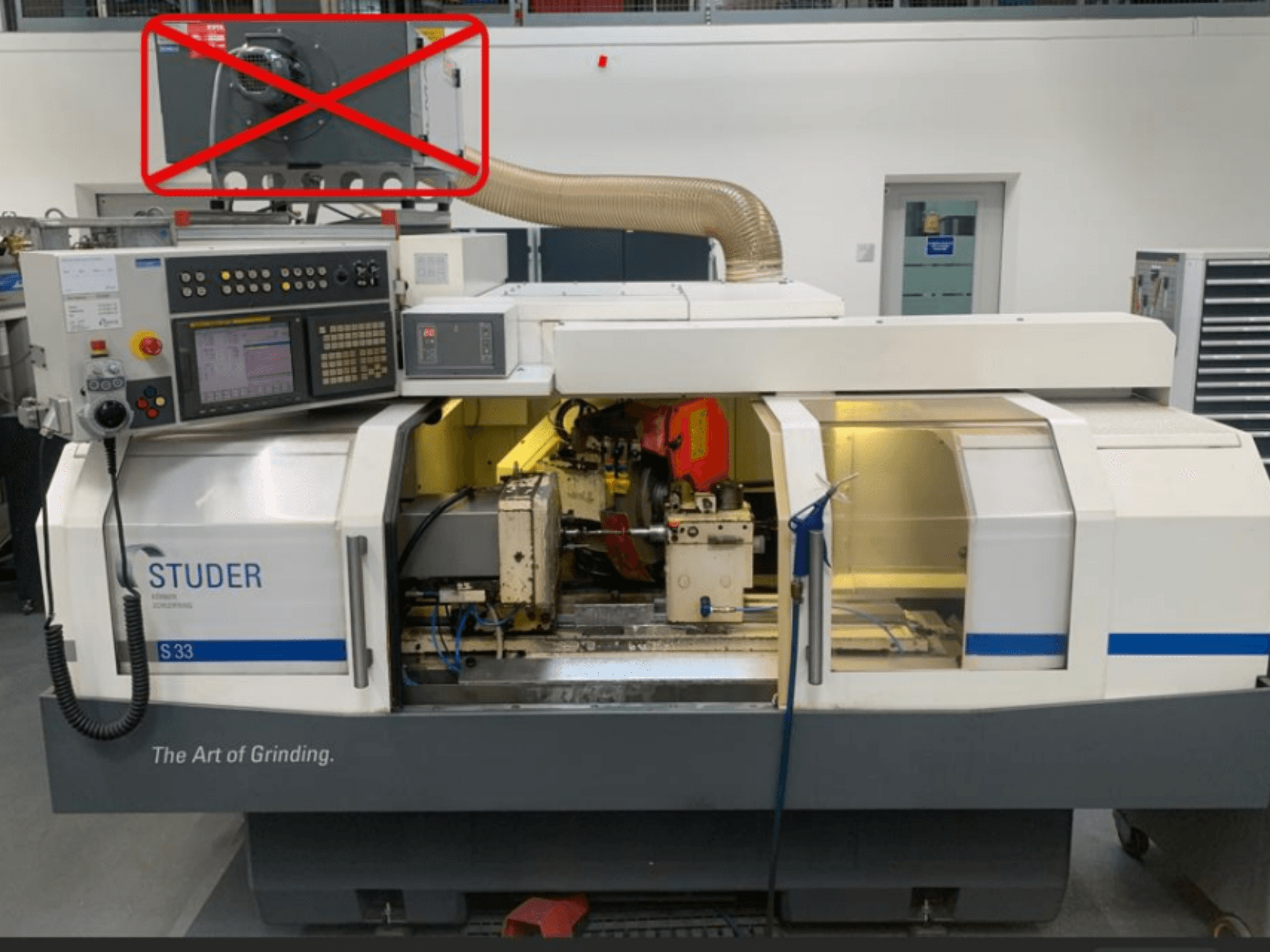

STUDER - S33DE-GRI-STU-2005-00001

• Primjena: Izrada prototipa (bez rada u smjenama)

• Radni sati: cca. 24.000

• Upravljanje: FANUC 21i-TB

• Sustav za ekstrakciju nije uključen

• Godišnje održavanje

• Visina centra: 175 mm

• Središnja udaljenost: 650 mm

• Stalak stroja: Granitan S 103

• Brusna ploča: 500 x 63 x 203 mm

• Linearni mjerni sustav

• Provrt vretena: 30 mm

• Brzina vretena obratka: 1–1500 o/min

• Zakretanje stola obratka: 8,5°

• Beskonačno promjenjivi kut konusa (skala s koracima od 1°)

• Obrada brusnih kotača: radijus, kut

• Električno sučelje za rotacijsko oblaganje

• Elektronički ručni kotač

• Maksimalna periferna brzina: 50 m/s

• Konstantna brzina rezanja V

• Pneumatsko podizanje vretena

• Pneumatski podizač kontravršilice

• Pogon obratka: AC servo motor od 1,6 kW

• Pumpa rashladne tekućine: 100 L/min pri 2,5 bara

• Dovod rashladne tekućine preko vretena obratka

• Vrijeme promjene unutarnje/vanjsko brušenje: 10 sekundi

• Prijelazni radijus/skošenje/cilindar

• Vreteno za unutarnje brušenje: 1–20 000 o/min

• Nožna pedala za kretanje s otvorenim vratima

Dodatna oprema

• Uređaj za uklanjanje kontrašilice (uključen)

• PCD ploča za oblaganje R 0,5

• Uređaj za dinamičko balansiranje sa senzorima za balansiranje

• Detekcija brušenja

• Umetak za Marposs sondu
