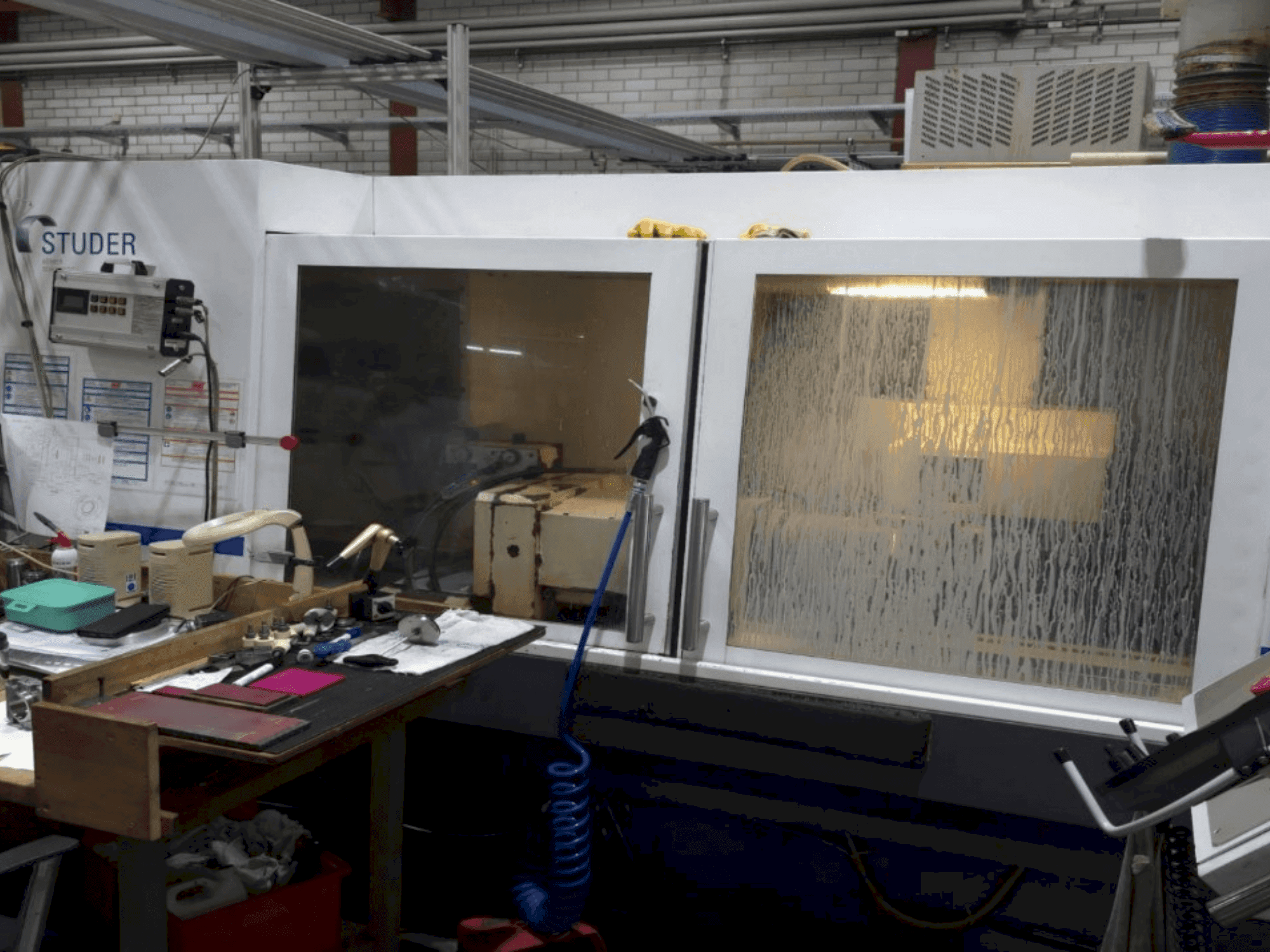

STUDER - S31DE-GRI-STU-2008-00001

Dodatna oprema

• Frekvencijski pretvarač ažuriran / Frekvencijski pretvarač zamijenjen

Prednosti stroja

Tehničke prednosti stroja

• Kontroler: ge fanuc serija 21-tb

• Curenje kade

• Curenje iz spremnika

• Nema filtera remena rashladnog sistema

Dodatne informacije

Poprečna os X i uzdužna os Z:

Poprečna os X (NC os) 0°, pogonjena AC servo motorom

i kuglični vijak. Hod 280 mm. Programabilna brzina posmaka 0,001-5000 mm/min.

Uzdužna os Z (NC os). Pokretana AC servo motorom i kugličnim vijkom. Hod

1150 mm. Brzina pomaka programabilna

0,001-10 000 mm/min.

Izravni mjerni sustav na X-osi

Rezolucija 0,0001 mm (linearni, apsolutni mjerni sustav,

ne zahtijeva pomicanje referentne točke)

Izravni mjerni sustav na Z-osi

Rezolucija 0,0001 mm (linearni, apsolutni mjerni sustav,

ne zahtijeva pomicanje referentne točke)

Sučelje vage za izravne mjerne sustave

Glava kotača

Univerzalna glava kotača U, okretna

Automatska os okretanja glave kotača (os B)

za okretanje glave kotača.

Hirthov zupčanik 1° u odnosu na os zakretanja glave kotača. Kut zakretanja od -15° do +195°

Zaštitni poklopac u položaju alata 1, lijevi Ø 500 mm

za vanjsko brušenje brusnih ploča Ø 500x63 mm F1

(80 mm F5)

Zaštitni poklopac u položaju alata 2, desni Ø 500 mm

za vanjsko brušenje brusnih ploča Ø 500x63 mm F1

(80 mm F5)

Opće informacije o zaštitnom poklopcu u položaju alata 2:

Duljina brušenja desne strane brušenja se smanjuje u

Položaj zakretanja brusne glave. 300° za cca. 30%

Uređaj za unutarnje brušenje za visokofrekventna vretena

Ø 120 mm u položaju alata 3, uključujući priključni kabel

za spajanje vretena za unutarnje brušenje Ø 120 mm prema

sljedeće Studerove specifikacije:

-- Priključci za podmazivanje s utikačem za različite promjere crijeva

4 mm

-- Priključci za rashladno sredstvo za prednji i povratni tok

s promjerima crijeva

10 mm (utični spojevi vretena i crijeva uključeni su u isporuku vretena)

-- S električnim spojevima prema dijagramu spajanja

Kodiranje vretena za unutarnje brušenje

Fiksni ležaj vretena motora 1 je s desne strane

na poziciji alata 2

Brzina rezanja vretena motora 1

programabilno do maks. 50 m/s

Za motorna vretena s maks. n = 3200 o/min, 50 m/s je

moguće samo s promjerima brusnih ploča >300 mm

HF oprema za unutarnje brušenje za Fischer vretena s podmazivanjem uljem i zrakom

Opće informacije o markama HF vretena:

Različite marke vretena s uljno-zračnim podmazivanjem ne mogu se koristiti na jednom stroju.

-- Broj priključaka za podmazivanje mora odgovarati vretenima

u priboru.

-- Vretena s različitim brojem priključaka za podmazivanje ne mogu se koristiti po poziciji alata.

Jedinica za održavanje uljno-zračnog podmazivanja vretena za unutarnje brušenje.

Količina podmazivanja može se programirati specifično za vreteno u CNC upravljačkoj jedinici.

Pročišćavanje zraka za HF vretena kada se koristi komprimirani zrak stroja (iz glavnog pneumatskog ventila).

Stezna glava s valjkastim ležajevima, konus ISO 50, cilindrični vanjski nosač

nos vretena Ø 110 mm, provrt vretena Ø 50 mm.

Ručno zaključavanje vretena bez nadzora.

Mogućnost montaže senzora brusnog prstena

Opće informacije o steznoj glavi:

Za brušenje uživo ili vanjsko brušenje s rotirajućim središtem

Ručna korekcija cilindričnosti na radnoj glavi

Točnost koncentričnosti od najmanje 0,0004 mm

Standardna C-os

za utovar obratka i zaustavljanje po obodu

(Točnost +/-0,5°) za promjenu obratka

Standardna C-os; za brušenje oblika,

obično je potrebna visokoprecizna C-os

Pogon obratka 3 kW s AC servo motorom

Raspon brzine 1-1000 o/min

Brzina pomicanja 1-50 o/min

Pneumatski lift za jednostavno kretanje

radne glave tijekom postavljanja

2909914-E

Pneumatsko upravljanje i nadzor pritiska strugotine

Električno sučelje 1 za rotacijski

do maksimalne pogonske snage od 3 kW.

Omogućuje programabilne brzine od 10–100%

nominalne brzine vretena, ovisno o vretenu, u istom ili suprotnom smjeru od brusne ploče.

Upravljačka ploča i upravljački ormar trajno su spojeni na

stroj

Klima uređaj za upravljački ormar

Opće informacije o hlađenju upravljačkog ormara:

Na sobnoj temperaturi. Za temperature iznad 30°C potrebna je rashladna jedinica.

Priključni napon: 400 volti +/-10%

Linijska frekvencija: 50 Hz +/-1 Hz

Vod: 4-žilni (L1, L2, L3 / PE) ili 5-žilni (L1, L2, L3 / N / PE)

Unutarnji upravljački napon: 24 volta istosmjerne struje

Fanuc 21i-TB CNC kontroler sa:

-- Aktivni ravni zaslon u boji od 10,4"

-- Integrirani PLC kontroler

-- Studer komunikator i ASI sabirnički sustav

Korisnička memorija za CNC kontroler: 128 kB,

Programska memorija: 200

-- Fanuc 21i-TB podržava samo korisničku memoriju veličine do 512 kB.

Prijenosna upravljačka jedinica: Studer PCU terminal

s LCD zaslonom, tipkovnicom, elektroničkim ručnim kotačićem,

gumb za poništavanje i dopuštenje

Brojač radnih sati, raspon 0-99.999 sati

Elektroničko otkrivanje pristajanja s Dittel AE 4100-1

koji se sastoji od:

-- Prednja ploča s LCD zaslonom za prikaz

krivulja signala

-- 4 ulaza za detekciju pristajanja s pasivnim

senzori, pri čemu može biti samo jedan senzor

ocjenjivano u isto vrijeme
