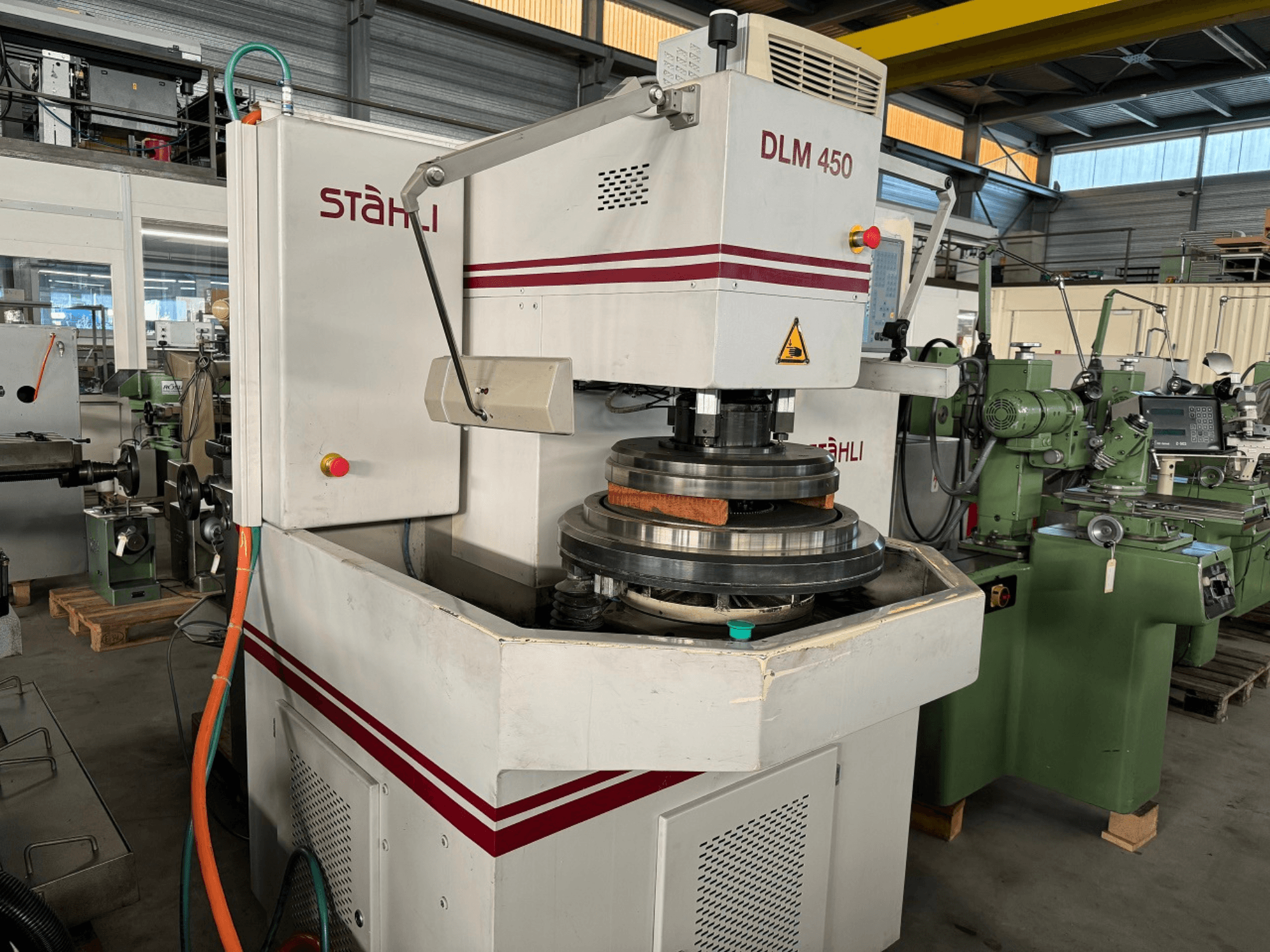

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Napon / Frekvencija: 400 V / 50 Hz

- Maks. struja: 50 A

- Potrošnja energije: 26 kW

- Dijagram ožičenja br.: S-2816

- Težina stroja: 2100 kg (nazivna pločica) / Neto težina 1900 kg

- Dimenzije: 1200 × 1650 × 2050 mm

- Promjer brusnog kotača: Ø 450 mm

- Brzina brusnog kotača: 0–110 o/min

- Maks. snaga pogona lapirajućih kotača: 2 kW

- Maks. opterećenje na gornjem kotaču za lepanje: 20 daN

- Brzina unutarnjeg pogona: 0–115 o/min

- Maks. snaga unutarnjeg pogona: 0,5 kW

- Motori s pogonom na kotače za lepljenje (istosmjerni motor): Napon armature 260 V, Napon polja 340 V, Brzina 3110 o/min, Snaga 2 kW, Prisilna ventilacija 220 V (50/60 Hz)

- Unutarnji pogonski motor: Kontinuirano promjenjivi istosmjerni motor, napon armature 260 V, napon polja 340 V, brzina 3110 o/min, snaga 0,5 kW, prisilna ventilacija 220 V (50/60 Hz)

- Motor za vertikalno kretanje: koračni motor, 50 koraka/sek, okretni moment 1100 Nm

- Podešavanje zupčanika: AC motor kočnice (2 položaja), 380 V / 50 Hz, Brzina 700–1400 o/min, Snaga 0,25/0,37 kW, DC kočnica 24 V (16 Nm)

- Pretvarač snage: Ulaz 380 V / 50 Hz, Napon armature 270 V, Napon polja 340 V

- Prijenosni omjeri pužnog prijenosa: Unutarnji pogon i = 1 : 30, Donji sustav i = 1 : 15,5, Gornji sustav i = 1 : 15,5

- Radni tlak komprimiranog zraka: 6–7 bara

- Pumpa za tekućinu za poliranje: 380 V / 50 Hz, Brzina 2600 o/min, Protok 57 l/min, Klasa zaštite IP 44

- Uređaj za upravljanje i mjerenje: Mjerni raspon od ±3 do ±11.000 mm (Millitron priručnik)

- Induktivni senzor: Mjerni raspon ±2 mm

- Uređaj za podešavanje zadane vrijednosti: 4-znamenkasti zaslon

- Upravljačka ploča / Sustav: Siemens SIMATIC Panel PC

- Procesor upravljačkog sustava: Intel Celeron M procesor 1,50 GHz

- Sistemska memorija: 1562624 KB (vanjska memorija), 640 KB (sistemska memorija), 384 KB (shadow RAM), 1024 KB (cache RAM)

- Prostor na tvrdom disku: 40021 MB (2 tvrda diska)

- Datum BIOS-a / sustava: PhoenixBIOS, Datum BIOS-a 28.03.2006.

- Operativni sustav: Microsoft Windows XP Professional / Microsoft Windows konzola za oporavak
