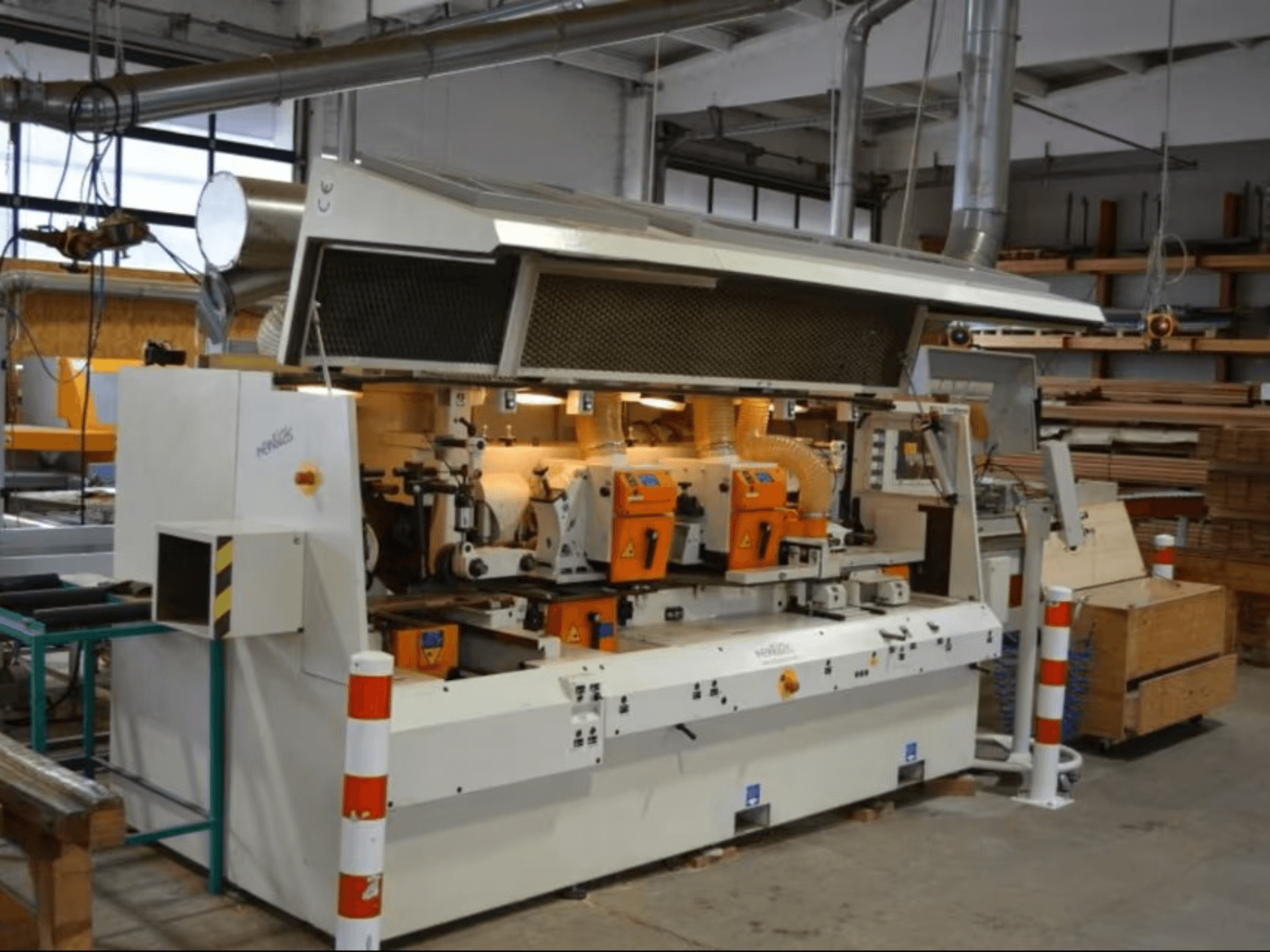

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfiguracija: 6 vretena + 1 univerzalno vreteno (UNIWELLE) = 7 osovina; pogodno za profiliranje/rezanje

• Upravljanje: MOBILE 10 zaslon osjetljiv na dodir

• Sustav sučelja/alata: HSK 85S Powerlock; brza izmjena vretena T-SET; uređaji za brzo stezanje

• Radni raspon:

  • Radna širina (gotova): 15–240 mm

  • Radna visina (gotova): do 125 mm

  • Minimalna duljina obratka: 450 mm

• Vretena:

  • Brzina: 6.000 / 8.300 okretaja u minuti

  • Promjer: 40 mm

  • Duljina montaže: vertikalno 220 mm, horizontalno 250 mm

  • Aksijalno podešavanje: vertikalno 75 mm, horizontalno 45 mm

  • Promjer kružnice leta: poravnači 120–140 mm; profilna vretena 100–200 mm

  • Dubina profiliranja 2. donje osovine s alatom Ø200 mm: 15 mm

• Motori:

  • Motor za pomicanje: 4 kW (inverterski upravljan)

  • Vreteno za poravnavanje/blanjanje: 7,5 kW

  • Desno vertikalno vreteno: 7,5 kW (Powerlock HSK 85)

  • Lijevo vertikalno vreteno: 7,5 kW (Powerlock HSK 85)

  • Gornje horizontalno vreteno 1: 7,5 kW (brzo stezanje)

  • Gornje horizontalno vreteno 2: 7,5 kW (Powerlock HSK 85)

  • Donje horizontalno vreteno: 7,5 kW (Powerlock HSK 85)

  • Univerzalno vreteno: 7,5 kW (brzo stezanje)

• Sustav hranjenja:

  • Brzina pomicanja: 6–36 m/min (putem invertera)

  • Valjci za uvlačenje: Ø140 mm; 2 valjka 140 x 25 po osovini za uvlačenje

  • Motorni valjak za uvlačenje u radnom stolu i izlaznom stolu

  • Dvije jedinice za pomicanje nakon gornjih vretena za smanjenje središnjeg razmaka sa 620 na 450 mm

• Tablice i vodiči:

  • Duljina uvlačivog stola: 2500 mm

  • Raspon podešavanja za stol za pomicanje i vodilicu za pomicanje: 10 mm

• Pritisci, vodiči i sigurnost:

  • Horizontalni pritisak ispred blanjalice s prekidačem za uključivanje/isključivanje

  • Horizontalni uređaj za pritisak prije osovine blanjalice, preklopiv s upravljačke ploče

  • Pneumatske tlačne cipele ispred gornjih horizontalnih vretena

  • Tlačne cipele na prednjoj strani horizontalnog štitnika vretena

  • Kaljeni umetak u radnom stolu prije blanjalice

  • Rasvjeta unutar zaštitnog poklopca

• Podmazivanje:

  • Prisilno podmazivanje (osnovna oprema)

  • Ručno centralno podmazivanje

  • Ručna pumpa za podmazivanje radnog stola

• Pozicioniranje/podešavanje:

  • Elektroničko horizontalno pozicioniranje

  • Elektroničko podešavanje/podešavanje promjera alata

• Izvlačenje:

  • Potreban kapacitet usisavanja: min. 10.443 m³/h

• Ostalo:

  • Prekidač za uključivanje/isključivanje jedinice za pomicanje prije blanjalice

Dodatna oprema

• Uključeno crijevo za usisavanje

• Uključen nosač za montažu Powerlock

• Alati uključeni za HSK vretena; rezne glave od 240 mm ugrađene na horizontalna vretena

  • Napomena: Nisu uključeni svi prikazani alati

• Dokumentacija: katalog rezervnih dijelova (8 kompletnih PDF kataloga)
