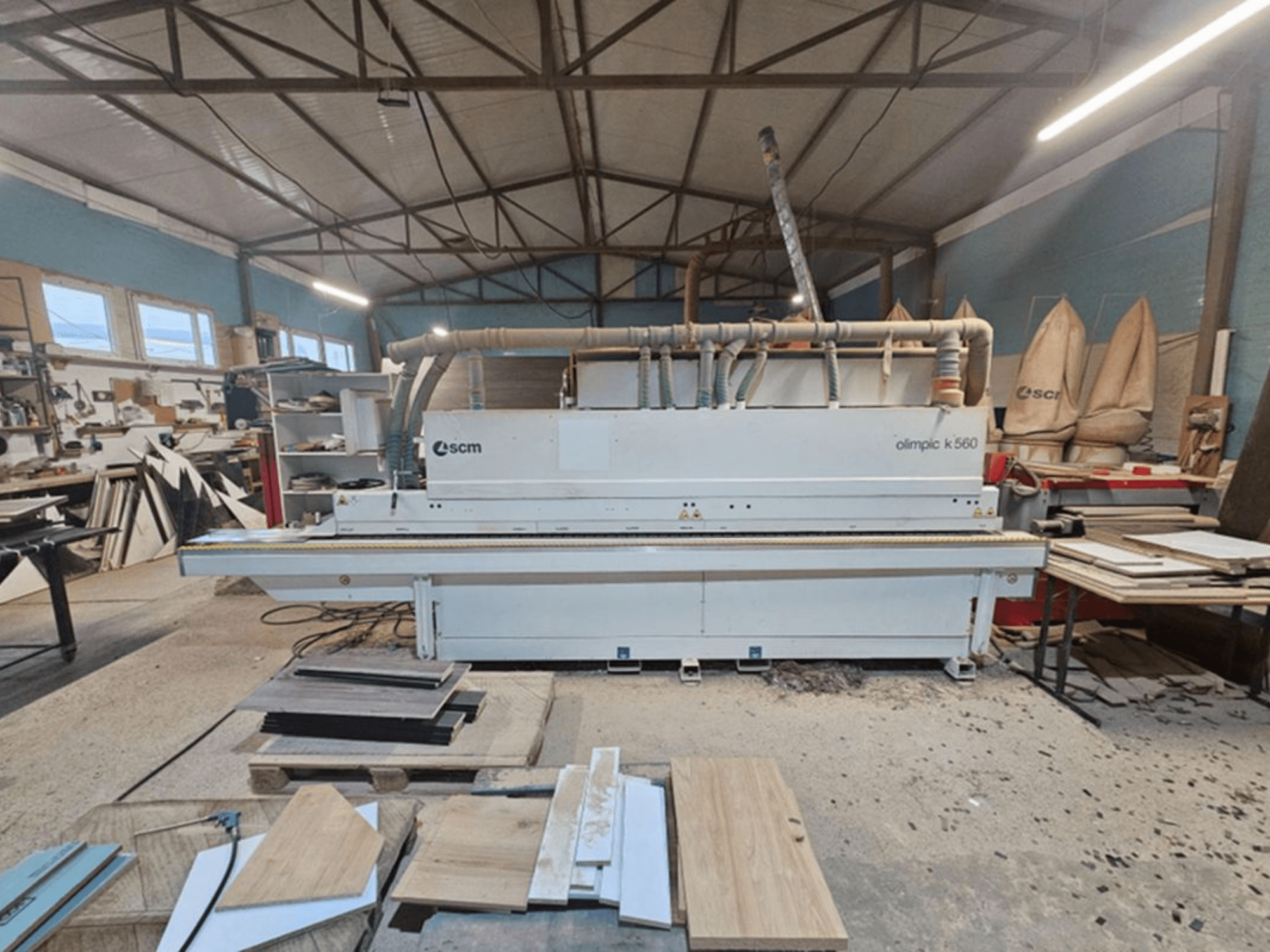

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Ključne značajke

• Brzina pomicanja do 18 m/min s razmakom ploča od 600 mm, čak i sa zaobljavanjem kutova

• Dodirni zaslon u 7 boja osjetljivih na dodir s grafikom, upravljanjem programima, dijagnostikom i digitalnom kontrolom temperature ljepila

• Grupa za zaokruživanje kutova Round X s 2 motora za zaokruživanje i obrezivanje kutova

Tehničke specifikacije

• Brzina pomicanja: 12–18 m/min

• Debljina obratka: 8–60 mm

• Debljina ruba (rola): 0,4–3 mm

• Debljina ruba (trake): 0,4–6 mm

• Maks. presjek ruba (rola): 135 mm²

• Maks. promjer role: 800 mm

• Prepust ruba: 2 mm gore / 2 mm dolje

• Razmak obratka: 600 mm

• Minimalna duljina obratka: 140 mm

• Minimalna širina obratka: 95 mm (60 mm sa posebnim podešavanjem)

• Minimalna duljina (materijal u roli): 180 mm

• Minimalna duljina (trakasti materijal): 220 mm

• Otvor tlačne šipke obratka: 560 mm

• Radna visina: 900 mm

Upravljački sustav (Touch 7)

• 7" zaslon u boji osjetljiv na dodir (16:9)

• Grafički prikaz i simulacija svih jedinica

• Upravljanje svim jedinicama i funkcije automatskog pokretanja

• 60 programa koje je moguće slobodno uređivati

• Potpuno PLC upravljanje s nadzorom enkodera

• Digitalna kontrola temperature posude za ljepilo

• Dijagnostika uz pomoć operatera

• Statistika: broj komada, mjerači rubova, vrijeme rada lanca

• Odabir prolaza: prvi ili drugi prolaz obrade

Jedinice za obradu

• Glodanje spajanja: dva dijamantna rezača za spajanje, svaki od 1,8 kW, 12 000 o/min

• Uređaj za lijepljenje VC-S4.1: grijanje od 3 kW, spremnik od 1,5 kg, brza izmjena Fastlock, motorizirani glavni + tri pritisna valjka

• Jedinica za trimanje K/SEL: dva HF motora od po 0,35 kW, 12 000 okretaja u minuti, okretni kut od 0–15°

• Jedinica za glodanje u ravnini RK: dva HF motora od po 0,55 kW, 12 000 okretaja u minuti, radijus alata R2

• Zaokruživanje X kutova: dva HF motora od po 0,35 kW, 12 000 okretaja u minuti, precizne vodilice bez zazora

• Jedinica strugača RAS-K: radijus alata R2

• Jedinica za poliranje SP-V: dva motora od 0,18 kW svaki, 3000 okretaja u minuti

Dodatna oprema

• Automatsko prebacivanje Autoset T-ER2:

  • Prebacivanje između prvog i drugog prolaza

  • Automatska promjena debljine ruba (npr. s 0,4 mm na 2 mm)

• Sustav raspršivanja s odvajačem/anti-ljepljivim sredstvom AAR

• Jedinica za struganje ljepila RC-V

• Dijamantni alati H=64 mm za grupu za ispravljanje/predglodanje
