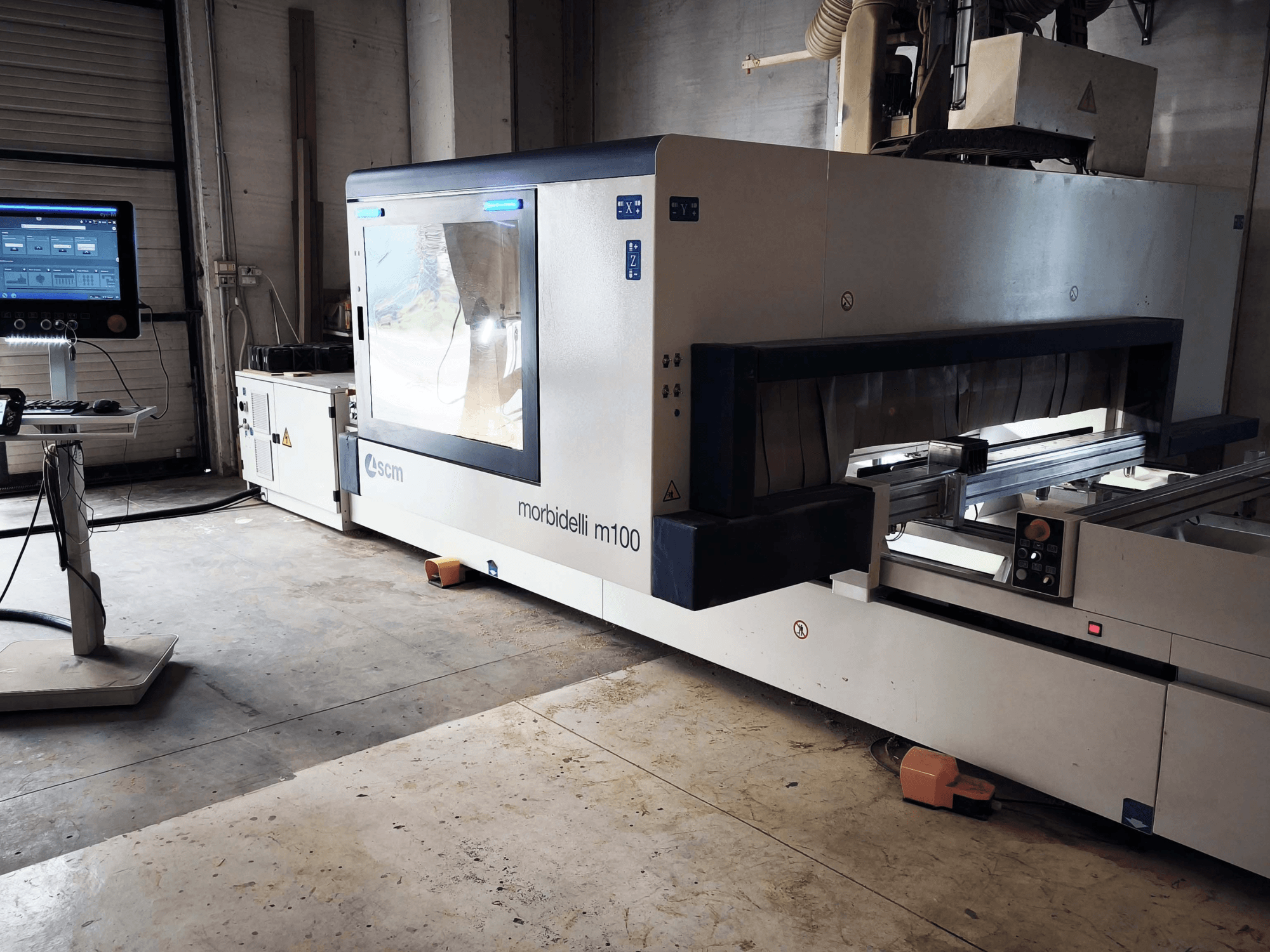

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Radno područje

  • Maks. širina utovara panela / Y prolaz: 2200 mm

  • Prolaz obratka po Z-osi: 250 mm

  • Radna duljina njihala: 1700 + 1700 mm

  • Brzina vektora X+Y PRO-SPACE: 56 m/min

  • Brzina vektora X+Y PRO-SPEED: 78 m/min

  • PRO-SPACE sigurnosna konfiguracija: X-osi ograničene na 25 m/min radi sigurnosti operatera

• 5-osna glodalica – JQX

  • 5-osno JQX elektrovreteno, HSK 63F

  • Rotacija B-osi: ±185°, brzina: 7.000°/min

  • Rotacija C-osi: ±320°, brzina: 7.000°/min

  • Programabilna rotacija u smjeru desne/lijeve strane, keramički ležajevi, hlađenje tekućinom

  • Automatska napa za odvod zraka: 3 položaja + isključeni položaj

• Jedinica za bušenje – F23L Ro.Ax

  • 13 neovisno odabranih vertikalnih vretena

  • 5 horizontalnih bušaćih glava s dvostrukim izlazom (3 u X, 2 u Y)

  • Brzina vretena za bušenje: 4.200 o/min (standardno) / 3.000–8.000 o/min (s inverterom)

  • Integrirana oštrica pile u X; maks. promjer 125 mm; debljina 2,2–6 mm

  • Brzina oštrice: 5.000 o/min (standardno) / do 10.000 o/min (s inverterom)

  • Snaga motora bušilice: do 3,9 kW

  • Maks. duljina svrdla: 70 mm; razmak vretena: 32 mm; Weldon priključak alata Ø10 mm

  • Pomoć zraka pod visokim tlakom: >64 kgf po vretenu

• Spremnici alata (ukupno do 28 pozicija)

  • TRB14: 14 alata; maks. promjer alata 300 mm (3 osi) / 350 mm (5 osi); maks. težina alata 8 kg

  • FAST14: 14 alata; maks. Ø 225 mm (pila) / 180 mm (kružni alati/kutni agregati); maks. težina alata 8 kg

• Radni stol i stezanje

  • 6 × TV FLEX 1600 stolova/barova; pneumatsko zaključavanje/otključavanje

  • Automatski referentni graničnici: 6 stražnjih, 6 srednjih, 4 bočna

  • Dodatni prednji graničnici H=75

  • 4 pneumatska uređaja za podizanje panela H=75

  • Mogućnost obrade njihalom

  • Vakuumski sustav stezanja

• Vakuumska oprema

  • Vakuumska pumpa: 250 m³/h

  • 18 fiksnih šalica: 145 × 145 mm, V=75 mm

  • 6 rotirajućih šalica: 145 × 55 mm, V=75 mm

• Mjerenje / pozicioniranje

  • Automatski senzor duljine alata

  • Dvostruko lasersko pozicioniranje (jedan projektor po radnom području)

  • Automatske reference pozicioniranja obratka

• Upravljanje i softver

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • DXF uvoz; PGM uvoz / konverzija u PGMX

  • Parametrijsko programiranje; Upravitelj alata; Maestro APPS

  • Grafičko postavljanje radnog stola; provjera kolizije; procjena vremena ciklusa

  • Mogućnost daljinske pomoći; mrežna veza

• Konzola operatera

  • integrirano industrijsko računalo eye-M PRO, 21,5" Full HD zaslon osjetljiv na dodir (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4 RAM-a; 500 GB tvrdi disk

  • Ethernet RJ45; USB 3.0

  • Žičani TECPAD 7" daljinski upravljač; duljina kabela 6,5 m

• Podaci o instalaciji

  • Instalirana snaga: 23–28,5 kVA; 400 V; 50 Hz; 3 faze

  • Potrošnja zraka: 450 Nl/min

  • Brzina odvodnog zraka: 30 m/s; priključak za odvod Ø 250 mm

Dodatna oprema

• Držači alata i stezne čahure: nisu uključeni u ponudu

• Nije navedena nikakva druga vanjska oprema (roboti, automatizacija, transporter strugotine, dodavač šipki itd.)
