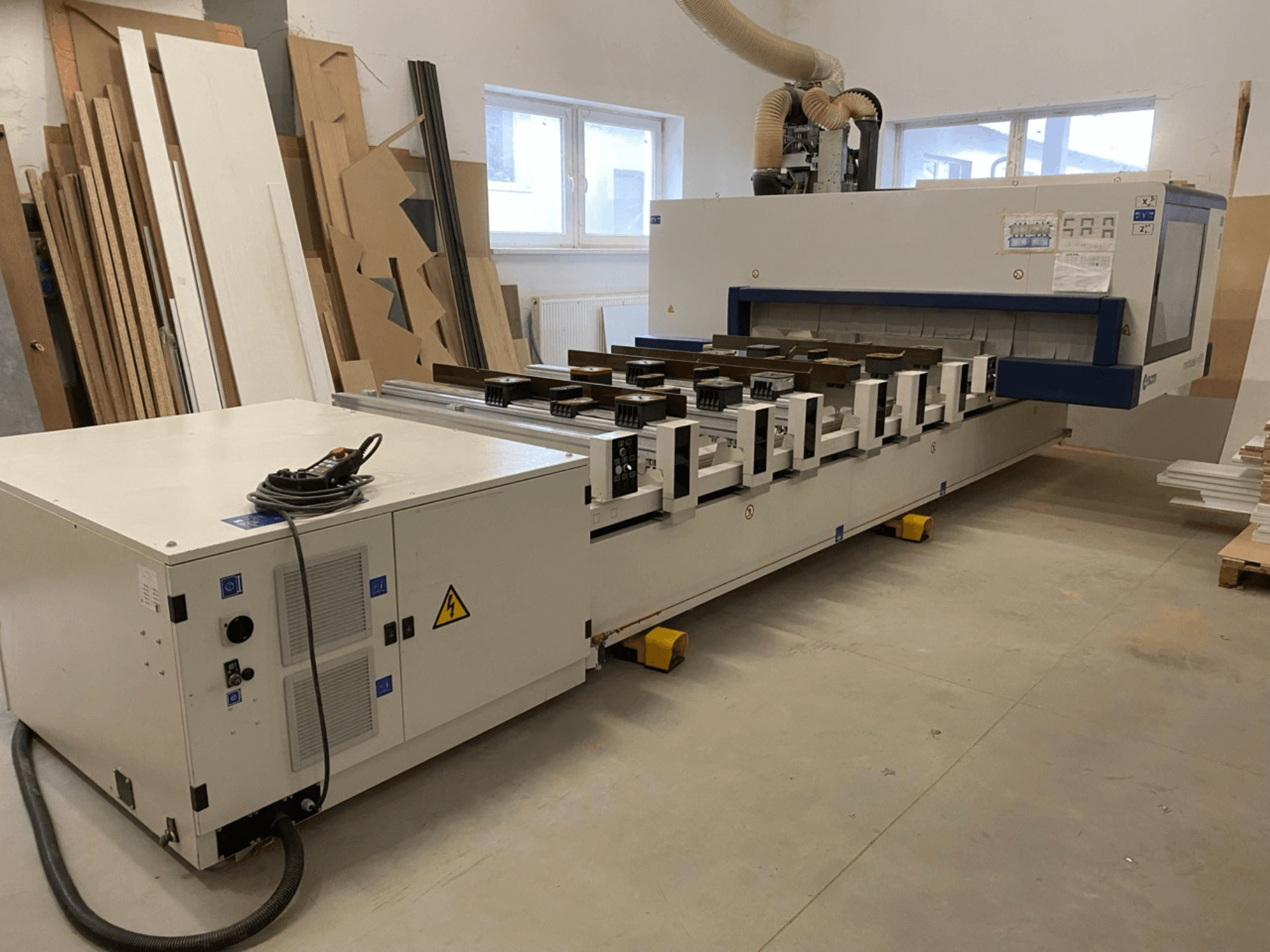

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Radno područje / osi:

  • Duljina panela (Y): 1900 mm (2210 mm)

  • Visina ploče (Z): 180 mm

  • Duljina ploče za obradu kroz cijelo područje: 1400 mm

  • Vektorska brzina X-Y: Pro-Space 56 m/min; Pro-Speed 78 m/min

• Radni stol: 6–12 greda (TV Flex), 12 vakuumskih spremnika (145 × 145 × V75 mm); 2 graničnika po gredi; duljina pomične grede 1600 mm.

• Jedinica za bušenje (opće specifikacije):

  • 21 vertikalno vreteno, 8.000 o/min

  • 10 horizontalnih vretena, 8.000 o/min

  • Integrirana pila Ø125 mm (X), 10.000 o/min

  • Snaga motora 2,2 kW

• Elektrovreteno: 10 kW (S6), maks. 24.000 o/min.

• Zahtjevi za instalaciju: instalirana snaga 23–28,5 kVA; komprimirani zrak 450 NL/min; usisavanje prašine 4500 m³/h, 25 m/s, izlaz Ø250 mm.

• Struktura i kretanje:

  • Teški, elektrozavareni čelični okvir s otpuštanjem naprezanja; sva obrada u jednom postavu na CNC strojevima za obradu metala.

  • Brze linearne vodilice s četiri reda; sustavi s recirkulirajućim kuglicama s tri kruga; spiralni zupčanik i letva s X-osom.

  • Bezčetkični motori, inverteri; obradne jedinice montirane na mobilni portal radi krutosti.

  • Prozirno sigurnosno kućište od polikarbonata.

• CNC upravljanje i softver:

  • PC-Office: Windows 7, 17-inčni LCD zaslon u boji, QWERTY tipkovnica, mobilna upravljačka ploča, Xilog Maestro.

  • Značajke Xilog Maestra: parametarsko/grafičko/ISO programiranje; DXF/ASCII uvoz (2D); 3D linearna/kružna interpolacija; prostorna linearna interpolacija; spiralna interpolacija; vođeni uređivač; automatska optimizacija bušenja i biblioteke alata; pomak ishodišta ploče; simulacija; upravljanje barkodovima (softver); samodijagnostika; postupna ručna intervencija; grafička konfiguracija jedinice; odabir brzine obrade; SCM CNC Jerk funkcija.

• Sigurnost: CE; PRO‑SPACE sustav sa sigurnosnim odbojnicima (automatsko zaustavljanje u slučaju mogućeg sudara).

• Oprema stola uključena/spomenuta: stražnji aluminijski referentni graničnici H75 po gredi; drugi središnji referentni graničnici po gredi; prednji referentni graničnici H75 po gredi.

• Vakuumski sustav: integrirana vakuumska pumpa 90/108 m³/h, 50 Hz.

• F23 L bušaća jedinica (navedena konfiguracija):

  • Neovisna Z-os

  • 13 neovisnih vertikalnih vretena (8 X / 5 Y)

  • 6 neovisnih horizontalnih vretena (brzootpuštanje), uklj. 4 u Y

  • Razmak od 32 mm

  • Brzina 4.500–8.000 o/min (inverter)

  • Jedinica za utore/pilanje na stražnjoj ploči Ø125 mm, 5.500–10.000 o/min (inverter)

  • Motor 2,2 kW

  • Povećani Z-tlak

• Prednosti RO AX-a: visoka produktivnost, preciznost, kvaliteta završne obrade, brzina obrade; do 90% smanjenja održavanja (interval od otprilike 1000 sati).

Dodatna oprema

• Bočno montirani magazin alata TRB14 (opcionalno), desna strana:

  • Kapacitet do 11 alata; maks. Ø350 mm

  • Središnja udaljenost 130 mm

  • Maks. težina alata 8 kg; ukupno 48 kg

• 4 nosača za podizanje obradaka H75, dvije razine podizanja (iznad stezaljki i radne razine), 20 kg po nosaču

• Dodatni hardverski ključ s USB priključkom
