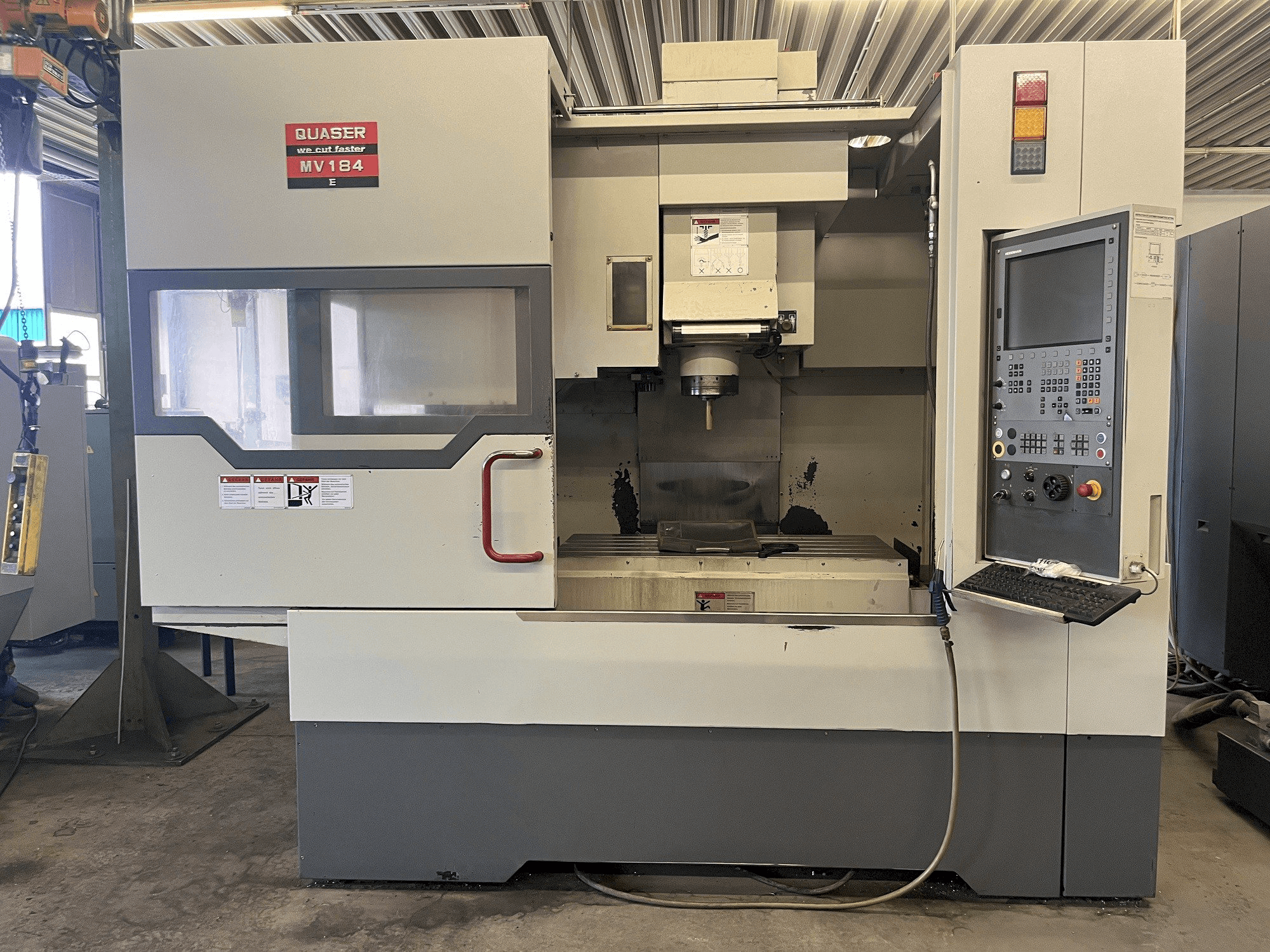

Quaser - MV 184EDE-MIL-QUA-2009-00001

Dodatna oprema

• Prijenos strugotine

Prednosti stroja

Kvalitativne prednosti stroja

• Sustav hlađenja za glavno vreteno s odvojenim krugom za hlađenje ulja od 100 1 i dovodom zraka za glavni motor
• Prednapregnuti kuglični vijci prom. 45 mm
• Držači alata prema din 69871 (opcija bt 40), vijci za pritezanje alata prema din 69872 (iso) 7388 opcija)
• Odlaganje strugotine, sastoji se od 2 pužna transportera i sptllsyslema u radnom području, kao i transportera s strugačom
• Spremnik rashladne tekućine kapaciteta 300 l
• Potopno hlađenje, s 12 podesivih izlaznih mlaznica smještenih u prstenu na vrhu vretena, kapacitet prijenosa 60 1/min pri 2 bara palron filter 80 µ za ispiranje strugotine i potopno hlađenje
• Unutarnji dovod rashladnog sredstva s grundfoss pumpom od 20 bara. 251/min, uklj. Uložni filter 25 µ
• Ispiranje strugotine grundtoss pumpom 60 1/min na 2 bara, posude za strugotinu od nehrđajućeg čelika u radnoj komori
• Potpuna zaštita radne komore s velikim vratima za pregled (otvor vrata 900 mm) i 2 svjetla radnog područja, kao i svjetlo statusa stroja
• Puhanje zraka, vanjsko. Za suhu preradu

Tehničke prednosti stroja

• Unutarnji dovod rashladne tekućine 20 bara
• Broj alata u spremniku 30 komada
• Držač alata sk 40
• Izmjenjivač alata s dvije ruke i 30 mjesta za pohranu
• Linearne vodilice velikih dimenzija u svim osima
• Visokodinamični digitalni pogoni za pomicanje sa snagom osi od 6800 n (z 13900 n)
• Računalno optimizirano, teško tijelo stroja izrađeno od jako rebrastog lijevanog željeza
• Brzi hod 32 rnlmin (z ;24 mlmin), ubrzanje {x/y/z) 3/3 /3 m/sek'
• Okretni moment 108 nm
• Siemens-weiss glavno vreteno sk 40, pogodno za standardne pričvršćivače i alate sa sustavom oblaganja

Dodatne informacije

Pištolj za prskanje rashladne tekućine. - bojanje u dvije boje svijetlo sivo/sivo. - Staklene vage za X-. Y- i Z-os (HDH) uključujući nadtlak kako bi se spriječila kontaminacija izravnog mjernog sustava. - Automatsko centralno podmazivanje kugličnih vijaka. - Quaser obradni centri su u skladu s CE standardima.
