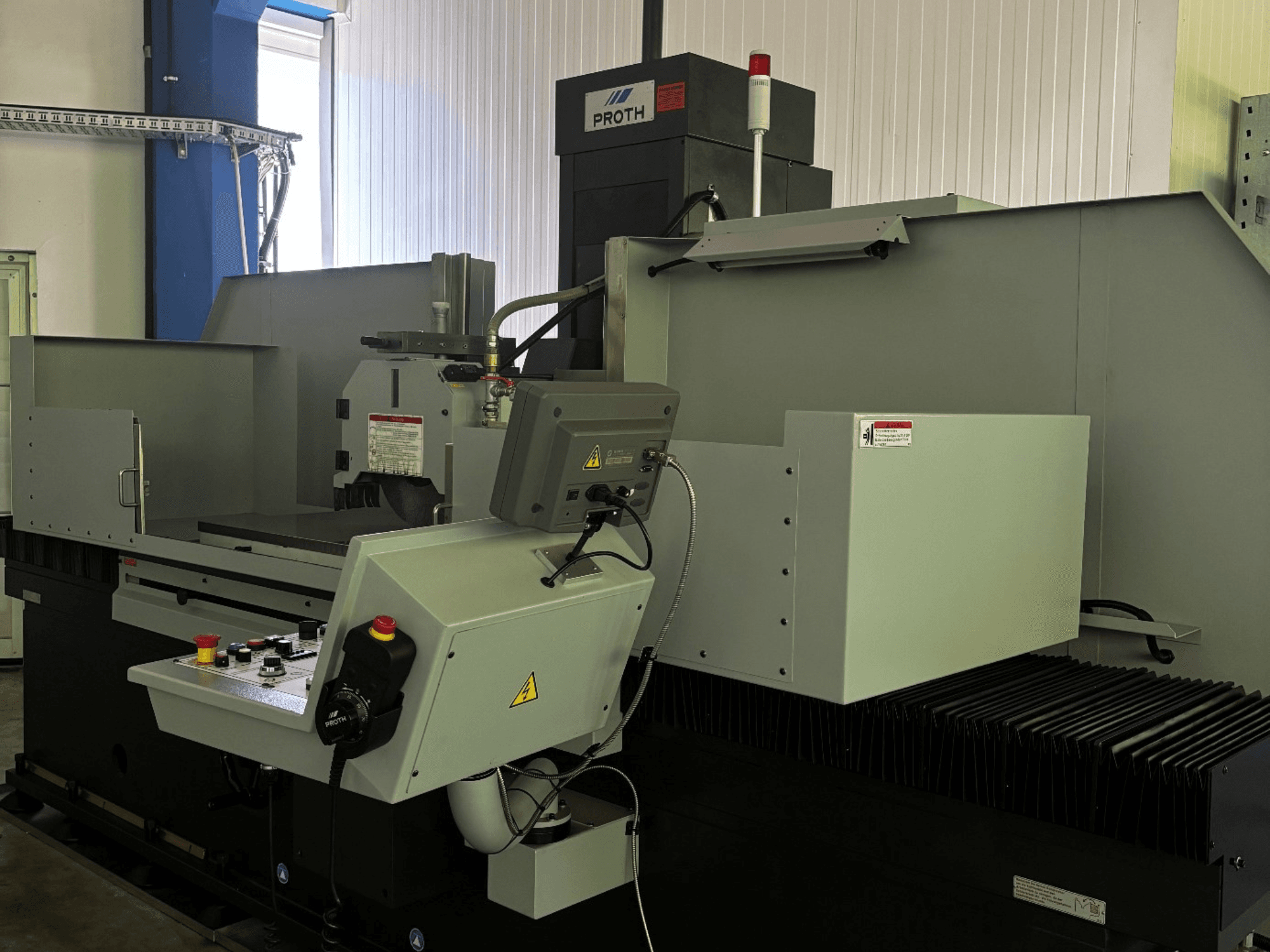

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Maks. udaljenost od središta vretena do stola: 700 mm

- Nosivost stola (kontinuirana): 1200 kg

- Nosivost stola (nekontinuirana): 1.880 kg

- Težina elektromagnetske ploče: 315 kg

- Visina ugradnje od stola do donjeg ruba brusne ploče: 522 mm

- Hidraulično uzdužno pomicanje: 1 - 25 m/min

- Korak poprečnog posmaka: 0,1 - 15 mm/hod

- Kontinuirano bezstupanjsko križno pomicanje: 50 - 1500 mm/min

- Križ rotacije ručnog kotača: 5 mm/okr (podjele: 0,02 mm)

- Okret ručice okomito: 0,25 mm/okr (podjele: 0,002 mm)

- Automatsko vertikalno uvlačenje: AD 1

- Brzina vretena: 1.500 okretaja u minuti (beskonačno promjenjiva)

- Motor vretena: 7,5 kW (400 V, 4 P, 15 A, 50 Hz)

- Motor s križnim uvlačenjem: 0,37 kW / 0,7 kW (220 V, 6 P, 2,1 A, 50 Hz)

- Motor za brzo pomicanje: 0,75 kW (110 V, 6 P, 6,1 A, 50 Hz)

- Motor hidraulične pumpe: 3,7 kW

- Transformator Tr1: 825 VA

- Transformator Tr2: 2.000 VA

- Pogonska snaga (Antriebsleistung): 400V, 3P, 34.05A, 50Hz

- Sustav rashladne tekućine: Uređaj za rashladnu tekućinu s papirnatim filterom i magnetskim separatorom (Kapacitet: 100 litara)

- Sustav za usisavanje magle i prašine: Model PSGC-50120AHR, Kapacitet spremnika: 100 l, Izlaz: 50-60 l/min, Motor: 0,55 kW, 400 V, 1,8 A, 50 Hz, Težina: 120 kg

- Digitalno očitavanje (DRO): 2-osno digitalno očitavanje na Y-osi (SINO SDS6-2V, SN: 7201723C0032, skala: KA-300 1µm - 670 mm) naknadno ugrađeno 05/2022

- Dimenzije brusne ploče: 400 x 50 x 127 mm / 355 x 50 x 127 mm (Uključeno KINIK 405 x 50 x 127 mm 32A 46 J 9 V, 33 M/S)

- Broj osi: 3 osi (X, Y, Z pokreti s 2-osnim DRO na Y)

- Dodatna oprema i značajke: Paralelni poravnač (montiran na glavu), Stolni poravnači, Balansirajuća osovina, Balansirajuća vaga, Električni ručni kotač, LED rasvjeta, Stopice za poravnanje, Ukupno 6 prirubnica brusnih ploča, Kompletan hidraulički i električni sustav

- Dimenzije putovanja: 4,1 Š x 2,7 D x 2,96 V m)

- Opcionalni rezervni brusni kotači (uključujući marke ZISCHE i KINIK) i razne prirubnice za kotače na skladištu/regalu za skladištenje
