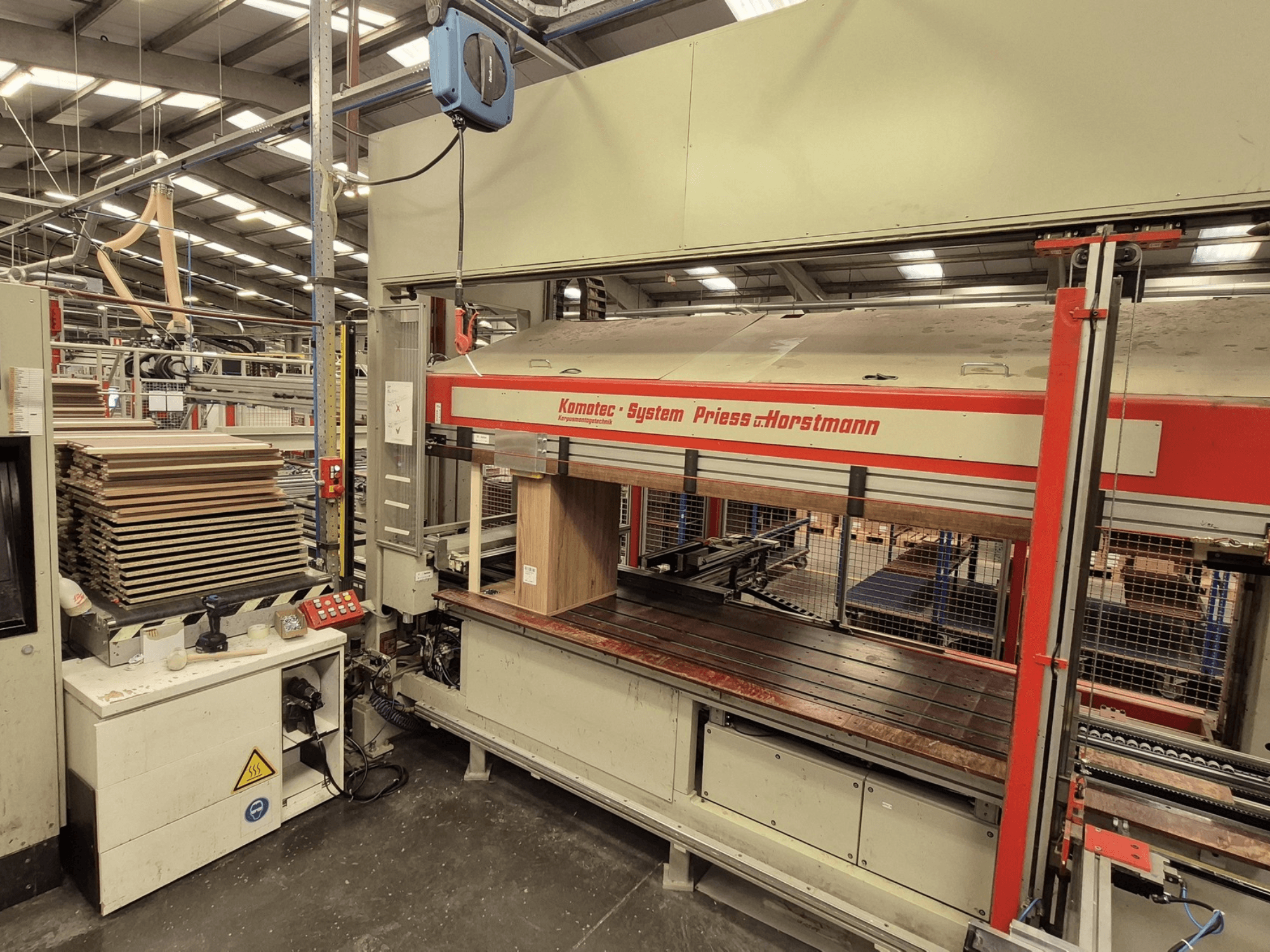

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Dimenzije obratka

  • Visina ormara: 300–2500 mm

  • Širina ormara: 300–1200 mm (manje širine moguće ručno s punilima)

  • Dubina ormara: 160–700 mm

  • Maks. debljina stranice: 56 mm (uključujući spojnice)

• Operativni zahtjevi

  • Napajanje: 400 V ±10%, 50 Hz, 3-fazno, cca. 10 kW

  • Komprimirani zrak: 6–7 bara, bez ulja i suh

  • Prostor/ergonomija: Minimalna visina prostorije 3700 mm; radna visina 930 mm

• Vizualna konfiguracija (RAL boje)

  • Strojni i upravljački ormar: RAL 7032 Kieselgrau

  • Nosači i zaštitne ograde: RAL 3000 Feuerrot

  • Motori i nape: RAL 9005 Mattschwarz

Dodatna oprema

• Sustav tamponskih spremnika

  • Valjkasti transporteri (Roba)

    • Roba_11: duljina ~2800 mm, korisna širina 700 mm; podijeljeni pogon okruglim remenom; dva motora od 0,55 kW; 60 m/min; 1 fiksni krajnji graničnik + 1 upravljivi središnji graničnik

    • Roba_12: duljina ~2800 mm, korisna širina 700 mm; motor od 0,55 kW; 60 m/min; glavne upravljačke jedinice (Start/Stop, Zaustavljanje u nuždi)

    • Valjci: Ø60 mm, obloženi plastikom; razmak 128 mm

    • Radna visina: 930 mm (±20 mm)

  • Poprečni transporteri (QF)

    • QF_11 i QF_12: 8 nazubljenih remena; motori od 0,55 kW s frekvencijskim pretvaračima

    • Brzina: 40 m/min pri 50 Hz

    • Upravljanje: Pneumatski nagibno (visoko nagibno)

    • Ukupna poprečna širina: ~1720 mm

• ZWA-1-CNC jedinica

  • Dimenzije obratka: visina ormara 300–2500 mm; širina 300–1200 mm; dubina 160–700 mm

  • Rad: Električna energija i komprimirani zrak dovode se putem nizvodne preše za trupove

  • Radna visina: 930 mm

  • Prostor: Minimalna visina prostorije 3700 mm

  • Konstrukcija: Čvrsti, otporni na torziju okvir s preciznim vodilicama za podizanje stola
