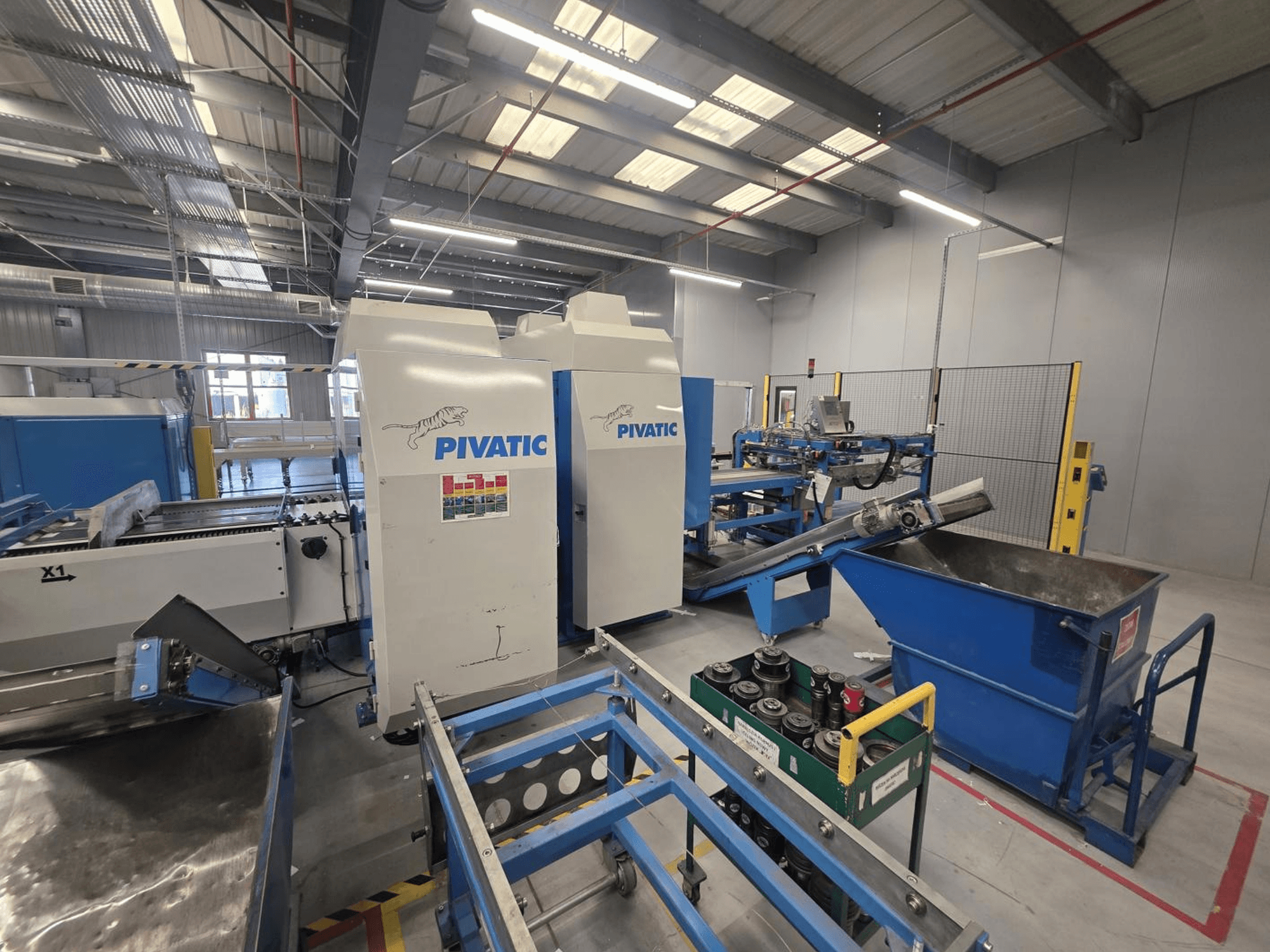

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Primjena: Serijska proizvodnja ravnih dijelova od lima (paneli, nosači, kućišta, dijelovi električnih ormara itd.) koji zahtijevaju rupe, izreze i zareze

• Tijek procesa: Zavojnica → odmotavanje → ravnanje → pozicioniranje → TT probijanje → HT probijanje → rezanje dijelova → pražnjenje/slaganje

• Tehničke specifikacije:

  • Širina lista: 60–830 mm

  • Debljina lima: 0,5–2,0 mm (dostupna je verzija do 4,0 mm)

  • Maksimalna težina zavojnice: 5.000 kg

  • Instalirana snaga: 20 kW

  • Napajanje: 3 x 400 V + PE

  • Frekvencija: 50 Hz

• Sustav bušenja:

  • TT (Debeli revolver): CNC probijanje standardnim alatima kasetnog tipa za fleksibilne rupe/izreze/konture

  • HT (tvrdi alat): Drugi dio za probijanje s namjenskim alatima za ponavljajuće operacije

• Zahtjevi za prostor:

  • Dimenzije glavne linije: 17,5 x 5,5 m

  • Dodatni prostor za otpad: 1,5 m

  • Dodatni prostor za HT sekciju: 1,55 m

• Stanje stroja: Potpuno funkcionalan i u proizvodnji; mogući su pregled i probno testiranje

Dodatna oprema

• Uključeno:

  • Kolica za pozicioniranje zavojnica

  • Odmotač zavojnica

  • Uređaj za ravnanje plahti

  • Upravljačka ploča za jedinicu za odmotavanje/ravnanje i kolica za zavojnice

  • Glavna upravljačka ploča

  • Nagibni transporter za odabir ispuštanja proizvoda

  • Modul za transport i slaganje

  • Sigurnosni sustav s fiksnim zaštitnim štitnicima i fotoelektričnim barijerama

  • Upravljački ormar s hidrauličkim agregatom

  • Kolica s alatima

  • Stanica za transport i skladištenje tvrdog alata

• Nije uključeno:

  • Alati za probijanje

  • Kasete s alatima

  • Robot prikazan na nekim fotografijama
