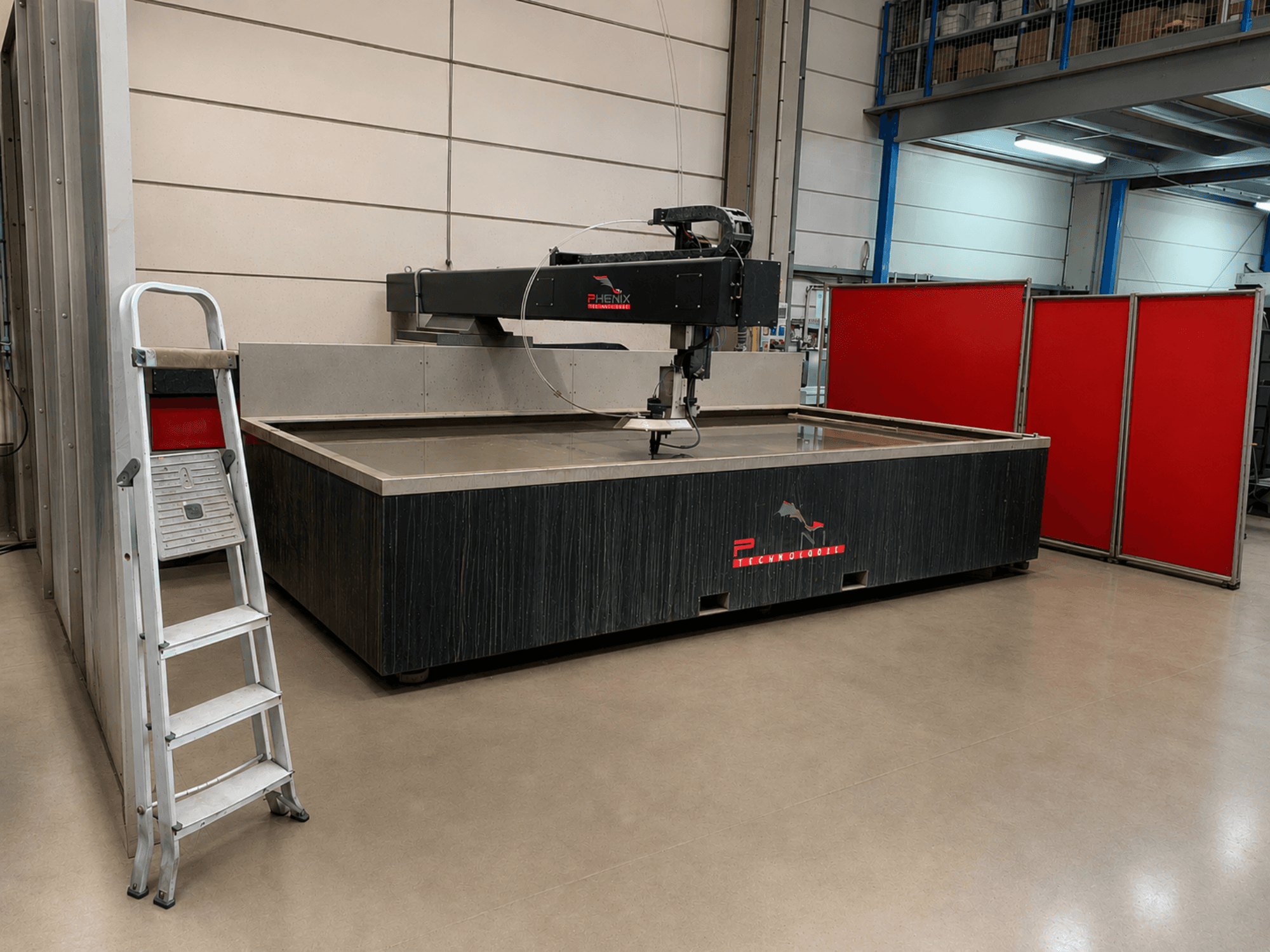

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Radno područje: 3000 × 1500 mm

• Proces rezanja: Rezanje čistom vodom i abrazivnim vodenim mlazom

• Prikladni materijali: čelik, nehrđajući čelik, aluminij, pocinčani čelik i ostali materijali

• Maksimalna debljina rezanja: Do 70 mm (ovisno o materijalu)

• Funkcionalni test: Moguće prije rastavljanja

Stroj / Sustav gibanja

• Konzolna izvedba (utovar s 3 strane)

• Linearne vodilice s blokovima s kugličnim ležajevima

• Prijenos s kugličnim vijkom

• Bezčetkični osni motori s inkrementalnim enkoderima

• Automatsko podmazivanje

• Zaštićene sjekire od abrazivne kontaminacije

• Točnost pozicioniranja: ±0,1 mm

• Ponovljivost: ±0,05 mm

• Spremnik za vodu od nehrđajućeg čelika s podesivim preljevom i ventilom za brzo pražnjenje

• Pocinčane potporne rešetke

• Sigurnosne svjetlosne barijere i sustav za zaustavljanje u nuždi

Rezna glava

• AccuStream glava za rezanje

• Maksimalni radni tlak: 4000 bara (prema priručniku za MD JET)

• Preporučeni promjer mlaznice: 0,10–0,30 mm

• Safirni ili dijamantni otvor

• Hidraulički ventil za uključivanje/isključivanje

• Konfiguracije: Rezanje čistom vodom ili abrazivnom vodom

Visokotlačna pumpa

• Proizvođač/Model: Hypertherm HyPrecision 75S

• Snaga pumpe: 56 kW

• Maksimalni/tvornički tlak rezanja: 4.137 bara

• Tvornički tlak probijanja: 1.379 bara

• Maksimalni protok vode pod visokim tlakom: 5,7 L/min pri 50 Hz / 6,1 L/min pri 60 Hz

• Protok ulazne vode za rezanje: 11,4 L/min

• Ulazni tlak vode za rezanje: 3–8 bara

• Dimenzije pumpe (D × Š × V): 1930 × 1016 × 1422 mm

• Radna/transportna težina pumpe: 1.497 kg / 1.415 kg

• Električni napon: 400 V / 50 Hz

• Nazivna struja / Glavni prekidač: 103 A / 125 A

• Kapacitet spremnika hidraulične tekućine: 151 L

• Hidraulična tekućina: ISO VG 32 ili 46

• Maksimalna temperatura hidraulične tekućine: 54,4 °C

• Maksimalni hidraulički tlak: 217 bara

Dodatna oprema

• Sustav abrazivnog sredstva pod tlakom:

  • Kapacitet spremnika abrazivnog sredstva: 200 L

  • Tlak u spremniku: 8 bara

  • Dimenzije lijevka: 1070 × 780 × 1320 mm (prema priručniku MD JET-a)

  • Težina praznog vozila: 120 kg

  • Automatski sustav za dovod abraziva s nadzorom niske razine

  • Pneumatski transport abraziva

  • Integrirani sustav za doziranje/distribuciju abraziva

• Opcionalno/dostupno: Sustav za mjerenje visine košnje u stvarnom vremenu (kao što je navedeno, dostupnost opcionalna)
